コンポマウント（除振）
- 通常単価(税別)
- 19,435円～31,772円
- 税込単価
- 21,379円～34,949円
減衰機構とコイルばねを組み合わせたハイブリッドマウント。【特長】・コイルばねとオリジナル減衰機構を組み...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
TYPE A
TYPE B
製品仕様
KSC-150A
KSC-600B
- 取り扱いが簡単
商品特長詳細

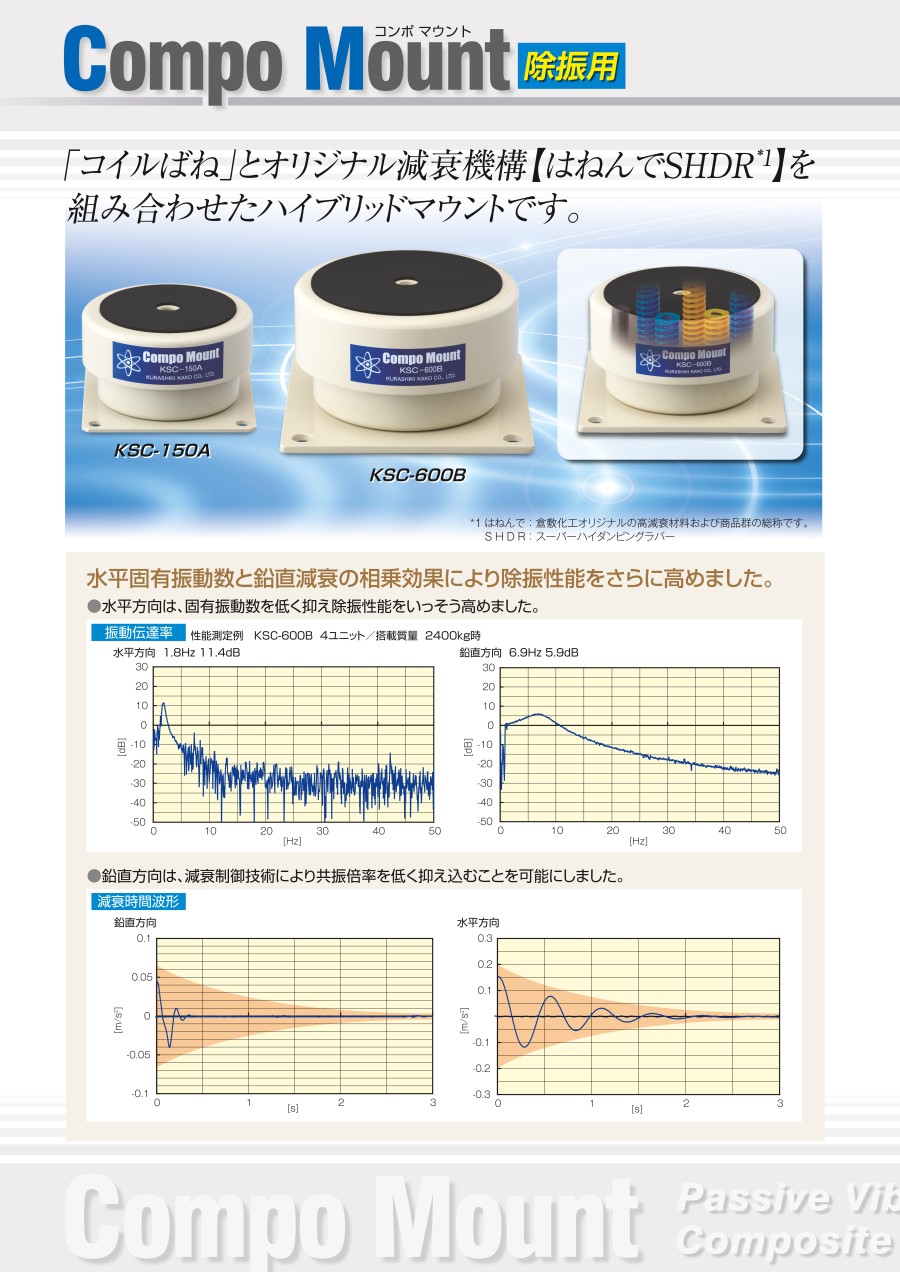

振動伝達率 性能測定例 KSC-600B 4ユニット/搭載質量2,400kg時
水平方向 1.8Hz 11.4dB
鉛直方向 6.9Hz 5.9dB
- 水平方向は、固有振動数を低く抑え除振性能をいっそう高めた。
減衰時間波形
鉛直方向
水平方向
- 鉛直方向は、減衰制御技術により共振倍率を低く抑え込むことを可能にした。
性能保障温度範囲：23±3℃
- 各部の名称：（1）ケース上、（2）ケース下、（3）ベースプレート、（4）ゴムシート
注意・禁止事項
使用上の注意
- コンポマウント除振用の性能を最大限引き出すために室温は23±3℃の環境で使用すること。
- 機械装置をコンポマウント除振用に載せる時はゆっくりと静かに作業する。
- 落下等の強い衝撃が加わらないように注意。破損等の原因になる。特に低温時は注意。
開発秘話
内部に使用されている減衰材は、低温では脆くなるという問題がありましたが、ゴム材質を見直すことで性能を維持しつつ低温での耐久性を向上しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,435円 ( 21,379円 ) | 在庫品1日目当日出荷可能 |
28,634円 ( 31,497円 ) | 18日目 |
23,847円 ( 26,232円 ) | 5日目 |
31,772円 ( 34,949円 ) | 5日目 |
25,184円 ( 27,702円 ) | 13日目 |
25,184円 ( 27,702円 ) | 5日目 |
27,484円 ( 30,232円 ) | 5日目 |
23,349円 ( 25,684円 ) | 5日目 |
23,349円 ( 25,684円 ) | 5日目 |
29,725円 ( 32,698円 ) | 16日目 |
30,501円 ( 33,551円 ) | 5日目 |
29,725円 ( 32,698円 ) | 5日目 |
29,725円 ( 32,698円 ) | 5日目 |
31,772円 ( 34,949円 ) | 5日目 |
31,772円 ( 34,949円 ) | 5日目 |
詳細情報
基本情報
減衰機構とコイルばねを組み合わせたハイブリッドマウント。
【特長】
・コイルばねとオリジナル減衰機構を組み合わせたハイブリッドマウント｡
・取り扱いが簡単。
・エアー源が不要。
・メンテナンス不要。
【用途】
・電子顕微鏡、測長器、液晶検査装置などの簡易除振に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
