単体バルブ パイロット式防爆形 5ポート弁セレックスバルブ 4F※※0Eシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
危険雰囲気内の安全使用に、コンパクト設計と使い易さで応える高性能シリーズです。...
詳細情報を確認する商品情報
外形図
4F310E
2位置シングル
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
共通仕様
電気仕様
| 項目 | 内容 |
|---|---|
| 弁の種類と操作方式 | パイロット式ソフトスプール弁 |
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 1.0 |
| 最低使用圧力 MPa | デジタルカタログ機種別仕様参照 |
| 耐圧力 MPa | 1.5 |
| 周囲温度 ℃（注1） | -10～60（凍結なきこと） |
| 流体温度 ℃ | 5～ 60 |
| 給油 | 不要（給油時は、タービン油ISOVG32を使用） |
| 防爆性能 | d2G4 |
| 手動装置 | ロック式 |
| 耐振動 m/s2 | 50以下 |
| 耐衝撃 m/s2 | 300以下 |
| 雰囲気 | 腐蝕性ガス雰囲気での使用は不可 |
| 項目 | 内容 | ||
|---|---|---|---|
| 定格電圧 | AC | 100V,200V（50/60Hz） | |
| DC | 24V | ||
| 電圧変動範囲 | ±10% | ||
| 起動電流 A | AC | 100V | 0.186/0.135 |
| 200V | 0.093/0.068 | ||
| DC | 24V | 0.166 | |
| 保持電流 A | AC | 100V | 0.06/0.05 |
| 200V | 0.03/0.025 | ||
| DC | 24V | 0.166 | |
| 消費電力 W | AC | 100V | 4.5/4 |
| 200V | 4.5/4 | ||
| DC | 24V | 4 | |
| 耐熱クラス | A（注1,H） | ||
異なります。
内部構造
4F310E/2位置シングル
主要部品リスト
4F310E/2位置シングル
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | ボディ | アルミニウム 合金ダイカスト | 7 | アクチュエータ組立 | 注1 |
| 2 | スプール | アルミニウム合金 | 8 | キャップ | アルミニウム 合金ダイカスト |
| 3 | シール組立 | - | 9 | ピストン組立（B）（小） | - |
| 4 | シリンダ（A）（大） | アルミニウム合金 | 10 | シリンダ（B）（小） | アルミニウム合金 |
| 5 | Oリング | ニトリルゴム | 11 | ガスケット | ニトリルゴム |
| 6 | ピストン組立（A）（大） | - | - | - | - |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
規格表
4F310E
2位置シングル
※上記以外の型番についての情報はデジタルカタログをご参照ください。

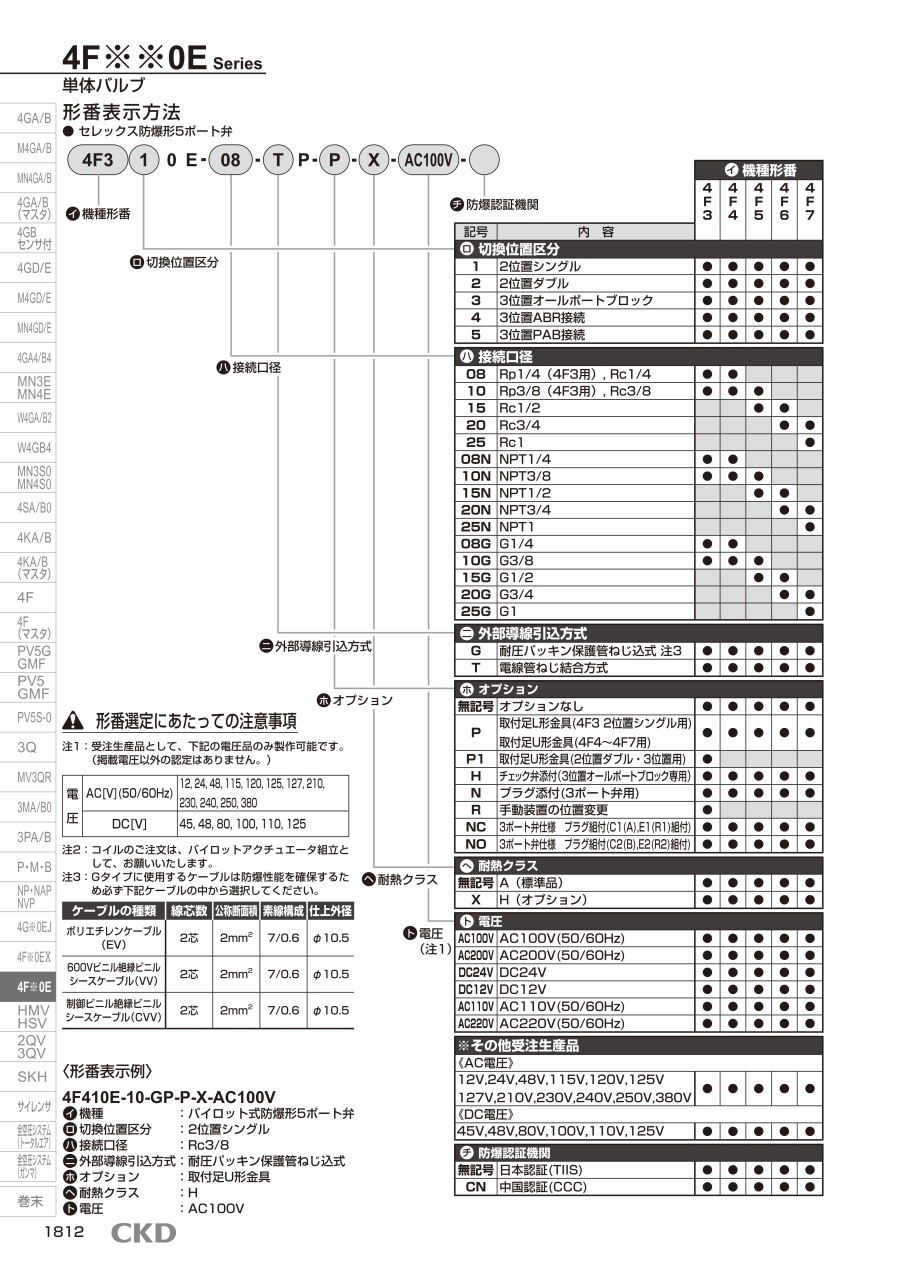

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
27,480円 ( 30,228円 ) | 8日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
危険雰囲気内の安全使用に、コンパクト設計と使い易さで応える高性能シリーズです。
【特長】
・防爆性能d2G4
・屋外使用可能
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
