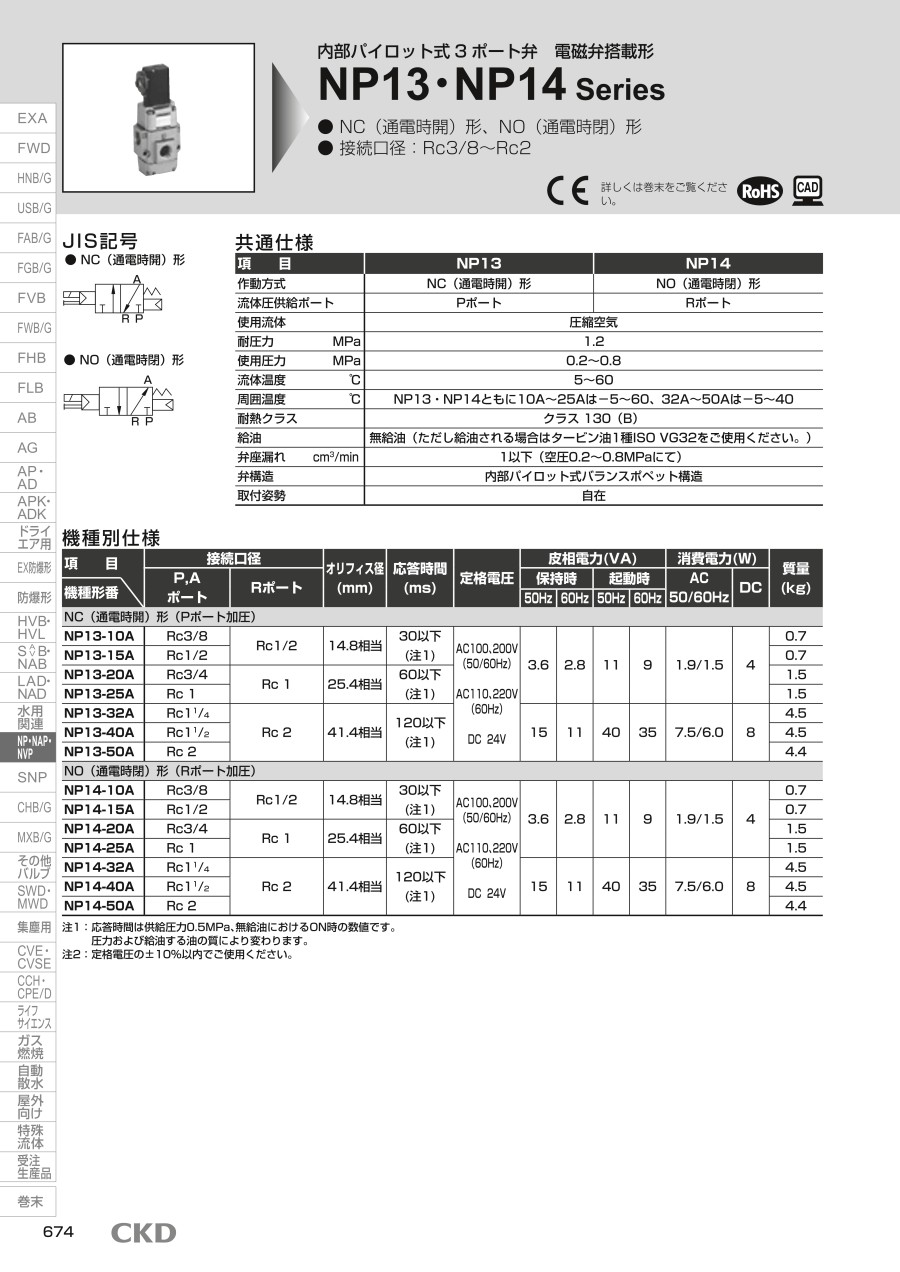

項目	NP13	NP14
作動方式	NC（通電時開）形	NO（通電時閉）形
流体圧供給ポート	Pポート	Rポート
使用流体	圧縮空気
耐圧力 MPa	1.2
使用圧力 MPa	0.2～0.8
流体温度 ℃	5～60
周囲温度 ℃	NP13・NP14ともに10A～25Aは-5～60、32A～50Aは-5～40
耐熱クラス	クラス130（B）
給油	無給油（ただし給油される場合はタービン油1種ISO VG32をご使用ください。）
弁座漏れ cm³/min	1以下（空圧0.2～0.8MPaにて）
弁構造	内部パイロット式バランスポペット構造
取付姿勢	自在

製品仕様

項目	接続口径		オリフィス径（mm）	応答時間（ms）	定格電圧	皮相電力（VA）				消費電力（W）		質量（kg）
機種形番	P,Aポート	Rポート				保持時		起動時		AC 50／60Hz	DC
機種形番	P,Aポート	Rポート				50Hz	60Hz	50Hz	60Hz	AC 50／60Hz	DC
NC（通電時開）形（Pポート加圧）
NP13-10A	Rc3/8	Rc1/2	14.8相当	30以下（注1）	AC100､200V （50／60Hz） AC110､220V （60Hz） DC 24V	3.9	3.1	9.2	7.2	2.0／1.7	4	0.7
NP13-15A	Rc1/2	Rc1/2	14.8相当	30以下（注1）								0.7
NP13-20A	Rc3/4	Rc1	25.4相当	60以下（注1）								1.5
NP13-25A	Rc1	Rc1	25.4相当	60以下（注1）								1.5
NP13-32A	Rc1 1/4	Rc2	41.4相当	120以下（注1）		15	11	40	35	7.5／6.0	8	4.5
NP13-40A	Rc1 1/2											4.5
NP13-50A	Rc2											4.4
NO（通電時閉）形（Rポート加圧）
NP14-10A	Rc3/8	Rc1/2	14.8相当	30以下（注1）	AC100､200V （50／60Hz） AC110､220V （60Hz） DC 24V	3.9	3.1	9.2	7.2	2.0／1.7	4	0.7
NP14-15A	Rc1/2	Rc1/2	14.8相当	30以下（注1）								0.7
NP14-20A	Rc3/4	Rc1	25.4相当	60以下（注1）								1.5
NP14-25A	Rc1	Rc1	25.4相当	60以下（注1）								1.5
NP14-32A	Rc1 1/4	Rc2	41.4相当	120以下（注1）		15	11	40	35	7.5／6.0	8	4.5
NP14-40A	Rc1 1/2											4.5
NP14-50A	Rc2											4.4

注1：応答時間は供給圧力0.5MPa、無給油におけるON時の数値です。圧力および給油する油の質により変わります。
注2：定格電圧の±10%以内でご使用ください。

NP13・NP14シリーズの内部構造・部品リスト

NP13-10A・15A／NP14-10A・15A

NP13-20A～50A／NP14-20A～50A

品番	部品名称	材質
1	ボディ	AC4C	アルミ鋳物
2	スタフィング	AC4C	アルミ鋳物
3	キャップ	AC4C	アルミ鋳物
4	弁座	C3604	黄銅
5	バルブステム	NBR、A2017	ニトリルゴム、アルミ

品番	部品名称	材質
6	パッキン	NBR	ニトリルゴム
7	ピストン	POM	アセタール樹脂
8	MYパッキン	NBR	ニトリルゴム
9	スプリング	SUS304	ステンレス
10	パイロット電磁弁	-	-

NP13・NP14シリーズの外形寸法図

・グロメットコイル

NP13-10A・15A-12C ／NP14-10A・15A-12C

外形寸法図

形番	A
NP1※-10A-1※※	Rc3/8
NP1※-15A-1※※	Rc1/2

NP13-20A・25A-12C／NP14-20A・25A-12C

外形寸法図

形番	A
NP1※-20A-1※※	Rc3/4
NP1※-25A-1※※	Rc1

NP13-32A・40A・50A-12C／NP14-32A・40A・50A-12C

外形寸法図

形番	A
NP1※-32A-1※※	Rc1 1/4
NP1※-40A-1※※	Rc1 1/2
NP1※-50A-1※※	Rc2

型番リスト

表示件数

...

型番

切換の種類	電圧	配管ねじの呼び	CV値	コイル記号	サージキラー	最小発注数量

2位置ノーマルクローズ	AC100V	3/8	3.4	2C	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	2C	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	2C	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	2C	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	2C	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	2C	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	2G	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	2G	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	2G	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	2G	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	2G	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	2G	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	2H	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	2H	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	2H	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	2H	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	2H	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	2H	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	3R	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	3R	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	3R	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	3R	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	3R	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	3R	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	3T	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	3T	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	3T	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	3/8	3.4	3T	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	3/8	3.4	3T	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	3/8	3.4	3T	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	2C	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	2C	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	2C	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	2C	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	2C	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	2C	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	2G	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	2G	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	2G	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	2G	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	2G	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	2G	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	2H	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	2H	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	2H	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	2H	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	2H	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	2H	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	3R	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	3R	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	3R	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	3R	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	3R	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	3R	S：サージキラー付	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	3T	オプションなし（標準）	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	3T	オプションなし（標準）	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	3T	オプションなし（標準）	1個
2位置ノーマルクローズ	AC100V	1/2	3.6	3T	S：サージキラー付	1個
2位置ノーマルクローズ	AC200V	1/2	3.6	3T	S：サージキラー付	1個
2位置ノーマルクローズ	DC24V	1/2	3.6	3T	S：サージキラー付	1個

通常単価(税別) (税込単価)	通常出荷日

21,957円 ( 24,153円 )	15日目
23,935円 ( 26,329円 )	15日目
22,369円20,579円 ( 22,637円 )	15日目
22,724円 ( 24,996円 )	15日目
23,150円21,298円 ( 23,428円 )	15日目
23,150円21,298円 ( 23,428円 )	15日目
24,871円 ( 27,358円 )	15日目
23,244円21,384円 ( 23,522円 )	15日目
23,244円21,384円 ( 23,522円 )	15日目
24,025円22,103円 ( 24,313円 )	15日目
24,025円22,103円 ( 24,313円 )	15日目
24,025円22,103円 ( 24,313円 )	15日目
24,213円22,275円 ( 24,503円 )	15日目
24,213円22,275円 ( 24,503円 )	15日目
23,364円 ( 25,700円 )	15日目
24,994円22,994円 ( 25,293円 )	13日目
24,994円22,994円 ( 25,293円 )	15日目
24,534円22,571円 ( 24,828円 )	3日目
24,792円22,808円 ( 25,089円 )	15日目
24,792円22,808円 ( 25,089円 )	15日目
24,792円22,808円 ( 25,089円 )	15日目
25,573円23,527円 ( 25,880円 )	15日目
25,257円23,236円 ( 25,560円 )	15日目
25,573円23,527円 ( 25,880円 )	15日目
23,823円21,917円 ( 24,109円 )	15日目
23,823円21,917円 ( 24,109円 )	15日目
23,823円21,917円 ( 24,109円 )	15日目
24,305円22,360円 ( 24,596円 )	15日目
24,305円22,360円 ( 24,596円 )	15日目
24,604円22,635円 ( 24,899円 )	15日目
25,277円 ( 27,805円 )	3日目
21,957円 ( 24,153円 )	15日目
22,369円20,579円 ( 22,637円 )	15日目
23,150円21,298円 ( 23,428円 )	15日目
23,150円21,298円 ( 23,428円 )	15日目
23,150円21,298円 ( 23,428円 )	15日目
23,244円21,384円 ( 23,522円 )	15日目
23,244円21,384円 ( 23,522円 )	15日目
23,244円21,384円 ( 23,522円 )	15日目
24,025円22,103円 ( 24,313円 )	15日目
24,025円22,103円 ( 24,313円 )	15日目
24,025円 ( 26,428円 )	3日目
23,769円21,867円 ( 24,054円 )	15日目
24,213円22,275円 ( 24,503円 )	15日目
25,899円23,309円 ( 25,640円 )	15日目
24,994円22,994円 ( 25,293円 )	15日目
24,994円22,994円 ( 25,293円 )	15日目
28,493円 ( 31,342円 )	5日目
24,792円22,808円 ( 25,089円 )	15日目
24,792円22,808円 ( 25,089円 )	15日目
24,792円22,808円 ( 25,089円 )	15日目
25,573円23,527円 ( 25,880円 )	15日目
25,257円23,236円 ( 25,560円 )	15日目
25,573円23,527円 ( 25,880円 )	15日目
23,823円21,917円 ( 24,109円 )	15日目
23,823円21,917円 ( 24,109円 )	15日目
23,383円21,512円 ( 23,663円 )	15日目
24,305円22,360円 ( 24,596円 )	15日目
24,305円22,360円 ( 24,596円 )	15日目
24,604円22,635円 ( 24,899円 )	15日目

...

基本情報

基本情報

電磁弁搭載形の内部パイロット式3ポート弁。
【特長】
・NC（通電時開）形、NO（通電時閉）形。
・接続口径：Rc3/8～Rc2。
【用途】
・圧縮空気の制御に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
【在庫品】単体バルブパイロット式5ポート弁 4KB1～4シリーズ
幅広いラインアップを持つコンパクトなバルブです。
ＣＫＤ
スピードコントローラエルボタイプ・ワンタッチ継手付 SC3Wシリーズ
同メーカーのワンタッチ継手となります。エア配管組み付けやメンテナンス時にご使用下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内部パイロット式3ポート弁電磁弁搭載形 NP13・NP14シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q防爆性ガス雰囲気で使用できますか？

NPシリーズは爆発性ガスの雰囲気で使用できません。爆発性ガス雰囲気中でご使用になる場合は、NAPシリーズに機種変更の上、別途防爆形電磁弁をパイロットエア回路に備えつけてください。
