圧縮空気用直動式2ポート電磁弁単体 ジャスフィットバルブ FABシリーズ

圧縮空気用直動式2ポート電磁弁単体 ジャスフィットバルブ FABシリーズ
  • 数量スライド割引
通常単価:
2,317円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

圧縮空気用の直動式2ポート電磁弁。
【特長】
・NC(通電時開)形、NO(通電時閉)形。
・接続口径:M5、Rc1/8~Rc1/2。
【用途】
・圧縮空気の制御に最適。

■CKD商品選定ページはこちら

PDF

圧縮空気用 直動式2ポート電磁弁 単体 (ジャスフィットバルブ) FABシリーズの仕様

共通仕様

項目FAB
使用流体圧縮空気
作動圧力差 MPa0~1.4(ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください)
耐圧力(水圧にて) MPa2.1(ただしFAB11・21のみ1.5です)
流体温度 ℃AC:-10~60、DC:-10~40(凍結のないこと)
周囲温度 ℃AC:-20~60、DC:-20~40
耐熱クラスクラス130(B)
雰囲気腐食性ガス・爆発性ガスのない場所
弁構造直動形ポペット構造
弁座漏れ cm3/min(ANR)0.2以下
取付姿勢自在
保護構造IP65相当(注1)

注1:T形端子箱タイプはIP61相当、FAB11の小形端子箱タイプはIP40相当となります。

FAB※1シリーズ:NC(通電時開)形

内部構造・部品リスト

FAB※1シリーズの内部構造

FAB※1シリーズの内部構造

品番部品名称材質
1コイル組立--
2プランジャ組立SUS、NBRステンレス、ニトリルゴム
3OリングNBRニトリルゴム
4スプリングSUSステンレス
5ボディADCアルミダイカスト

外形寸法図

グロメットリード線タイプ FAB※1-※-※-※2C

グロメットリード線タイプ
FAB※1-※-※-※2C

形番ABCDEFGHJKL
FAB11251453443.5131718M510M4深さ5.5
FAB2132168435415.519.522Rc1/815M4深さ6
FAB3136181153.565.518.522.528Rc1/8、Rc1/418M5深さ6
FAB41402512627622.52634Rc1/4、Rc3/818M5深さ7
FAB5150301574.590.52629.540Rc3/8、Rc1/220M5深さ8

FAB※2シリーズ:NO(通電時閉)形

内部構造・部品リスト

FAB※2シリーズの内部構造

FAB※2シリーズの内部構造

品番部品名称材質
1コイル組立--
2コアー組立SUS、Cuステンレス、銅
3弁体ガイド組立PPS、
SUS、
NBR
ポリフェニレンサルファイド、
ステンレス、
ニトリルゴム
4OリングNBRニトリルゴム
5スプリングSUSステンレス
6ボディC3771黄銅

外形寸法図

グロメットリード線タイプ FAB※2-※-※-※2C

グロメットリード線タイプ
FAB※2-※-※-※2C

形番ABCDEFGHJKL
FAB3236181162.58418.522.528Rc1/8、Rc1/418M5深さ6
FAB4240211271.59622.52634Rc1/4、Rc3/818M5深さ8
FAB5240211278103.52629.540Rc1/4、Rc3/818M5深さ8

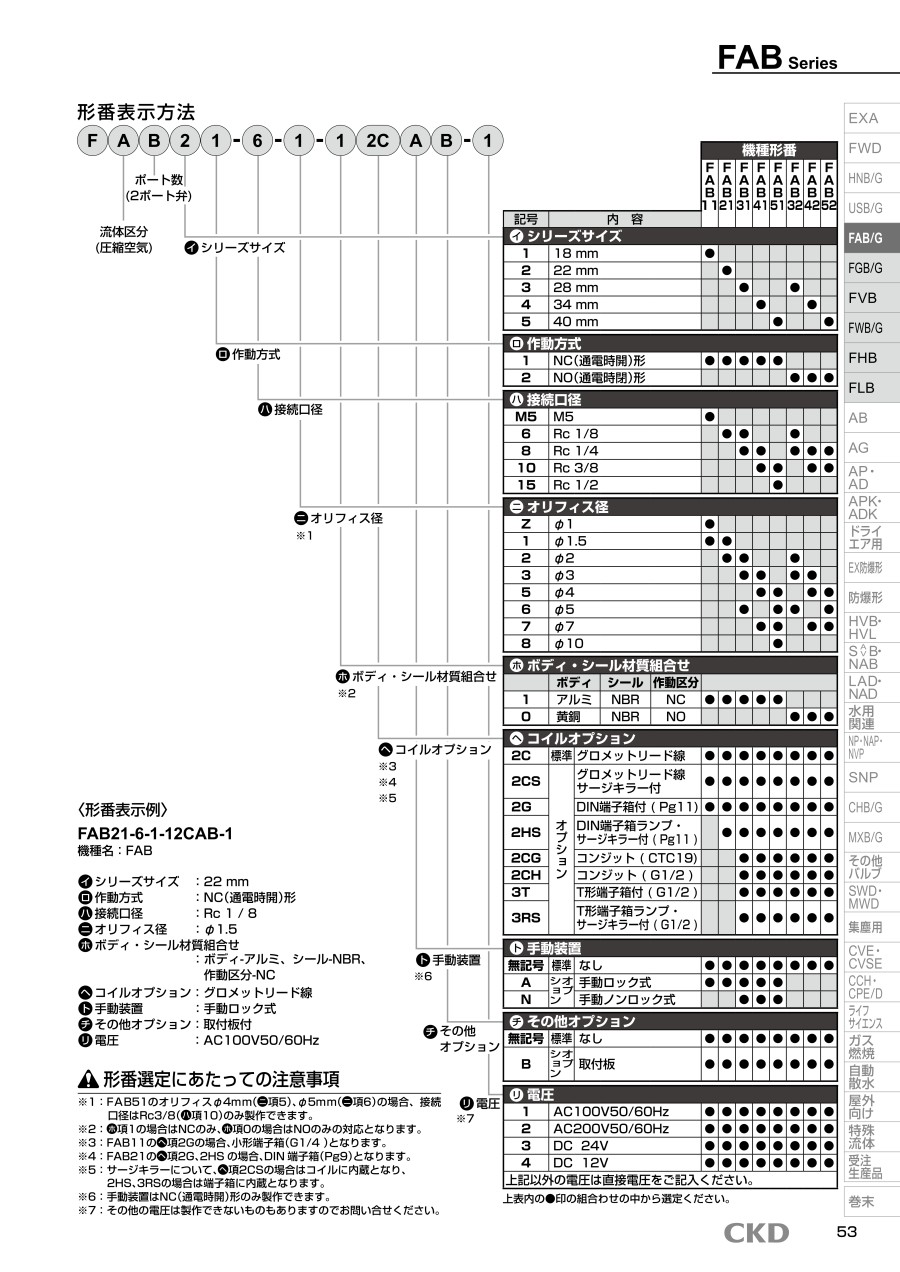

型番
FAB11-M5-1-12C-1
FAB11-M5-1-12C-2
FAB11-M5-1-12C-3
FAB11-M5-1-12C-4
FAB11-M5-1-12CA-1
FAB11-M5-1-12CA-2
FAB11-M5-1-12CA-3
FAB11-M5-1-12CA-4
FAB11-M5-1-12CAB-1
FAB11-M5-1-12CAB-2
FAB11-M5-1-12CAB-3
FAB11-M5-1-12CAB-4
FAB11-M5-1-12CB-1
FAB11-M5-1-12CB-2
FAB11-M5-1-12CB-3
FAB11-M5-1-12CB-4
FAB11-M5-1-12CS-1
FAB11-M5-1-12CS-2
FAB11-M5-1-12CS-3
FAB11-M5-1-12CS-4
FAB11-M5-1-12CSA-1
FAB11-M5-1-12CSA-2
FAB11-M5-1-12CSA-3
FAB11-M5-1-12CSA-4
FAB11-M5-1-12CSAB-1
FAB11-M5-1-12CSAB-2
FAB11-M5-1-12CSAB-3
FAB11-M5-1-12CSAB-4
FAB11-M5-1-12CSB-1
FAB11-M5-1-12CSB-2
FAB11-M5-1-12CSB-3
FAB11-M5-1-12CSB-4
FAB11-M5-1-12G-1
FAB11-M5-1-12G-2
FAB11-M5-1-12G-3
FAB11-M5-1-12G-4
FAB11-M5-1-12GA-1
FAB11-M5-1-12GA-2
FAB11-M5-1-12GA-3
FAB11-M5-1-12GA-4
FAB11-M5-1-12GAB-1
FAB11-M5-1-12GAB-2
FAB11-M5-1-12GAB-3
FAB11-M5-1-12GAB-4
FAB11-M5-1-12GB-1
FAB11-M5-1-12GB-2
FAB11-M5-1-12GB-3
FAB11-M5-1-12GB-4
FAB11-M5-Z-12C-1
FAB11-M5-Z-12C-2
FAB11-M5-Z-12C-3
FAB11-M5-Z-12C-4
FAB11-M5-Z-12CA-1
FAB11-M5-Z-12CA-2
FAB11-M5-Z-12CA-3
FAB11-M5-Z-12CA-4
FAB11-M5-Z-12CAB-1
FAB11-M5-Z-12CAB-2
FAB11-M5-Z-12CAB-3
FAB11-M5-Z-12CAB-4
型番通常単価最小発注数量スライド値引通常
出荷日
切換の種類 電圧 配管口の種類 配管ねじの呼び 手動装置 シリーズサイズ(幅寸法)
(mm)
オリフィス ボディ・シール材質組合せ コイル記号 取付板

2,749円

1個あり

13日目

2位置ノーマルクローズ AC100V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,317円

1個

12日目

2位置ノーマルクローズ AC200V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,317円

1個

12日目

2位置ノーマルクローズ DC24V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,317円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

3,499円

1個あり

18日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

3,073円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

3,073円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

3,073円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

3,073円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

2,887円

1個あり

13日目

2位置ノーマルクローズ AC100V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

2,439円

1個

12日目

2位置ノーマルクローズ AC200V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

2,439円

1個

12日目

2位置ノーマルクローズ DC24V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

2,439円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

2,988円

1個

12日目

2位置ノーマルクローズ AC100V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

2,988円

1個

12日目

2位置ノーマルクローズ AC200V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

2,988円

1個

12日目

2位置ノーマルクローズ DC24V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

2,988円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

3,622円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

3,622円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

3,622円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

3,622円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS なし(標準)

3,744円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,744円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,744円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,744円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,110円

1個

12日目

2位置ノーマルクローズ AC100V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,110円

1個

12日目

2位置ノーマルクローズ AC200V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,110円

1個

12日目

2位置ノーマルクローズ DC24V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,110円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2CS B:取付板付

3,362円

1個あり

13日目

2位置ノーマルクローズ AC100V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

2,829円

1個

12日目

2位置ノーマルクローズ AC200V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

2,829円

1個

12日目

2位置ノーマルクローズ DC24V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

2,829円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

3,463円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

3,463円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

3,463円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

3,463円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G なし(標準)

3,585円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

3,585円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

3,585円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

3,585円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

2,951円

1個

12日目

2位置ノーマルクローズ AC100V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

2,951円

1個

12日目

2位置ノーマルクローズ AC200V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

2,951円

1個

12日目

2位置ノーマルクローズ DC24V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

2,951円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm 1:φ1.5 1:ボディ(アルミ)、シール(NBR) 2G B:取付板付

2,534円

1個

在庫品1日目

当日出荷可能

2位置ノーマルクローズ AC100V M M5 なし 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,715円

1個

在庫品1日目

当日出荷可能

2位置ノーマルクローズ AC200V M M5 なし 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,534円

1個

在庫品1日目

当日出荷可能

2位置ノーマルクローズ DC24V M M5 なし 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,317円

1個

12日目

2位置ノーマルクローズ DC12V M M5 なし 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

2,951円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) なし(標準)

3,073円

1個

14日目

2位置ノーマルクローズ AC100V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

3,073円

1個

14日目

2位置ノーマルクローズ AC200V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

3,073円

1個

14日目

2位置ノーマルクローズ DC24V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

3,073円

1個

14日目

2位置ノーマルクローズ DC12V M M5 ロック 1:18mm Z:φ1 1:ボディ(アルミ)、シール(NBR) 2C(標準) B:取付板付

Loading...

商品担当おすすめ

【在庫品】単体バルブ  パイロット式5ポート弁 4KB1~4シリーズ 画像

【在庫品】単体バルブ パイロット式5ポート弁 4KB1~4シリーズ

CKD

幅広いラインアップを持つコンパクトなバルブです。

スピードコントローラ エルボタイプ・ワンタッチ継手付 SC3Wシリーズ 画像

スピードコントローラ エルボタイプ・ワンタッチ継手付 SC3Wシリーズ

CKD

同メーカーのワンタッチ継手となります。エア配管組み付けやメンテナンス時にご使用下さい。

基本情報

ポート数 2ポート弁 用途 単体使用 種類 電磁弁
設置方法 ダイレクト ソレノイドの数 シングル 仕様 標準 / 無給油
電源切時の状態 自己復帰(スプリングリターン) 駆動の種類 直動式ポペット 配管 ダイレクト配管
シールの種類 ソフトシール
