防爆形 パイロット式2ポート電磁弁 AP21E2・AP22E2シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
防爆形のパイロット式2ポート電磁弁。【特長】・耐圧防爆構造d2G2（爆発等級2...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 使用流体
- 空気 / 水 / 油 / 蒸気
- 種類
- 電磁式
- 使用環境
- 防爆
- 駆動の種類
- パイロット式
- ソレノイド数
- シングル
- 用途
- 単体
- 絶縁階級
- H
- 使用温度範囲 (℃)
- 5～181
- 作動圧力差 (MPa)
- 0.05～1.2
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品仕様

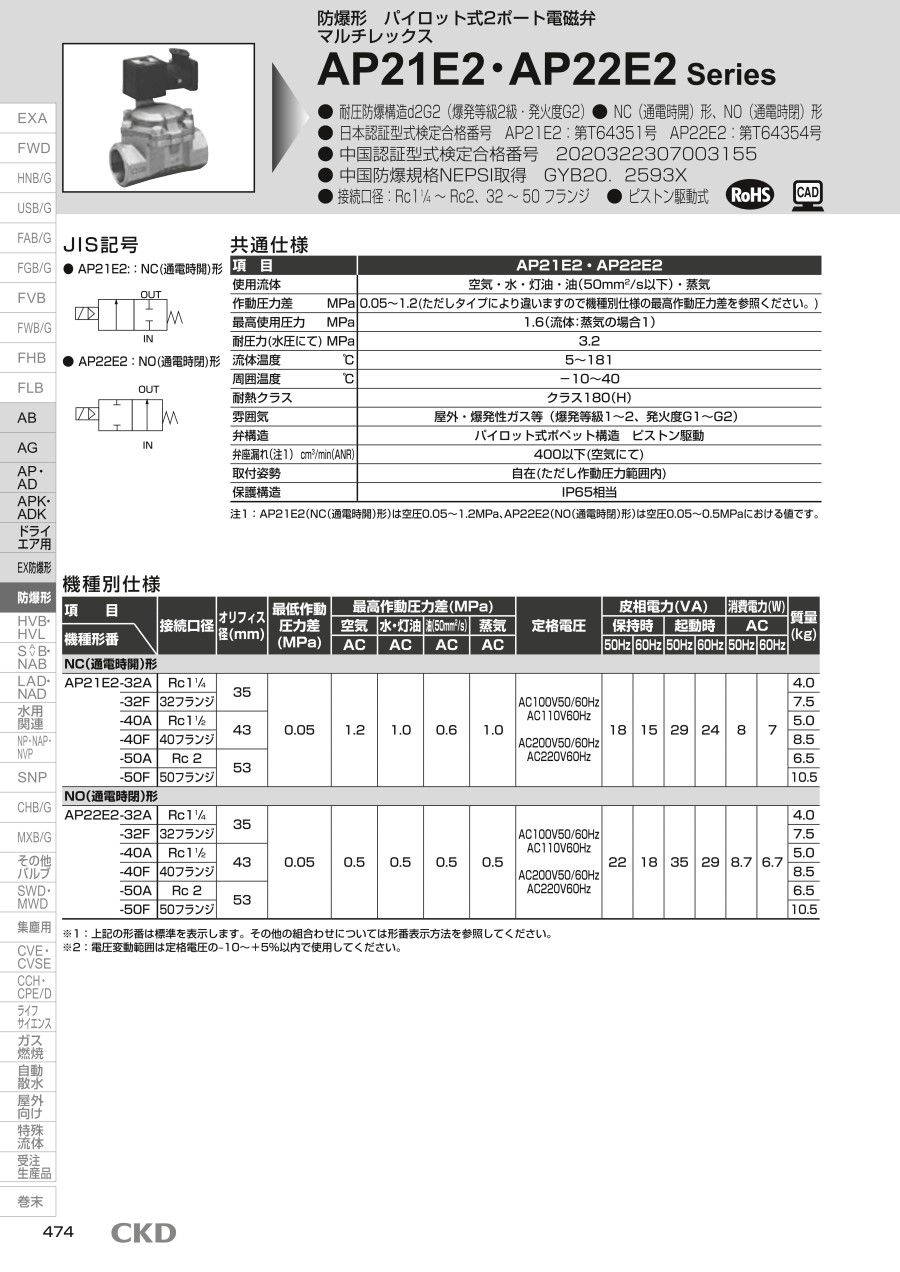

防爆形 パイロット式2ポート電磁弁（マルチレックスバルブ）AP21E2・AP22E2シリーズの仕様
外観
JIS記号（AP21E2：NC（通電時開）形）
JIS記号（AP22E2：NO（通電時閉）形）
- 耐圧防爆構造d2G2（爆発等級2級・発火度G2）
- NC（通電時開）形、NO（通電時閉）形
- 型式検定合格番号 AP21E2：第T64351号 AP22E2：第T64354号
- 接続口径：Rc1 1/4～Rc2、32～50フランジ
- ピストン駆動式
製品仕様
| 項目 | AP21E2・AP22E2 |
|---|---|
| 使用流体 | 空気・水・灯油・油（50mm2/s以下）・蒸気 |
| 作動圧力差 MPa | 0.05～1.2（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。） |
| 最高使用圧力 MPa | 1.6（流体：蒸気の場合1） |
| 耐圧力（水圧にて） MPa | 3.2 |
| 流体温度 ℃ | 5～181 |
| 周囲温度 ℃ | -10～40 |
| 耐熱クラス | クラス180（H） |
| 雰囲気 | 屋外・爆発性ガス等（爆発等級1～2、発火度G1～G2） |
| 弁構造 | パイロット式ポペット構造 ピストン駆動 |
| 弁座漏れ（注1） cm3/min（ANR） | 400以下（空気にて） |
| 取付姿勢 | 自在（ただし作動圧力範囲内） |
| 保護構造 | IP65相当 |
注1：AP21E2（NC（通電時開）形）は空圧0.05～1.2MPa、AP22E2（NO（通電時閉）形）は空圧0.05～0.5MPaにおける値です。
製品仕様
| 機種形番 | 項目 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | オリフィス径 （mm） | 最低作動圧力差（MPa） | 最高作動圧力差（MPa） | 定格電圧 | 皮相電力（VA） | 消費電力（W） | 質量 （kg） | ||||||||
| 空気 | 水・灯油 | 油（50mm2/s） | 蒸気 | 保持時 | 起動時 | AC | |||||||||
| AC | AC | AC | AC | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||||
| NC（通電時開）形 | |||||||||||||||
| AP21E2-32A | Rc1 1/4 | 35 | 0.05 | 1.2 | 1.0 | 0.6 | 1.0 | AC100V 50／60Hz AC110V 60Hz AC200V 50／60Hz AC220V 60Hz | 18 | 15 | 29 | 24 | 8 | 7 | 4.0 |
| AP21E2-32F | 32フランジ | 7.5 | |||||||||||||
| AP21E2-40A | Rc1 1/2 | 43 | 5.0 | ||||||||||||
| AP21E2-40F | 40フランジ | 8.5 | |||||||||||||
| AP21E2-50A | Rc 2 | 53 | 6.5 | ||||||||||||
| AP21E2-50F | 50フランジ | 10.5 | |||||||||||||
| NO（通電時閉）形 | |||||||||||||||
| AP22E2-32A | Rc1 1/4 | 35 | 0.05 | 0.5 | 0.5 | 0.5 | 0.5 | AC100V 50／60Hz AC110V 60Hz AC200V 50／60Hz AC220V 60Hz | 22 | 18 | 35 | 29 | 8.7 | 6.7 | 4.0 |
| AP22E2-32F | 32フランジ | 7.5 | |||||||||||||
| AP22E2-40A | Rc1 1/2 | 43 | 5.0 | ||||||||||||
| AP22E2-40F | 40フランジ | 8.5 | |||||||||||||
| AP22E2-50A | Rc 2 | 53 | 6.5 | ||||||||||||
| AP22E2-50F | 50フランジ | 10.5 | |||||||||||||
- ※1：上記の形番は標準を表示します。その他の組合わせについては形番表示方法を参照してください。
- ※2：電圧変動範囲は定格電圧の-10～+5%以内で使用してください。
外形図
電線管ネジ結合（G1/2）タイプ（Rcネジ込みタイプ）
（単位：mm）
外形図
| 形番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| AP21E2-32A-※4T | 125 | 54 | 112 | 147 | 152 | 27 | Rc1 1/4 | 32 |
| AP21E2-40A-※4T | 140 | 60 | 122 | 153 | 158 | 30 | Rc1 1/2 | 38 |
| AP21E2-50A-※4T | 160 | 74 | 132 | 161 | 166 | 37 | Rc2 | 45 |
| AP22E2-32A-※4T | 125 | 54 | 112 | 151 | 156 | 27 | Rc1 1/4 | 32 |
| AP22E2-40A-※4T | 140 | 60 | 122 | 157 | 162 | 30 | Rc1 1/2 | 38 |
| AP22E2-50A-※4T | 160 | 74 | 132 | 165 | 170 | 37 | Rc2 | 45 |
電線管ネジ結合（G1/2）タイプ（フランジタイプ）
（単位：mm）
外形図
| 形番 | A | B | D | E | H | J | K | L |
|---|---|---|---|---|---|---|---|---|
| AP21E2-32F-※4T | 170 | 32 | 147 | 152 | 135 | 36（35） | 100 | 12 |
| AP21E2-40F-※4T | 180 | 38 | 153 | 158 | 140 | 42 | 105 | 14 |
| AP21E2-50F-※4T | 180 | 45 | 161 | 166 | 155 | 53（52） | 120 | 14 |
| AP22E2-32F-※4T | 170 | 32 | 151 | 156 | 135 | 36（35） | 100 | 12 |
| AP22E2-40F-※4T | 180 | 38 | 157 | 162 | 140 | 42 | 105 | 14 |
| AP22E2-50F-※4T | 180 | 45 | 165 | 170 | 155 | 53（52） | 120 | 14 |
（ ）内寸法は、ボディ材質がステンレスの場合。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 19日目 |
詳細情報
基本情報
防爆形のパイロット式2ポート電磁弁。
【特長】
・耐圧防爆構造d2G2（爆発等級2級・発火度G2）
・NC（通電時開）形、NO（通電時閉）形
・型式検定合格番号AP21E2：第T64351号、AP22E2：第T64354号
・接続口径：Rc1 1/4～Rc2、32～50フランジ
・ピストン駆動式
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
