防爆形 パイロット式2ポート電磁弁 AD21E4・AD22E4シリーズ
- 通常単価(税別)
- -
- 税込単価
- -
防爆形のパイロット式2ポート電磁弁。【特長】・耐圧防爆構造d2G4（爆発等級2...
詳細情報を確認する- 使用流体
- 空気 / 水 / 油
- 種類
- 電磁式
- 使用環境
- 防爆
- 駆動の種類
- パイロット式
- 使用温度範囲 (℃)
- -10::60
- ソレノイド数
- シングル
- 作動圧力差範囲 (MPa)
- 0.02::0.7
- 用途
- 単体
- 絶縁階級
- B
商品仕様

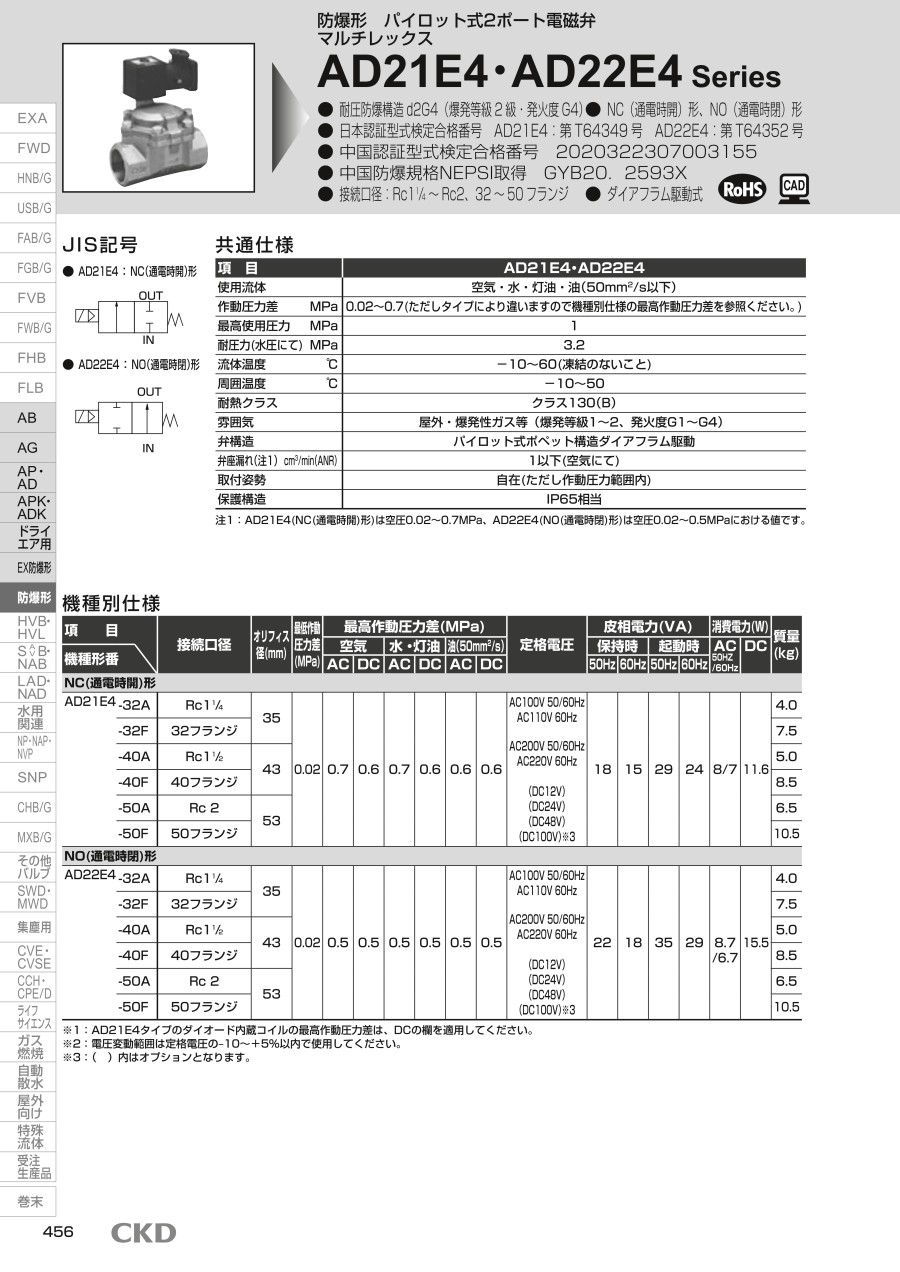

防爆形 パイロット式2ポート電磁弁（マルチレックスバルブ） AD21E4・AD22E4シリーズの仕様
外観
JIS記号（AD21E4：NC（通電時開）形）
JIS記号（AD22E4：NO（通電時閉）形）
- 耐圧防爆構造d2G4（爆発等級2級・発火度G4）
- NC（通電時開）形、NO（通電時閉）形
- 型式検定合格番号 AD21E4：第T64349号 AD22E4：第T645352号
- 接続口径：Rc1 1/4～Rc2、32～50フランジ
- ダイアフラム駆動式
製品仕様
| 項目 | AD21E4・AD22E4 |
|---|---|
| 使用流体 | 空気・水・灯油・油（50mm2/s以下） |
| 作動圧力差 MPa | 0.02～0.7（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。） |
| 最高使用圧力 MPa | 1 |
| 耐圧力（水圧にて） MPa | 3.2 |
| 流体温度 ℃ | -10～60（凍結のないこと） |
| 周囲温度 ℃ | -10～50 |
| 耐熱クラス | クラス130（B） |
| 雰囲気 | 屋外・爆発性ガス等（爆発等級1～2、発火度G1～G4） |
| 弁構造 | パイロット式ポペット構造ダイアフラム駆動 |
| 弁座漏れ（注1）cm3/min（ANR） | 1以下（空気にて） |
| 取付姿勢 | 自在（ただし作動圧力範囲内） |
| 保護構造 | IP65相当 |
注1：AD21E4（NC（通電時開）形）は空圧0.02～0.7MPa、AD22E4（NO（通電時閉）形）は空圧0.02～0.5MPaにおける値です。
製品仕様
| 機種形番 | 項目 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | オリフィス径（mm） | 最低作動圧力差（MPa） | 最高作動圧力差（MPa） | 定格電圧 | 皮相電力（VA） | 消費電力（W） | 質量 （kg） | ||||||||||
| 空気 | 水・灯油 | 油（50mm2/s） | 保持時 | 起動時 | AC 50HZ／60Hz | DC | |||||||||||
| AC | DC | AC | DC | AC | DC | 50Hz | 60Hz | 50Hz | 60Hz | ||||||||
| NC（通電時開）形 | |||||||||||||||||
| AD21E4-32A | Rc1 1/4 | 35 | 0.02 | 0.7 | 0.6 | 0.7 | 0.6 | 0.6 | 0.6 | AC100V 50／60Hz AC110V 60Hz AC200V 50／60Hz AC220V 60Hz | 18 | 15 | 29 | 24 | 8／7 | 11.6 | 4.0 |
| AD21E4-32F | 32フランジ | 7.5 | |||||||||||||||
| AD21E4-40A | Rc1 1/2 | 43 | 5.0 | ||||||||||||||
| AD21E4-40F | 40フランジ | 8.5 | |||||||||||||||
| AD21E4-50A | Rc 2 | 53 | 6.5 | ||||||||||||||
| AD21E4-50F | 50フランジ | 10.5 | |||||||||||||||
| NO（通電時閉）形 | |||||||||||||||||
| AD22E4-32A | Rc1 1/4 | 35 | 0.02 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | AC100V 50／60Hz AC110V 60Hz AC200V 50／60Hz AC220V 60Hz | 22 | 18 | 35 | 29 | 8.7／6.7 | 15.5 | 4.0 |
| AD22E4-32F | 32フランジ | 7.5 | |||||||||||||||
| AD22E4-40A | Rc1 1/2 | 43 | 5.0 | ||||||||||||||
| AD22E4-40F | 40フランジ | 8.5 | |||||||||||||||
| AD22E4-50A | Rc 2 | 53 | 6.5 | ||||||||||||||
| AD22E4-50F | 50フランジ | 10.5 | |||||||||||||||
- ※ 1：AD21E4タイプのダイオード内蔵コイルの最高作動圧力差は、DCの欄を適用してください。
- ※ 2：電圧変動範囲は定格電圧の-10～+5%以内で使用してください。
外形図
電線管ネジ結合（G1/2）タイプ（Rcネジ込みタイプ）
（単位：mm）
外形図
| 形番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| AD21E4-32A-※※T | 125 | 54 | 112 | 147.5 | 152.5 | 27 | Rc1 1/4 | 32 |
| AD21E4-40A-※※T | 140 | 60 | 122 | 153.5 | 158.5 | 30 | Rc1 1/2 | 38 |
| AD21E4-50A-※※T | 160 | 74 | 132 | 161.5 | 166.5 | 37 | Rc2 | 45 |
| AD22E4-32A-※※T | 125 | 54 | 112 | 151.5 | 156.5 | 27 | Rc1 1/4 | 32 |
| AD22E4-40A-※※T | 140 | 60 | 122 | 157.5 | 162.5 | 30 | Rc1 1/2 | 38 |
| AD22E4-50A-※※T | 160 | 74 | 132 | 165.5 | 170.5 | 37 | Rc2 | 45 |
電線管ネジ結合（G1/2）タイプ（フランジタイプ）
（単位：mm）
外形図
| 形番 | A | B | D | E | H | J | K | L |
|---|---|---|---|---|---|---|---|---|
| AD21E4-32F-※※T | 170 | 32 | 147.5 | 152.5 | 135 | 36（35） | 100 | 12 |
| AD21E4-40F-※※T | 180 | 38 | 153.5 | 158.5 | 140 | 42 | 105 | 14 |
| AD21E4-50F-※※T | 180 | 45 | 161.5 | 166.5 | 155 | 53（52） | 120 | 14 |
| AD22E4-32F-※※T | 170 | 32 | 151.5 | 156.5 | 135 | 36（35） | 100 | 12 |
| AD22E4-40F-※※T | 180 | 38 | 157.5 | 162.5 | 140 | 42 | 105 | 14 |
| AD22E4-50F-※※T | 180 | 45 | 165.5 | 170.5 | 155 | 53（52） | 120 | 14 |
（ ）内寸法は、ボディ材質がステンレスの場合。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
防爆形のパイロット式2ポート電磁弁。
【特長】
・耐圧防爆構造d2G4（爆発等級2級・発火度G4）。
・NC（通電時開）形、NO（通電時閉）形。
・型式検定合格番号AD21E4：第T64349号AD22E4：第T645352号。
・接続口径：Rc1 1/4 ～ Rc2、32～50フランジ。
・ダイアフラム駆動式。
