直動式3ポート電磁弁 単体 マルチレックスバルブ AG33/43シリーズ
- 環境対応
- RoHS対応（10物質）
- 種類
- 電磁式
- 切換の種類
- 3ポートノーマルクローズ
- 駆動の種類
- 直動式
- ソレノイド数
- シングル
- 用途
- 単体
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- エチレンプロピレンゴム（EPDM）シールの組合せは、流体が空気では使用できない。圧縮空気には油分が含まれており、EPDMは耐油性が無いため。

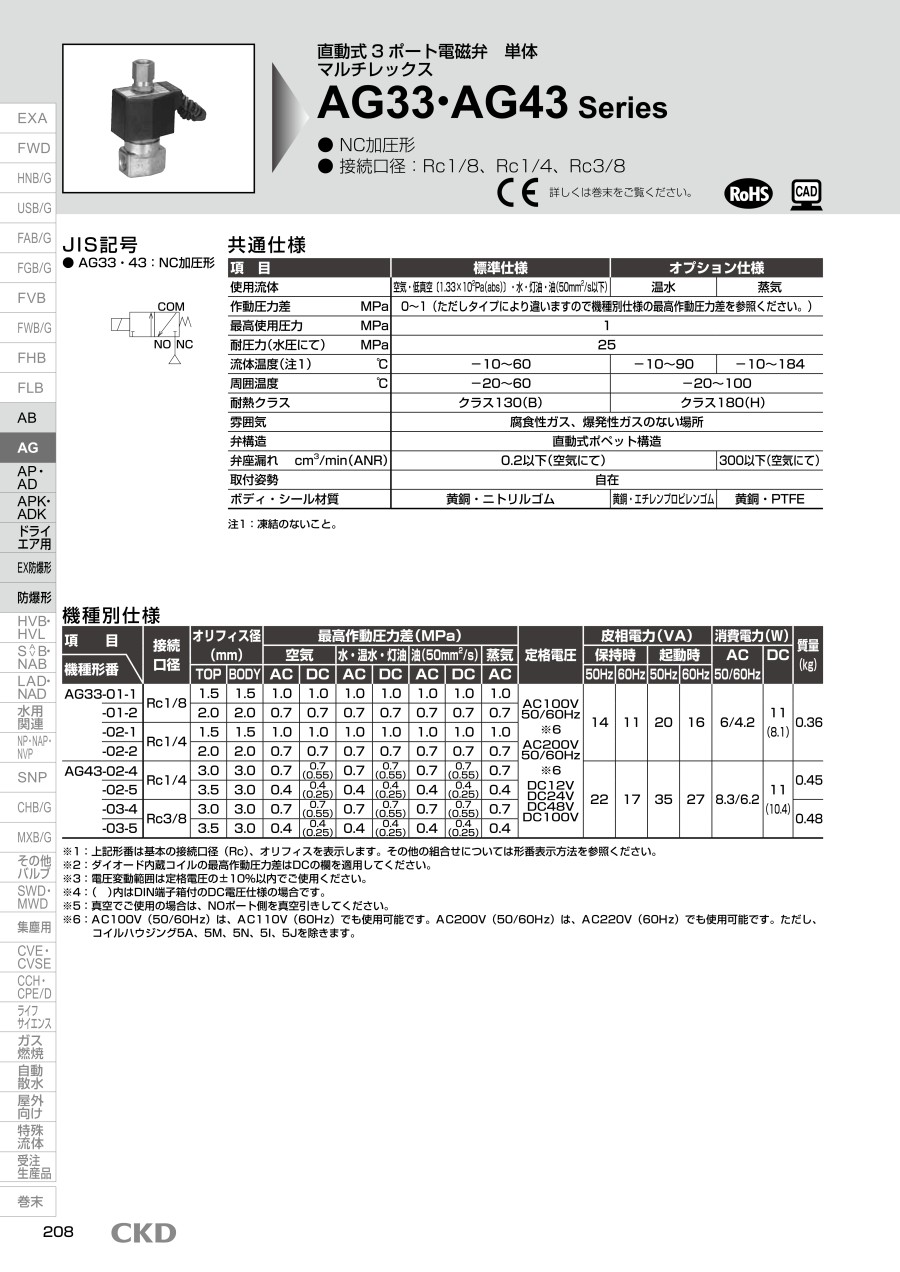

商品仕様
多種類の流体を制御するマルチレックスバルブシリーズ
| シール材質 | フッ素ゴム | エチレンプロピレンゴム | PTFE | ||||
|---|---|---|---|---|---|---|---|
| コイル（耐熱クラス） | クラス130（B） | クラス180（H） | クラス130（B） | クラス180（H） | クラス130（B） | クラス180（H） | |
| 流体温度（注1） ℃ | −10〜+60 | −10〜+90 | 0〜60（注3） | 0〜90（注3） | −10〜+60 | −10〜+184 | |
| 周囲温度 ℃ | −20〜+60 | −20〜+1000（注2） | −20〜+60 | −20〜+1000（注2） | −20〜+60 | −20〜+1000（注2） | |
| 弁座漏れ cm3/min（ANR） | 0.2以下（空気にて） | 300以下（空気にて） | |||||
共通仕様
注1 : 凍結のないこと。
注2 : コイルハウジングがHP端子箱ランプ付の場合 : −20〜+80℃になる。
注3 : 流体 水のため、最低温度0℃になる
| 機種形番 | 接続口径 | オリフィス径(mm) | 流量特性 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TOP | BODY | C[dm3/（s･bar）] | b | Cv値 | |||||||
| TOP | BODY | TOP | BODY | TOP | BODY | ||||||
| AG33-01-1 | Rc 1/8 | 1.5 | 1.5 | 0.29 | 0.29 | 0.64 | 0.53 | 0.09 | 0.09 | ||
| AG33-01-2 | 2.0 | 2.0 | 0.53 | 0.53 | 0.54 | 0.52 | 0.15 | 0.15 | |||
| AG33-02-1 | Rc 1/4 | 1.5 | 1.5 | 0.29 | 0.29 | 0.64 | 0.53 | 0.09 | 0.09 | ||
| AG33-02-2 | 2.0 | 2.0 | 0.53 | 0.53 | 0.54 | 0.52 | 0.15 | 0.15 | |||
| AG43-02-4 | Rc 1/4 | 3.0 | 3.0 | 1.1 | 1.1 | 0.72 | 0.52 | 0.31 | 0.31 | ||
| AG43-02-5 | 3.5 | 3.0 | 1.5 | 1.1 | 0.62 | 0.52 | 0.40 | 0.31 | |||
| AG43-03-4 | Rc 3/8 | 3.0 | 3.0 | 1.1 | 1.1 | 0.72 | 0.52 | 0.31 | 0.31 | ||
| AG43-03-5 | 3.5 | 3.0 | 1.5 | 1.1 | 0.62 | 0.52 | 0.40 | 0.31 | |||
流量特性
※1：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×C
AG33 / AG43の外観
AG33 / AG43の内部構造
| 品番 | 部品名称 | 材質 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | ソケット | C3604（SUS303） | 黄銅（ステンレス） | ||||||
| 2 | コイル | ― | ― | ||||||
| 3 | コアー組立 | SUS405相当・316L・403 ※1 | ステンレス | ||||||
| 4 | シェーディングコイル | Cu（ボディステンレスのときAg） | 銅（ボディステンレスのとき銀） | ||||||
| 5 | プランジャ | SUS405相当 | ステンレス | ||||||
| 6 | シール | NBR（FKM・EPDM・PTFE） | NBR：ニトリルゴム （FKM：フッ素ゴム EPDM：エチレンプロピレンゴム PTFE：四フッ化エチレン樹脂） | ||||||
| 7 | Oリング | NBR（FKM・EPDM・PTFE） （サイズ：AS568・019） | |||||||
| 8 | プランジャばね | SUS304 | ステンレス | ||||||
| 9 | ボディ | C3771（SUS303） | 黄銅（ステンレス） | ||||||
AG33 / AG43の部品リスト
※1: ボディ・シール材質組合せ記号が、無記号とH以外の場合 : SUS405相当・316L・430
※2 : （ ）内はオプション
AG33の寸法図（※リード線長さ300mm）
JIS記号の流れで示されるように、NCポート加圧専用形。 他の接続口（ポート）からの加圧はできない。 非通電時 : COM→NO 通電時 : NC→COM
注1 接続口径がＧおよびNPTねじの場合も外形寸法は同じ。
AG43の寸法図（※リード線長さ300mm）
JIS記号の流れで示されるように、NCポート加圧専用形。 他の接続口（ポート）からの加圧はできない。 非通電時 : COM→NO 通電時 : NC→COM
注1 接続口径がＧおよびNPTねじの場合も外形寸法は同じ。
| 形番 | A | B | C | D | E | |
|---|---|---|---|---|---|---|
| AG43-02-4〜5 | 36 | 28 | 11 | 68 | 99.5 | |
| AG43-03-4〜5 | 40 | 28 | 12 | 71 | 106 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 90日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
- ( - ) | 9日目 |
- ( - ) | 19日目 |
詳細情報
基本情報
NC加圧形で直動式3ポートの電磁弁。
【特長】
・多種類の流体を制御するマルチレックスバルブシリーズ
・高信頼・高品質に加え、豊富なオプションが設備・装置類の性能を確実に高める
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- エチレンプロピレンゴム（EPDM）シールの組合せは、流体が空気では使用できない。圧縮空気には油分が含まれており、EPDMは耐油性が無いため。
