小形直動式電磁弁 USG2シリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 4,303円～6,497円

税込単価: 4,733円～7,147円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

小形直動式電磁弁 USB2シリーズ

通常価格(税別)： 3,164円 (税込価格：3,480円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

小形直動式電磁弁 USB3シリーズ

通常価格(税別)： 3,262円 (税込価格：3,588円)

通常出荷日：在庫品1日目

小形直動式3ポート電磁弁。【特長】・ユニバーサル形。・接続口径 : M5。・流...

詳細情報を確認する

使用流体
空気 / 水 / 真空
種類
電磁式
切換の種類
3ポートユニバーサル
接続種類
M
配管ねじの呼び
M5
使用環境
標準
駆動の種類
直動式
使用温度範囲 (℃)
-10::60
ソレノイド数
シングル
用途
単体
絶縁階級
B

未確定：候補が16型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

項目	USG2-M5-1	USG2-M5-2
使用流体	空気、水、乾燥空気、低真空〔1.33×10²Pa(abs)〕
作動圧力差MPa	0～0.7(NO加圧時0～0.3)	0～0.3(NO加圧時0～0.1)
耐圧力MPa	1.5
流体温度℃	−10～+60(凍結のないこと)
周囲温度℃	−20～+50
弁座漏れcm³/min	0.2以下(空気にて)
取付姿勢	自在
質量kg	0.07
接続口径	M5	M5
オリフィス径mm	1	1.5
Cv値	0.03	0.06
C[dm³/(s・bar)]	0.13	0.28
b	0.57	0.46

電気仕様
定格電圧		DC12V、DC24V(オプション：AC100V50/60Hz、AC200V50/60Hz)
電圧変動範囲		±10％
消費電力W	DC	3
消費電力W	AC	4
耐熱クラス		クラス130(B)

USG2 - M5の内部構造、部品リスト

品番	部品名称	材質
1	クリップ	PBT	ポリブチレンテレフタレート
2	ボンネット	SPC	鋼
3	補助コア	SPC	鋼
4	コアー組立	SUS316、SUS405相当	ステンレス
5	コイル組立	-	-
6	プランジャ組立	SUS405相当、NBR	ステンレス、ニトリルゴム
7	ウェーブワッシャ	S65CM	鋼
8	コアーB	SUM22	快削鋼
9	Oリング	NBR	ニトリルゴム
10	プランジャばね	SUS304	ステンレス
11	ボディ	SUS303(C3604)	ステンレス(黄銅)

外形図

USG2 - M5の外形寸法図

USG2 - M5の外形寸法図
交流（AC）時、交流（AC）用はリード線に整流スタックが組み込まれている。

型番リスト

表示件数

型番

オリフィス径

(φ)

ボディ・シール材質組合せ

電圧

最小発注数量

1	0：黄銅・ニトリルゴム	AC100V	1個
1	0：黄銅・ニトリルゴム	AC200V	1個
1	0：黄銅・ニトリルゴム	DC12V	1個
1	0：黄銅・ニトリルゴム	DC24V	1個
1	ステンレス・ニトリルゴム	AC100V	1個
1	ステンレス・ニトリルゴム	AC200V	1個
1	ステンレス・ニトリルゴム	DC12V	1個
1	ステンレス・ニトリルゴム	DC24V	1個
1.5	0：黄銅・ニトリルゴム	AC100V	1個
1.5	0：黄銅・ニトリルゴム	AC200V	1個
1.5	0：黄銅・ニトリルゴム	DC12V	1個
1.5	0：黄銅・ニトリルゴム	DC24V	1個
1.5	ステンレス・ニトリルゴム	AC100V	1個
1.5	ステンレス・ニトリルゴム	AC200V	1個
1.5	ステンレス・ニトリルゴム	DC12V	1個
1.5	ステンレス・ニトリルゴム	DC24V	1個

通常単価(税別) (税込単価)	通常出荷日

5,131円 ( 5,644円 )	9日目
4,887円 ( 5,376円 )	9日目
4,518円 ( 4,970円 )	9日目
4,518円 ( 4,970円 )	7日目
6,432円 ( 7,075円 )	5日目
6,497円 ( 7,147円 )	5日目
5,797円 ( 6,377円 )	3日目
5,947円 ( 6,542円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	3日目
4,887円 ( 5,376円 )	9日目
4,303円 ( 4,733円 )	3日目
4,381円 ( 4,819円 )	5日目
6,434円 ( 7,077円 )	5日目
6,300円 ( 6,930円 )	9日目
5,897円 ( 6,487円 )	5日目
6,061円 ( 6,667円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小形直動式3ポート電磁弁。
【特長】
・ユニバーサル形。
・接続口径 : M5。
・流体 : 空気、水、乾燥空気、低真空 1.33×102Pa（abs）。
・ボディ材質にステンレスを使用している為、空気・水から乾燥空気・低真空まで広範囲の流体制御が可能。
・小形・長寿命・取り付け自在。
【用途】
・装置の省スペース化に。

■CKD商品選定ページはこちら

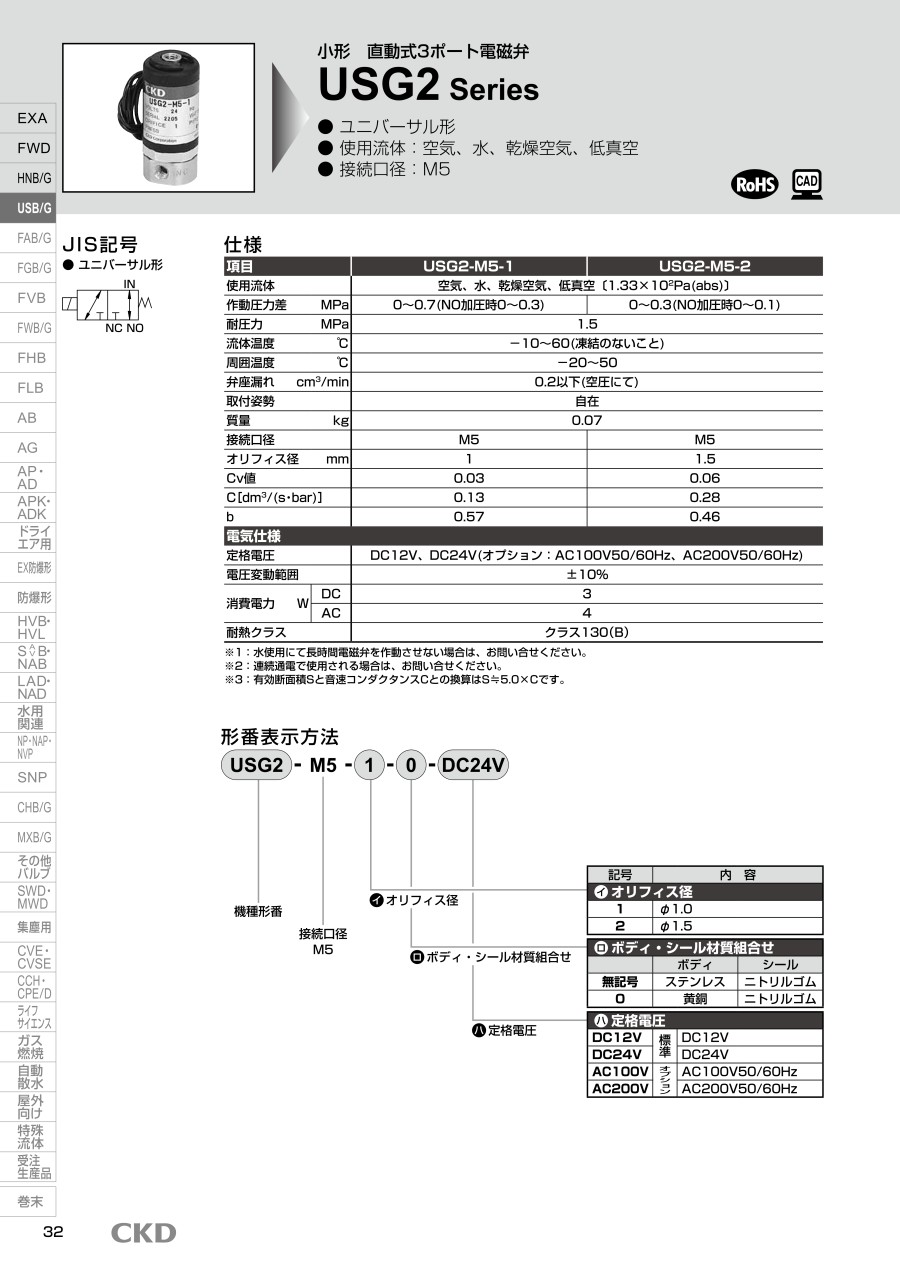

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
高耐食直動式2ポート電磁弁 HBシリーズ
使用流体、水・純水・薬液に対応した、高耐食の直動式2ポート電磁弁です。
ＣＫＤ
メタルフリー 2ポート電磁弁 MKB3シリーズ
薄形コンパクト設計・集積設置が可能な、メタルフリー2ポート電磁弁です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

小形直動式電磁弁 USG2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q流体温度、周囲温度が低くても使用できますか？

流体温度－10℃～　周囲温度－20℃～使用可能ですが、凍結がないようにお願いいたします。凍結が発生した場合、不具合が発生する場合があります。
