ＣＫＤ

小形直動式電磁弁 USB2シリーズ

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 3,164円～7,512円

税込単価: 3,480円～8,263円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

直動式2ポート電磁弁単体マルチレックスバルブAB31・AB41/42シリーズ

通常価格(税別)： 2,986円 (税込価格：3,285円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

小形直動式電磁弁 USB3シリーズ

通常価格(税別)： 3,262円 (税込価格：3,588円)

通常出荷日：在庫品1日目

小形直動式2ポート電磁弁。【特長】・NC（通電時開）形・接続口径：M5・流体：...

詳細情報を確認する

使用流体
空気 / 水 / 真空
種類
電磁式
切換の種類
2ポートノーマルクローズ
接続種類
M
配管ねじの呼び
M5
使用環境
標準
駆動の種類
直動式
使用温度範囲 (℃)
-10::60
ソレノイド数
シングル
用途
単体

未確定：候補が24型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

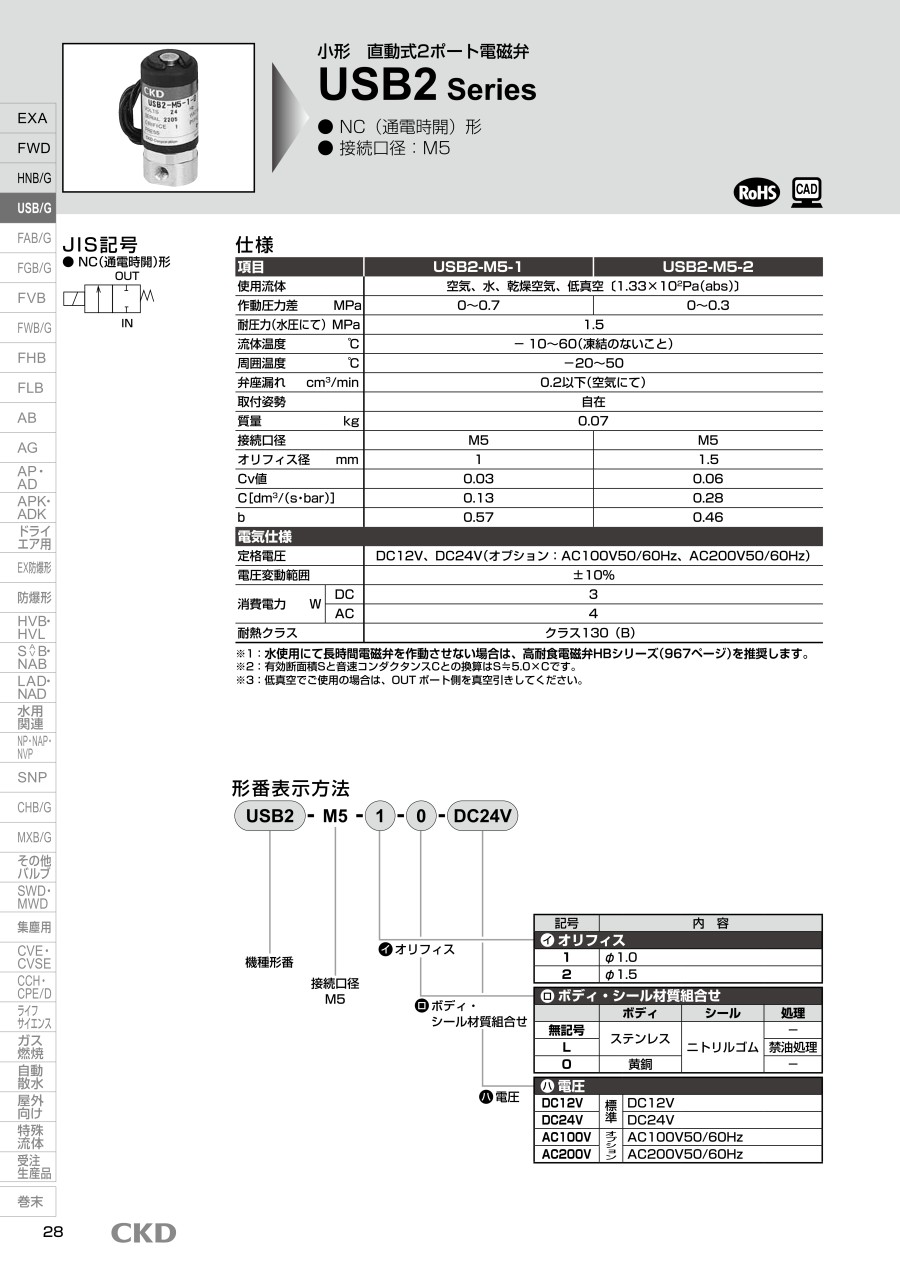

製品仕様

項目	USB2-M5-1	USB2-M5-2
使用流体	空気、水、乾燥空気、低真空〔1.33×10²Pa(abs)〕
作動圧力差MPa	0～0.7	0～0.3
耐圧力(水圧にて)MPa	1.5
流体温度℃	−10～+60(凍結のないこと)
周囲温度℃	−20～+50
弁座漏れcm³/min	0.2以下(空気にて)
取付姿勢	自在
質量kg	0.07
接続口径	M5	M5
オリフィス径mm	1	1.5
Cv値	0.03	0.06
C[dm³/(s・bar)]	0.13	0.28
b	0.57	0.46

電気仕様
定格電圧		DC12V、DC24V(オプション：AC100V50/60Hz、AC200V50/60Hz)
電圧変動範囲		±10％
消費電力W	DC	3
消費電力W	AC	4
耐熱クラス		クラス130(B)

USB2 - M5の内部構造、部品リスト

品番	部品名称	材質
1	クリップ	PBT	ポリブチレンテレフタレート
2	ボンネット	SPC	鋼
3	補助コアー	SPC	鋼
4	コアー組立	SUS405相当、SUS316	ステンレス
5	コイル組立	-	-
6	プランジャ組立	SUS405相当、SUS303、NBR	ステンレス、ニトリルゴム
7	ウェーブワッシャ	S65CM	鋼
8	コアーB	SUM22	快削鋼
9	Oリング	NBR	ニトリルゴム
10	プランジャばね	SUS304	ステンレス
11	ボディ	SUS303(C3604)	ステンレス（黄銅）

外形図

USB2 - M5の外形寸法図

USB2 - M5の外形寸法図
交流（AC）時、交流（AC）用はリード線に整流スタックが組み込まれている。

型番リスト

表示件数

型番

オリフィス径

(φ)

ボディ材質

シール材質

電圧

最小発注数量

1	黄銅	ニトリルゴム	AC100V(50/60Hz)	1個
1	黄銅	ニトリルゴム	AC200V(50/60Hz)	1個
1	黄銅	ニトリルゴム	DC12V	1個
1	黄銅	ニトリルゴム	DC24V	1個
1	ステンレス	ニトリルゴム	AC100V(50/60Hz)	1個
1	ステンレス	ニトリルゴム	AC200V(50/60Hz)	1個
1	ステンレス	ニトリルゴム	DC12V	1個
1	ステンレス	ニトリルゴム	DC24V	1個
1	ステンレス	ニトリルゴム、禁油処理	AC100V(50/60Hz)	1個
1	ステンレス	ニトリルゴム、禁油処理	AC200V(50/60Hz)	1個
1	ステンレス	ニトリルゴム、禁油処理	DC12V	1個
1	ステンレス	ニトリルゴム、禁油処理	DC24V	1個
1.5	黄銅	ニトリルゴム	AC100V(50/60Hz)	1個
1.5	黄銅	ニトリルゴム	AC200V(50/60Hz)	1個
1.5	黄銅	ニトリルゴム	DC12V	1個
1.5	黄銅	ニトリルゴム	DC24V	1個
1.5	ステンレス	ニトリルゴム	AC100V(50/60Hz)	1個
1.5	ステンレス	ニトリルゴム	AC200V(50/60Hz)	1個
1.5	ステンレス	ニトリルゴム	DC12V	1個
1.5	ステンレス	ニトリルゴム	DC24V	1個
1.5	ステンレス	ニトリルゴム、禁油処理	AC100V(50/60Hz)	1個
1.5	ステンレス	ニトリルゴム、禁油処理	AC200V(50/60Hz)	1個
1.5	ステンレス	ニトリルゴム、禁油処理	DC12V	1個
1.5	ステンレス	ニトリルゴム、禁油処理	DC24V	1個

通常単価(税別) (税込単価)	通常出荷日

3,834円 ( 4,217円 )	8日目
3,714円 ( 4,085円 )	9日目
3,164円 ( 3,480円 )	7日目
3,164円 ( 3,480円 )	6日目
6,237円 ( 6,861円 )	5日目
6,237円 ( 6,861円 )	8日目
5,574円 ( 6,131円 )	5日目
6,133円 ( 6,746円 )	3日目
7,512円 ( 8,263円 )	9日目
7,328円 ( 8,061円 )	9日目
6,700円 ( 7,370円 )	9日目
6,852円 ( 7,537円 )	9日目
3,788円 ( 4,167円 )	9日目
3,714円 ( 4,085円 )	9日目
3,179円 ( 3,497円 )	5日目
3,656円 ( 4,022円 )	6日目
6,237円 ( 6,861円 )	5日目
6,237円 ( 6,861円 )	7日目
5,574円 ( 6,131円 )	7日目
5,854円 ( 6,439円 )	3日目
7,328円 ( 8,061円 )	9日目
7,328円 ( 8,061円 )	9日目
6,849円 ( 7,534円 )	7日目
6,852円 ( 7,537円 )	9日目

詳細情報

基本情報

基本情報

小形直動式2ポート電磁弁。
【特長】
・NC（通電時開）形
・接続口径：M5
・流体：空気、水、乾燥空気、低真空1.33×10の2乗Pa（abs）
【用途】
・装置の省スペース化に。

■CKD商品選定ページはこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
高耐食直動式2ポート電磁弁 HBシリーズ
使用流体、水・純水・薬液に対応した、高耐食の直動式2ポート電磁弁です。
ＣＫＤ
メタルフリー 2ポート電磁弁 MKB3シリーズ
薄形コンパクト設計・集積設置が可能な、メタルフリー2ポート電磁弁です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

小形直動式電磁弁 USB2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q流体温度、周囲温度が低くても使用できますか？

流体温度－10℃～　周囲温度－20℃～使用可能ですが、凍結がないようにお願いします。凍結が発生した場合、不具合が発生する場合があります。
