大口径 直動式2ポート電磁弁 マルチレックスバルブ AB71シリーズ
- 環境対応
- RoHS対応（10物質）
- 使用流体
- 空気 / 水 / 油
- 種類
- 電磁式
- 切換の種類
- 2ポートノーマルクローズ
- 使用環境
- 標準
- 駆動の種類
- 直動式
- ソレノイド数
- シングル
- 用途
- 単体
- 使用温度範囲 (℃)
- -5～60
未確定：候補が27型番あります。
商品仕様

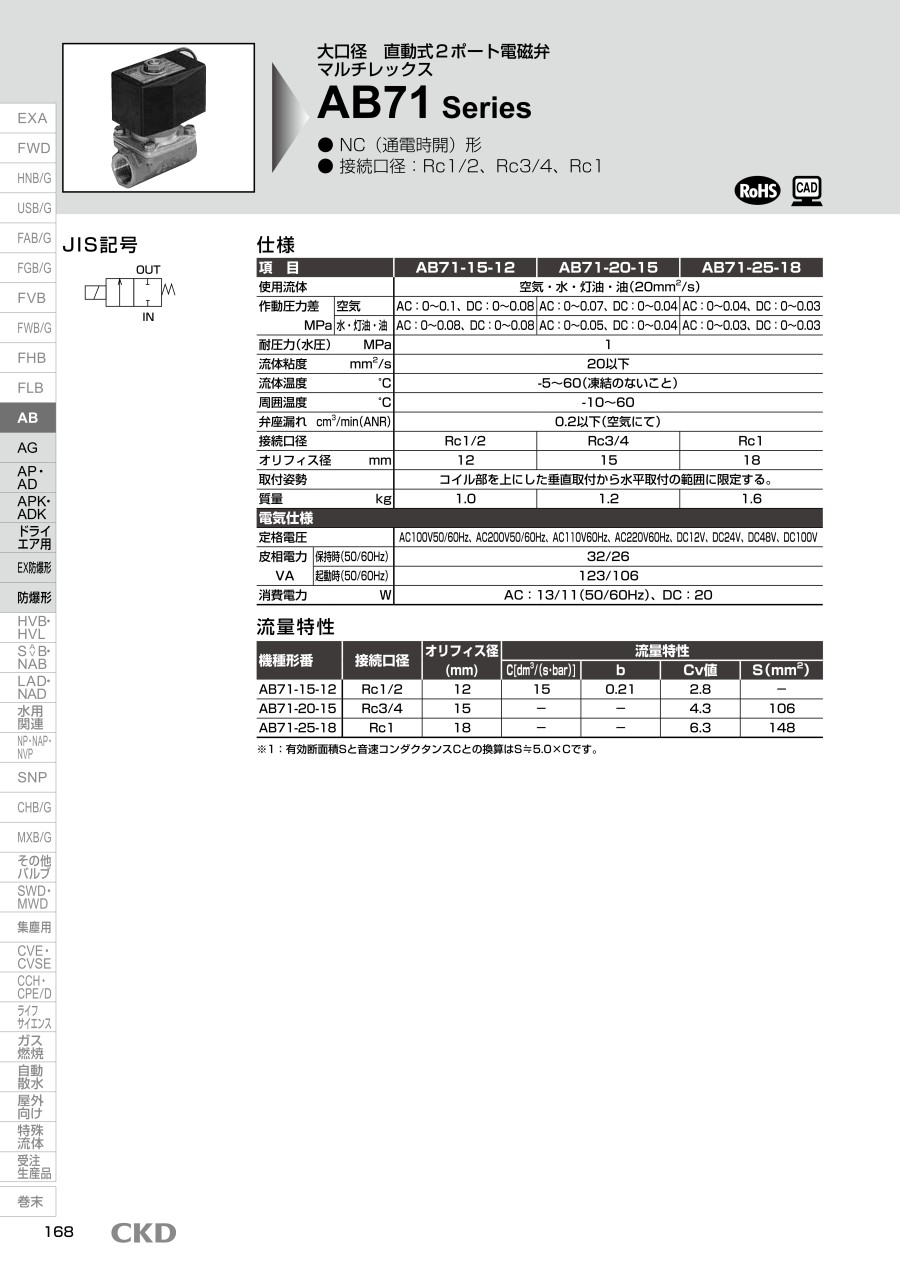

大口径 直動式2ポート電磁弁 （マルチレックスバルブ） AB71シリーズの仕様
| 項目 | AB71-15-12 | AB71-20-15 | AB71-25-18 | |
|---|---|---|---|---|
| 使用流体 | 空気・水・灯油・油（20mm2/s） | |||
| 作動圧力差 MPa | 空気 | AC：0～0.1、DC：0～0.08 | AC：0～0.07、DC：0～0.04 | AC：0～0.04、DC：0～0.03 |
| 水・灯油・油 | AC：0～0.08、DC：0～0.08 | AC：0～0.05、DC：0～0.04 | AC：0～0.03、DC：0～0.03 | |
| 耐圧力（水圧） MPa | 1 | |||
| 流体粘度 mm2/s | 20以下 | |||
| 流体温度 ℃ | -5～60（凍結のないこと） | |||
| 周囲温度 ℃ | -10～60 | |||
| 弁座漏れ cm3/min（ANR） | 0.2以下（空気にて） | |||
| 接続口径 | Rc1/2 | Rc3/4 | Rc1 | |
| オリフィス径 mm | 12 | 15 | 18 | |
| 取付姿勢 | コイル部を上にした垂直取付から水平取付の範囲に限定する。 | |||
| 質量 kg | 1.0 | 1.2 | 1.6 | |
| 電気仕様 | ||||
| 定格電圧 | AC100V50／60Hz、AC200V50／60Hz、AC110V60Hz、AC220V60Hz、DC12V、DC24V、DC48V、DC100V | |||
| 皮相電力VA | 保持時（50／60Hz） | 32／26 | ||
| 起動時（50／60Hz） | 123／106 | |||
| 消費電力 W | AC：13／11（50／60Hz）、DC：20 | |||
流量特性
| 機種形番 | 接続口径 | オリフィス径 （mm） | 流量特性 | |||
|---|---|---|---|---|---|---|
| C［dm3/（s･bar）］ | b | Cv値 | S（mm2） | |||
| AB71-15-12 | Rc1/2 | 12 | 15 | 0.21 | 2.8 | - |
| AB71-20-15 | Rc3/4 | 15 | - | - | 4.3 | 106 |
| AB71-25-18 | Rc1 | 18 | - | - | 6.3 | 148 |
※1：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | コイル | - | - |
| 2 | プランジャ | SUS405 | ステンレス |
| 3 | ウェアリング | PTFE | 四フッ化エチレン樹脂 |
| 4 | スタッフィング組立 （コアー組立部） | C3771 | 黄銅 |
| SUS405、Cu | ステンレス、銅 | ||
| 5 | スプリングピン | SUS420 | ステンレス |
| 6 | 主弁 | SUS304、FKM | ステンレス、フッ素ゴム |
| 7 | 主弁バネ | SUS304 | ステンレス |
| 8 | ボディ | CAC407 | 青銅 |
外形図
グロメットリード線タイプ
外形寸法図
| 形番 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| AB71-15-12 | 71 | 14.5 | 95 | 110.5 | 50 | Rc1/2 |
| AB71-20-15 | 80 | 17.5 | 101 | 116 | 60 | Rc3/4 |
| AB71-25-18 | 90 | 22.5 | 111 | 126 | 71 | Rc1 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,943円 ( 17,537円 ) | 6日目 |
16,871円 ( 18,558円 ) | 6日目 |
17,377円 ( 19,115円 ) | 6日目 |
- ( - ) | 14日目 |
- ( - ) | 19日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 19日目 |
- ( - ) | 14日目 |
- ( - ) | 18日目 |
- ( - ) | 19日目 |
- ( - ) | 18日目 |
- ( - ) | 14日目 |
- ( - ) | 19日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 19日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 19日目 |
- ( - ) | 14日目 |
- ( - ) | 18日目 |
- ( - ) | 19日目 |
- ( - ) | 18日目 |
- ( - ) | 14日目 |
- ( - ) | 19日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
多種類の流体を制御するマルチレックスバルブシリーズ。
【特長】
・ボディ材質とシール材の組合せにより、多種類の流体に対応できる
・NC（通電時開）形
・接続口径：Rc1/2、Rc3/4、Rc1
■CKD商品選定ページはこちら
商品担当おすすめ
大口径 直動式2ポート電磁弁 マルチレックスバルブ AB71シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qどの向きでも取りつけてよいでしょうか？
A
コイル部を上にした垂直取付から水平取付の範囲に限定となっております。（AB71大口径タイプの場合）
