低圧用エアオペレイト式2ポート弁（クーラントバルブ）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 9,724円～169,725円特別価格
- 税込単価
- 10,696円～186,698円特別価格
工作機におけるクーラント液制御に特化した異物に強いエアオペレイトバルブ。【特長...
詳細情報を確認する- 使用流体
- 水 / クーラント液
- 種類
- エアオペレート式
- 使用環境
- 標準
- 使用温度範囲 (℃)
- -10::60
- 用途
- 単体
- ボディ材質
- 鋳鉄
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品仕様

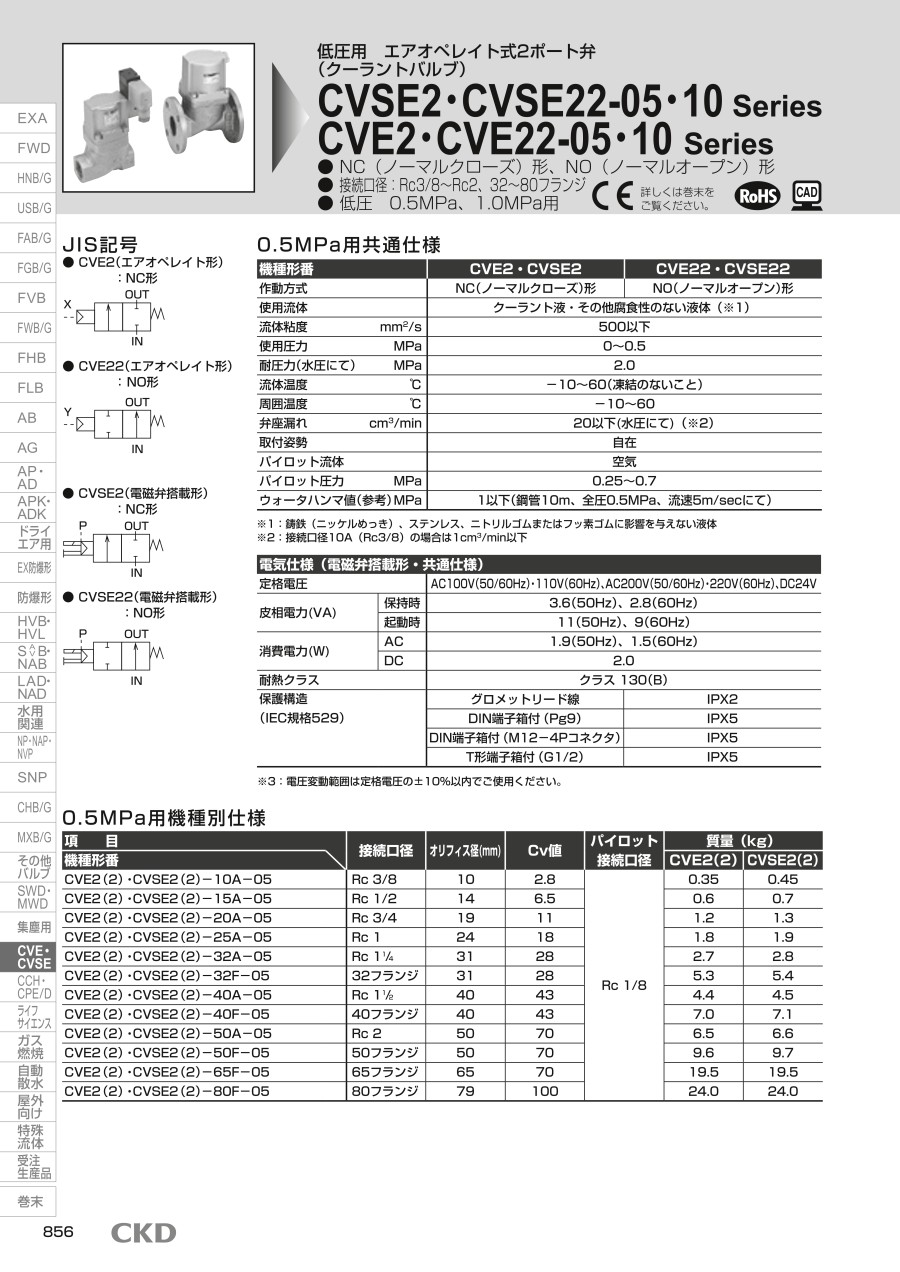

低圧用エアオペレイト式2ポート弁 CV（S）E2 0.5～1.0MPa用機種の仕様
低圧用エアオペレイト式2ポート弁 CV（S）E2 0.5～1.0MPa用機種 イメージ
- 幅広い接続口径と圧力仕様（最高7.0MPa）をラインナップし、電磁弁搭載形、マニホールドタイプなど多彩なバリエーションでクーラント液制御の最適化を実現
製品仕様
| 機種形番 | CVE2・CVSE2 | CVE22・CVSE22 |
|---|---|---|
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 |
| 使用流体 | クーラント液・その他腐食性のない液体（※1） | |
| 流体粘度mm2/s | 500以下 | |
| 使用圧力 MPa | 0～0.5 | |
| 耐圧力（水圧にて） MPa | 2.0 | |
| 流体温度 ℃ | -10～+60（凍結のないこと） | |
| 周囲温度 ℃ | -10～+60 | |
| 弁座漏れcm3/min | 20以下（水圧にて）（※2） | |
| 取付姿勢 | 自在 | |
| パイロット流体 | 空気 | |
| パイロット圧力 MPa | 0.25～0.7 | |
| ウォータハンマ値（参考） MPa | 1以下（鋼管10m、全圧0.5MPa、流速5m/secにて） | |
※2 接続口径10A（Rc3/8）の場合はcm3/min以下
製品仕様
| 機種形番 | CVE2・CVSE2 | CVE22・CVSE22 |
|---|---|---|
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 |
| 使用流体 | クーラント液・その他腐食性のない液体（※1） | |
| 流体粘度mm2/s | 500以下 | |
| 使用圧力 MPa | 0～1.0 | |
| 耐圧力（水圧にて） MPa | 2.0 | |
| 流体温度 ℃ | -10～60（凍結のないこと） | |
| 周囲温度 ℃ | -10～60 | |
| 弁座漏れcm3/min | 20以下（水圧にて）（※2） | |
| 取付姿勢 | 自在 | |
| パイロット流体 | 空気 | |
| パイロット圧力 MPa | 0.25～0.7 | |
| ウォータハンマ値（参考） MPa | 2以下（鋼管10m、全圧1MPa、流速5m/secにて） | |
※2 接続口径10A（Rc3/8）の場合はcm3/min以下
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,172円 ( 11,189円 ) | 9日目 |
10,591円 ( 11,650円 ) | 9日目 |
11,329円 ( 12,462円 ) | 9日目 |
11,896円 ( 13,086円 ) | 9日目 |
12,114円 ( 13,325円 ) | 9日目 |
12,529円 ( 13,782円 ) | 9日目 |
13,371円 ( 14,708円 ) | 9日目 |
13,786円 ( 15,165円 ) | 9日目 |
13,061円 ( 14,367円 ) | 6日目 |
13,472円 ( 14,819円 ) | 9日目 |
13,007円 ( 14,308円 ) | 9日目 |
14,471円 ( 15,918円 ) | 9日目 |
14,886円 ( 16,375円 ) | 9日目 |
14,373円 ( 15,810円 ) | 9日目 |
15,120円 ( 16,632円 ) | 9日目 |
15,506円 ( 17,057円 ) | 6日目 |
15,654円 ( 17,219円 ) | 9日目 |
16,440円 ( 18,084円 ) | 9日目 |
16,826円 ( 18,509円 ) | 9日目 |
16,986円 ( 18,685円 ) | 9日目 |
16,224円 ( 17,846円 ) | 3日目 |
15,505円 ( 17,056円 ) | 9日目 |
15,505円 ( 17,056円 ) | 9日目 |
16,440円 ( 18,084円 ) | 9日目 |
16,826円 ( 18,509円 ) | 9日目 |
16,986円 ( 18,685円 ) | 9日目 |
18,640円 ( 20,504円 ) | 9日目 |
19,026円 ( 20,929円 ) | 9日目 |
19,207円 ( 21,128円 ) | 9日目 |
20,107円 ( 22,118円 ) | 9日目 |
20,494円 ( 22,543円 ) | 9日目 |
20,687円 ( 22,756円 ) | 9日目 |
17,907円 ( 19,698円 ) | 9日目 |
18,466円 ( 20,313円 ) | 9日目 |
18,466円 ( 20,313円 ) | 9日目 |
19,520円 ( 21,472円 ) | 9日目 |
19,906円 ( 21,897円 ) | 9日目 |
20,094円 ( 22,103円 ) | 9日目 |
22,453円20,656円 ( 22,722円 ) | 6日目 |
22,840円21,012円 ( 23,113円 ) | 9日目 |
23,056円21,211円 ( 23,332円 ) | 9日目 |
24,067円22,141円 ( 24,355円 ) | 9日目 |
24,685円22,710円 ( 24,981円 ) | 9日目 |
24,685円22,710円 ( 24,981円 ) | 9日目 |
37,356円34,367円 ( 37,804円 ) | 9日目 |
39,342円36,194円 ( 39,813円 ) | 9日目 |
47,499円 ( 52,249円 ) | 9日目 |
47,625円43,815円 ( 48,197円 ) | 9日目 |
42,310円38,079円 ( 41,887円 ) | 9日目 |
43,253円39,792円 ( 43,771円 ) | 9日目 |
51,562円46,405円 ( 51,046円 ) | 9日目 |
53,535円48,181円 ( 52,999円 ) | 9日目 |
42,628円39,217円 ( 43,139円 ) | 9日目 |
44,710円41,133円 ( 45,246円 ) | 9日目 |
53,317円49,051円 ( 53,956円 ) | 9日目 |
55,399円50,967円 ( 56,064円 ) | 9日目 |
48,323円43,490円 ( 47,839円 ) | 9日目 |
50,436円45,392円 ( 49,931円 ) | 9日目 |
59,090円54,362円 ( 59,798円 ) | 9日目 |
62,089円55,880円 ( 61,468円 ) | 9日目 |
詳細情報
基本情報
工作機におけるクーラント液制御に特化した異物に強いエアオペレイトバルブ。
【特長】
・鋳鉄ボディとメタルシール構造（10A除く）の採用でシール部の摩耗、損傷が少なく異物に強い構造。
・幅広い圧力レンジに対応。
・Rc3/8～80フランジまで幅広い接続口径に対応。
・モジュール接続のマニホールドタイプをラインナップ、クーラント液配管の省スペース化と工数削減を実現。
【用途】
・クーラント制御に最適。
