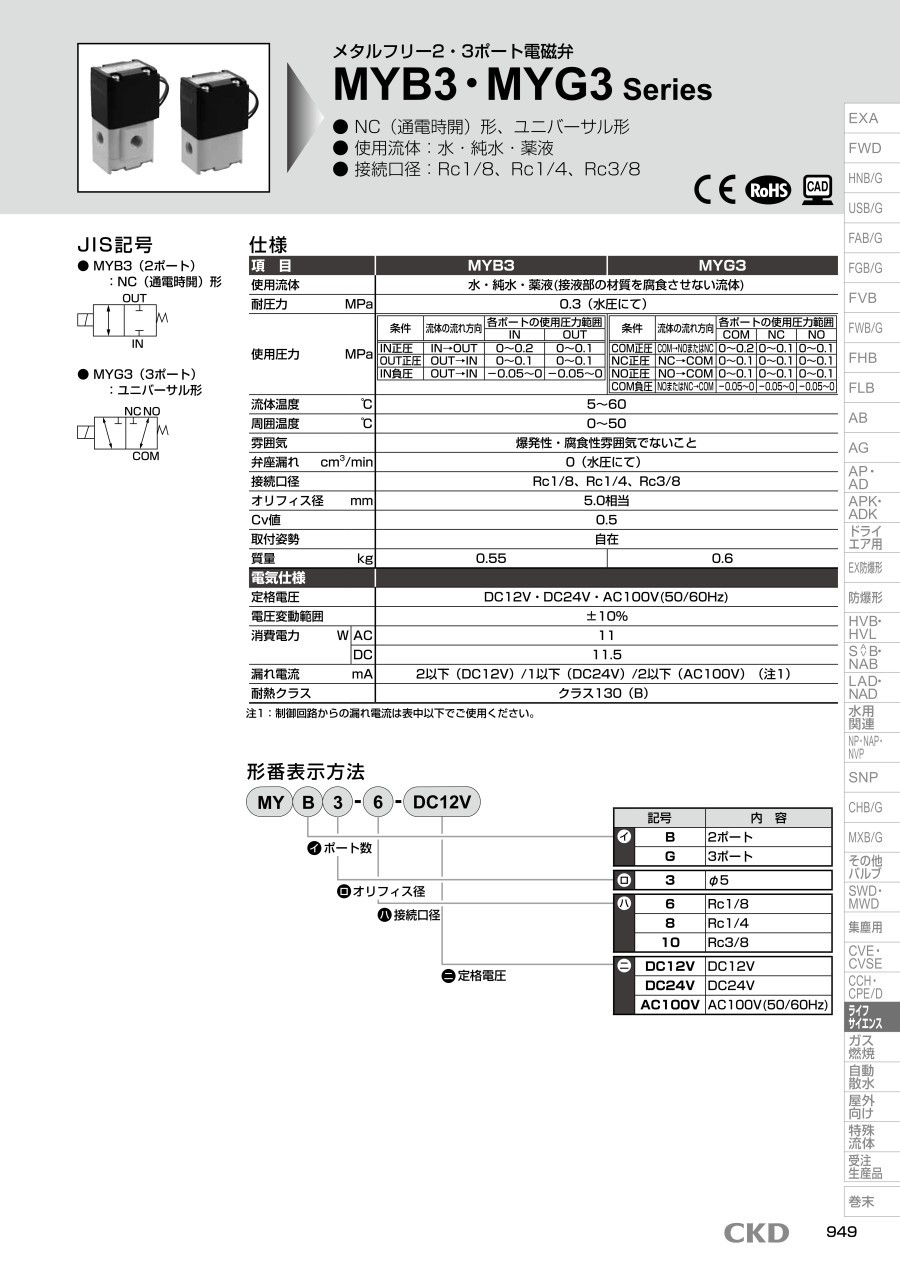

メタルフリー2・3ポート電磁弁 MYB3・MYG3シリーズ
- 通常単価(税別)
- 11,015円～15,700円
- 税込単価
- 12,117円～17,270円
メタルフリー2・3ポート電磁弁。【特長】・NC（通電時開）形、ユニバーサル形。...
詳細情報を確認する未確定：候補が18型番あります。
商品仕様
メタルフリー2・3ポート電磁弁 MYB3・MYG3シリーズの仕様
| 項目 | MYB3 | MYG3 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 使用流体 | 水・純水・薬液（接液部の材質を腐食させない流体） | |||||||||
| 使用圧力 MPa | 条件 | 流体の流れ方向 | 各ポートの使用圧力範囲（MPa） | 条件 | 流体の流れ方向 | 各ポートの使用圧力範囲 | ||||
| IN | OUT | COM | NC | NO | ||||||
| IN正圧 | IN→OUT | 0～0.2 | 0～0.1 | COM正圧 | COM→NOまたはNC | 0～0.2 | 0～0.1 | 0～0.1 | ||
| OUT正圧 | OUT→IN | 0～0.1 | 0～0.1 | NC正圧 | NC→COM | 0～0.1 | 0～0.1 | 0～0.1 | ||
| IN負圧 | OUT→IN | -0.05～0 | -0.05～0 | NO正圧 | NO→COM | 0～0.1 | 0～0.1 | 0～0.1 | ||
| - | COM負圧 | NOまたはNC→COM | -0.05～0 | -0.05～0 | -0.05～0 | |||||
| 耐圧力 MPa | 0.3（水圧にて） | |||||||||
| 流体温度 ℃ | 5～60 | |||||||||
| 周囲温度 ℃ | 0～50（凍結のないこと） | |||||||||
| 雰囲気 | 爆発性・腐食性雰囲気でないこと | |||||||||
| 弁座漏れ cm3/min | 0（ただし水圧にて） | |||||||||
| 接続口径 | Rc1/8、Rc1/4、Rc3/8（※3） | |||||||||
| オリフィス径 mm | 5.0相当 | |||||||||
| Cv値 | 0.5 | |||||||||
| 取付姿勢 | 自在 | |||||||||
| 質量 kg | 0.55 | 0.6 | ||||||||
| 電気仕様 | ||||||||||
| 定格電圧 | DC12V・DC24V・AC100V（50／60Hz） | |||||||||
| 電圧変動範囲 | 定格電圧の-10～+10% | |||||||||
| 消費電力 W | AC | 11 | ||||||||
| DC | 11.5 | |||||||||
| 漏れ電流 mA | 2以下（DC12V）／1以下（DC24V）／2以下（AC100V）（※5） | |||||||||
| 耐熱クラス | クラス 130（B） | |||||||||
- ※1：製品構成材料と使用流体との適合性をご確認の上、ご使用ください。また、製品本体には、流体が付着しないようにしてください。
- ※2：配管内のゴミは作動不良や弁座漏れの原因となるためバルブ取付け前には必ずフラッシングを確実に実施してください。
- ※3：金属製の継手はポートを破壊する恐れがありますので、使用しないでください。PPかふっ素樹脂製の継手を使用してください。継手の接続は、JIS B 0203の管用テーパねじに適合した継手にPTFEシールテープを2～3周巻いてください。継手の締付は推奨締付トルクで行ってください。推奨締付トルク：Rc1/8 0.5～0.8N・m、Rc1/4・Rc3/8 1.0～1.5N・m
- ※4：塩酸、フッ酸、硝酸、次亜塩素酸ナトリウム（ソーダ）には、使用しないでください。
- ※5：制御回路からの漏れ電流は表中以下でご使用ください。
- ※6：2次側の配管を立ち上げる場合は、2m以上立上げずオリフィス径と同等以上の内径のチューブかパイプを使用し、固定してください。
- ※7：分解はしないでください。
内部構造・部品リスト
MYB3
MYG3
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | 十字穴付きなべ小ねじ | SUSXM7 | ステンレス |
| 2 | コイル組立 | B種モールドコイル | |
| 3 | スプリング | SUS304 | ステンレス |
| 4 | プランジャ | SUS405 | ステンレス |
| 5 | ダイアフラム受け | PPS | ポリフェニレンサルファイド |
| 6 | ダイアフラム | FKM | フッ素ゴム |
| 7 | ダイアフラム受け | PPS | ポリフェニレンサルファイド |
| 8 | ボディ | PPS | ポリフェニレンサルファイド |
| 9 | 取付板 | SUS304 | ステンレス |
| 10 | 保護シート | PTFE | 四フッ化エチレン樹脂 |
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | 十字穴付きなべ小ねじ | SUSXM7 | ステンレス |
| 2 | コイル組立 | B種モールドコイル | |
| 3 | スプリング | SUS304 | ステンレス |
| 4 | プランジャ | SUS405 | ステンレス |
| 5 | スペーサ | PPS | ポリフェニレンサルファイド |
| 6 | ダイアフラム受け | PPS | ポリフェニレンサルファイド |
| 7 | ダイアフラム | FKM | フッ素ゴム |
| 8 | ダイアフラム受け | PPS | ポリフェニレンサルファイド |
| 9 | ロッド | セラミック | |
| 10 | ボディ | PPS | ポリフェニレンサルファイド |
| 11 | ベース | PPS | ポリフェニレンサルファイド |
| 12 | 取付板 | SUS304 | ステンレス |
| 13 | ばね受け | SUS304 | ステンレス |
| 14 | スプリング | SUS304 | ステンレス |
| 15 | 保護シート | PTFE | 四フッ化エチレン樹脂 |
MYB3・MYG3シリーズの外形寸法図
MYB3
ACの場合
DCの場合
MYG3
ACの場合
DCの場合
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,969円 ( 14,266円 ) | 14日目 |
11,158円 ( 12,274円 ) | 14日目 |
11,664円 ( 12,830円 ) | 14日目 |
13,025円 ( 14,328円 ) | 9日目 |
11,015円 ( 12,117円 ) | 14日目 |
11,662円 ( 12,828円 ) | 9日目 |
12,591円 ( 13,850円 ) | 14日目 |
11,015円 ( 12,117円 ) | 14日目 |
11,662円 ( 12,828円 ) | 9日目 |
15,035円 ( 16,539円 ) | 14日目 |
13,669円 ( 15,036円 ) | 14日目 |
14,270円 ( 15,697円 ) | 14日目 |
15,700円 ( 17,270円 ) | 9日目 |
13,669円 ( 15,036円 ) | 9日目 |
14,271円 ( 15,698円 ) | 在庫品1日目当日出荷可能 |
15,035円 ( 16,539円 ) | 14日目 |
14,158円 ( 15,574円 ) | 14日目 |
14,270円 ( 15,697円 ) | 14日目 |
詳細情報
基本情報
メタルフリー2・3ポート電磁弁。
【特長】
・NC（通電時開）形、ユニバーサル形。
・使用流体：水、純水、薬液。
・接続口径：Rc1/8、Rc1/4、Rc3/8。
【用途】
・水、純水、薬液（接液部の材質を腐食させない流体）の制御に最適。
