パイロット式2ポート電磁弁 PVSシリーズ
- 通常単価(税別)
- 25,423円～219,930円
- 税込単価
- 27,965円～241,923円
安定作動と長寿命を誇る汎用バルブ。【特長】・3ポートパイロット弁使用により動作...
詳細情報を確認する- 使用流体
- 空気 / 水 / 蒸気
- 種類
- 電磁式
- 使用環境
- 標準
- 駆動の種類
- パイロット式
- 使用温度範囲 (℃)
- 5::185
- ソレノイド数
- シングル
- ボディ材質
- 青銅
- 用途
- 単体
- ボディ材質
- 黄銅・青銅
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

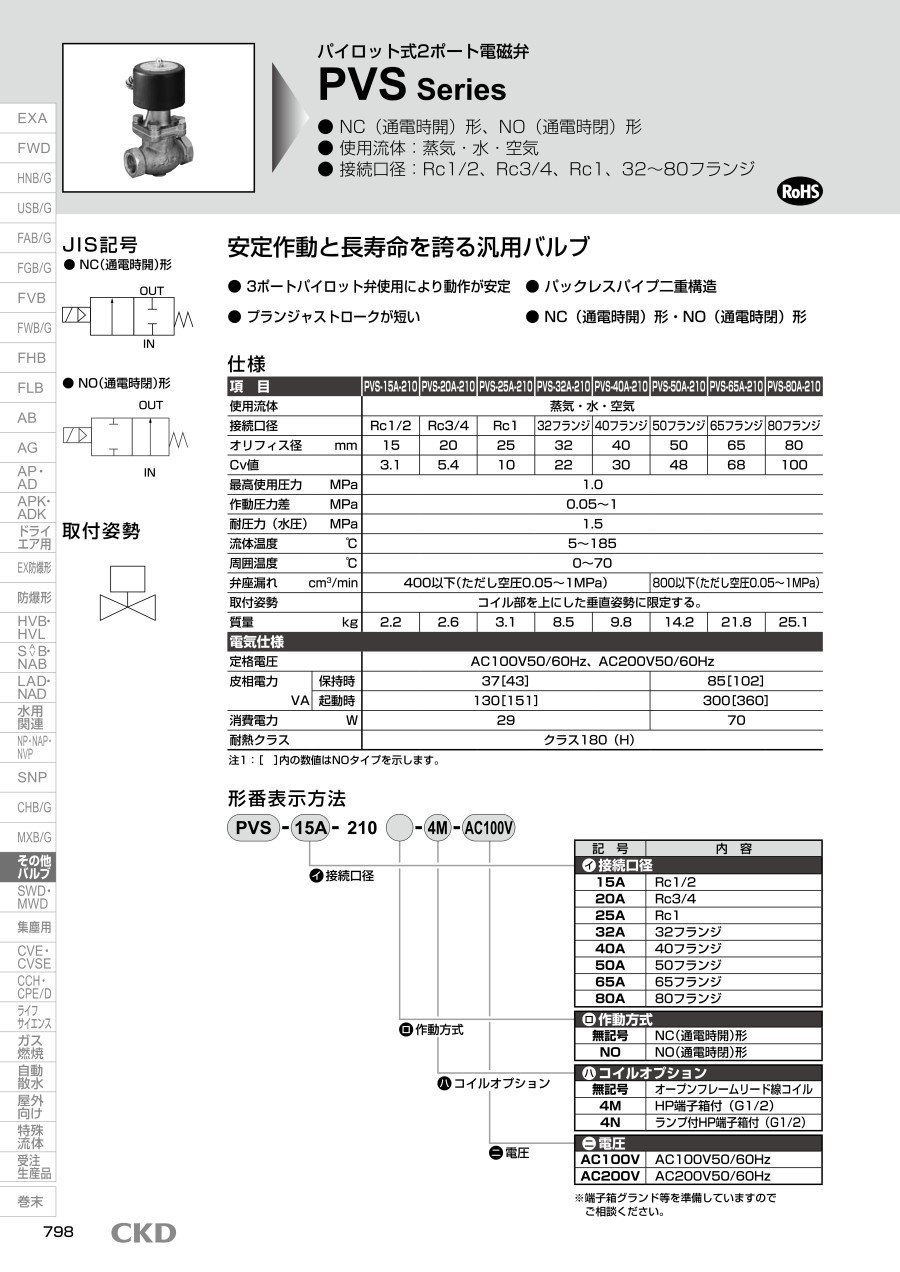

パイロット式2ポート電磁弁 PVSシリーズの仕様
| 項目 | PVS-15A-210 | PVS-20A-210 | PVS-25A-210 | PVS-32A-210 | PVS-40A-210 | PVS-50A-210 | PVS-65A-210 | PVS-80A-210 | |
|---|---|---|---|---|---|---|---|---|---|
| 使用流体 | 蒸気・水・空気 | ||||||||
| 接続口径 | Rc1/2 | Rc3/4 | Rc1 | 32フランジ | 40フランジ | 50フランジ | 65フランジ | 80フランジ | |
| オリフィス径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
| Cv値 | 3.1 | 5.4 | 10 | 22 | 30 | 48 | 68 | 100 | |
| 最高使用圧力 MPa | 1.0 | ||||||||
| 作動圧力差 MPa | 0.05～1 | ||||||||
| 耐圧力（水圧） MPa | 1.5 | ||||||||
| 流体温度 ℃ | 5～185 | ||||||||
| 周囲温度 ℃ | 0～70 | ||||||||
| 弁座漏れ cm3/min | 400以下（ただし空圧0.05～1MPa） | 800以下（ただし空圧0.05～1MPa） | |||||||
| 取付姿勢 | コイル部を上にした垂直姿勢に限定する。 | ||||||||
| 質量 kg | 2.2 | 2.6 | 3.1 | 8.5 | 9.8 | 14.2 | 21.8 | 25.1 | |
| 電気仕様 | |||||||||
| 定格電圧 | AC100V50／60Hz、AC200V50／60Hz | ||||||||
| 皮相電力 VA | 保持時 | 37［43］ | 85［102］ | ||||||
| 起動時 | 130［151］ | 300［360］ | |||||||
| 消費電力 W | 29 | 70 | |||||||
| 耐熱クラス | クラス180（H） | ||||||||
注1：［ ］内の数値はNOタイプを示します。
内部構造・部品リスト
NC（通電時開）形 PVS-15A〜80A-210
NO（通電時閉）形 PVS-15A〜80A-210NO
・ NO（通電時閉）形は非通電時、IN側の流体の圧力により主弁を開ける構造です。
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | コイル | - | - |
| 2 | コアー組立 | SUS405相当 | ステンレス |
| 3 | シェーディングコイル | C1100T | 銅 |
| 4 | プランジャ | SUS405相当 | ステンレス |
| 5 | ガスケット | PTFE | 四フッ化エチレン樹脂 |
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 6 | スプリング 注1 | SUS304 | ステンレス |
| 7 | 主弁 | SUS304・PTFE | ステンレス 四フッ化エチレン樹脂 |
| 8 | ボディ | CAC408 | 青銅鋳物 |
| 9 | Oリング | FKM | フッ素ゴム |
| 10 | ボルト | SWRM | 鋼 |
注1：50～80Aにはスプリングはありません。
注2：約1日使用後、ボルトを増し締めしてください。
外形図
PVS-15A〜25A-210
PVS-32A〜80A-210
PVS-80A-210
※dは接続口径（上記の仕様を参照ください。）
| 形番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| PVS-15A-210 | 90 | 152 | 29 | 107 | 27 | - | 84 | 61 |
| PVS-20A-210 | 100 | 159 | 35 | 114 | 31 | - | 84 | 61 |
| PVS-25A-210 | 110 | 170 | 46 | 125 | 33 | - | 84 | 61 |
| PVS-32A-210 | 170 | 181 | 135 | 136 | - | 100 | 84 | 61 |
| PVS-40A-210 | 180 | 191 | 140 | 146 | - | 105 | 84 | 61 |
| PVS-50A-210 | 180 | 238 | 155 | 177 | - | 120 | 100 | 69 |
| PVS-65A-210 | 210 | 263 | 175 | 203 | - | 140 | 100 | 69 |
| PVS-80A-210 | 240 | 290 | 185 | 230 | - | 150 | 100 | 69 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,370円 ( 30,107円 ) | 16日目 |
30,407円 ( 33,448円 ) | 8日目 |
29,094円 ( 32,003円 ) | 16日目 |
31,131円 ( 34,244円 ) | 16日目 |
29,630円 ( 32,593円 ) | 4日目 |
26,961円 ( 29,657円 ) | 3日目 |
30,984円 ( 34,082円 ) | 16日目 |
30,984円 ( 34,082円 ) | 16日目 |
31,370円 ( 34,507円 ) | 16日目 |
31,370円 ( 34,507円 ) | 16日目 |
29,496円 ( 32,446円 ) | 13日目 |
29,496円 ( 32,446円 ) | 13日目 |
30,614円 ( 33,675円 ) | 16日目 |
35,840円 ( 39,424円 ) | 16日目 |
35,832円 ( 39,415円 ) | 16日目 |
30,996円 ( 34,096円 ) | 16日目 |
34,344円 ( 37,778円 ) | 3日目 |
25,423円 ( 27,965円 ) | 3日目 |
46,508円 ( 51,159円 ) | 16日目 |
40,788円 ( 44,867円 ) | 16日目 |
37,092円 ( 40,801円 ) | 16日目 |
37,092円 ( 40,801円 ) | 16日目 |
35,275円 ( 38,803円 ) | 13日目 |
35,275円 ( 38,803円 ) | 13日目 |
36,158円 ( 39,774円 ) | 16日目 |
36,158円 ( 39,774円 ) | 16日目 |
46,439円 ( 51,083円 ) | 16日目 |
38,064円 ( 41,870円 ) | 16日目 |
34,717円 ( 38,189円 ) | 5日目 |
38,346円 ( 42,181円 ) | 3日目 |
48,876円 ( 53,764円 ) | 16日目 |
48,876円 ( 53,764円 ) | 16日目 |
49,167円 ( 54,084円 ) | 16日目 |
43,180円 ( 47,498円 ) | 8日目 |
53,237円 ( 58,561円 ) | 13日目 |
41,305円 ( 45,436円 ) | 13日目 |
58,000円 ( 63,800円 ) | 16日目 |
58,000円 ( 63,800円 ) | 16日目 |
58,480円 ( 64,328円 ) | 16日目 |
58,480円 ( 64,328円 ) | 16日目 |
61,345円 ( 67,480円 ) | 13日目 |
39,439円 ( 43,383円 ) | 3日目 |
75,060円 ( 82,566円 ) | 16日目 |
75,060円 ( 82,566円 ) | 16日目 |
75,420円 ( 82,962円 ) | 16日目 |
75,420円 ( 82,962円 ) | 16日目 |
68,240円 ( 75,064円 ) | 13日目 |
68,240円 ( 75,064円 ) | 13日目 |
69,060円 ( 75,966円 ) | 16日目 |
69,060円 ( 75,966円 ) | 16日目 |
69,420円 ( 76,362円 ) | 16日目 |
89,879円 ( 98,867円 ) | 8日目 |
67,420円 ( 74,162円 ) | 3日目 |
73,672円 ( 81,039円 ) | 5日目 |
83,770円 ( 92,147円 ) | 16日目 |
83,770円 ( 92,147円 ) | 16日目 |
84,120円 ( 92,532円 ) | 16日目 |
84,120円 ( 92,532円 ) | 16日目 |
82,000円 ( 90,200円 ) | 13日目 |
82,000円 ( 90,200円 ) | 13日目 |
詳細情報
基本情報
安定作動と長寿命を誇る汎用バルブ。
【特長】
・3ポートパイロット弁使用により動作が安定。
・パックレスパイプ二重構造。
・プランジャストロークが短い。
・NC（通電時開）形、NO（通電時閉）形
・使用流体：蒸気、水、空気
・接続口径：Rc1/2、Rc3/4、Rc1、32～80フランジ
【用途】
・蒸気、水、空気の制御に最適。
