エアオペレイト式2ポート弁 電磁弁搭載形（シリンダバルブ） SVB※Vシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
エアオペレイト式2ポート弁電磁弁搭載形（シリンダバルブ）。【特長】・NC（通電時開）形：SVB1Vシリ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
エアオペレイト式2ポート弁 電磁弁搭載形 （シリンダバルブ） SVB※Vシリーズの仕様
製品仕様
| 項目 | SVB1V | SVB2V |
|---|---|---|
| 作動区分 | NC（通電時開）形 | NO（通電時閉）形 |
| 使用流体 | 低真空（空気、水） | |
| 流体粘度 mm2/s | 500以下 | |
| 作動圧力範囲 Pa（abs） | 1.3×102～7×105（ただし、タイプにより異なりますので、機種別仕様の作動圧力範囲を参照ください。） | |
| 耐圧（水圧にて） MPa | 2.0 | |
| 流体温度 ℃ | -10～60（凍結のないこと） | |
| 周囲温度 ℃ | -10～60 | |
| 弁座漏れ Pa・m3/s He | 1.33×10-3以下 | |
| 取付姿勢 | 自在 | |
製品仕様
| 定格電圧 | AC100V（50／60Hz）・110V（60Hz）、AC200V（50／60Hz）・220V（60Hz）、DC24V | ||
|---|---|---|---|
| 皮相電力（VA） | 保持時 | 3.6（50Hz）、2.8（60Hz） | |
| 起動時 | 11（50Hz）、9（60Hz） | ||
| 消費電力（W） | AC | 1.9（50Hz）、1.5（60Hz） | |
| DC | 2.0 | ||
| 耐熱クラス | B | ||
| 保護構造（IEC規格529） | グロメットリード線 | IPX2 | |
| DIN端子箱付（Pg9） | IPX5 | ||
| T型端子箱付（G1/2） | IPX5 | ||
注1：許容電圧範囲は定格電圧の±10%以内でご使用ください。

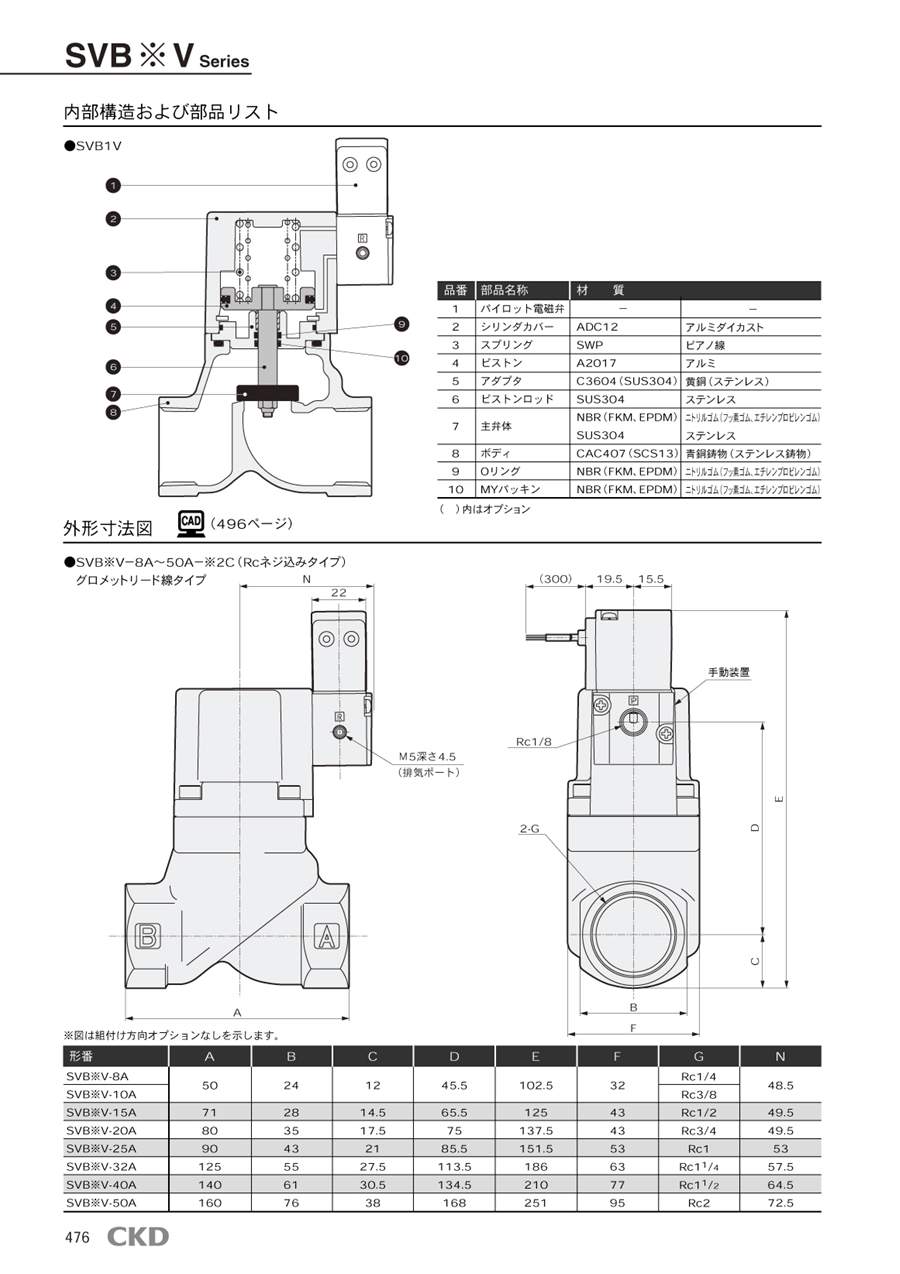

内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | パイロット電磁弁 | - | - |
| 2 | シリンダカバー | ADC12 | アルミダイカスト |
| 3 | スプリング | SWP | ピアノ線 |
| 4 | ピストン | A2017 | アルミ |
| 5 | アダプタ | C3604（SUS304） | 黄銅（ステンレス） |
| 6 | ピストンロッド | SUS304 | ステンレス |
| 7 | 主弁体 | NBR（FKM、EPDM） SUS304 | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） ステンレス |
| 8 | ボディ | CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 9 | Oリング | NBR（FKM、EPDM） | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） |
| 10 | MYパッキン | NBR（FKM、EPDM） | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） |
（ ）内はオプション
SVB※Vシリーズの外形寸法図
SVB※V-8A～50A-※2C（Rcネジ込みタイプ）
グロメットリード線タイプ
外形寸法図
※図は組付け方向オプションなしを示します。
| 形番 | A | B | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|
| SVB※V-8A | 50 | 24 | 12 | 45.5 | 102.5 | 32 | Rc1/4 | 48.5 |
| SVB※V-10A | Rc3/8 | |||||||
| SVB※V-15A | 71 | 28 | 14.5 | 65.5 | 125 | 43 | Rc1/2 | 49.5 |
| SVB※V-20A | 80 | 35 | 17.5 | 75 | 137.5 | 43 | Rc3/4 | 49.5 |
| SVB※V-25A | 90 | 43 | 21 | 85.5 | 151.5 | 53 | Rc1 | 53 |
| SVB※V-32A | 125 | 55 | 27.5 | 113.5 | 186 | 63 | Rc1 1/4 | 57.5 |
| SVB※V-40A | 140 | 61 | 30.5 | 134.5 | 210 | 77 | Rc1 1/2 | 64.5 |
| SVB※V-50A | 160 | 76 | 38 | 168 | 251 | 95 | Rc2 | 72.5 |
SVB※V-32F～50F-※2C（フランジタイプ）
グロメットリード線タイプ
外形寸法図
※図は組付け方向オプションなしを示します。
| 形番 | A | D | E | H | K | L | M | N |
|---|---|---|---|---|---|---|---|---|
| SVB※V-32F | 170 | 113.5 | 226 | 135 | 36 | 100 | 12 | 57.5 |
| SVB※V-40F | 180 | 134.5 | 249.5 | 140 | 42 | 105 | 12 | 64.5 |
| SVB※V-50F | 180 | 168 | 291 | 155 | 54 | 120 | 14 | 72.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,395円 ( 13,635円 ) | 9日目 |
- ( - ) | 6日目 |
12,689円 ( 13,958円 ) | 7日目 |
- ( - ) | 6日目 |
23,445円 ( 25,790円 ) | 7日目 |
- ( - ) | 6日目 |
24,393円 ( 26,832円 ) | 7日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
10,153円 ( 11,168円 ) | 7日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
エアオペレイト式2ポート弁電磁弁搭載形（シリンダバルブ）。
【特長】
・NC（通電時開）形：SVB1Vシリーズ、NO（通電時閉）形：SVB2Vシリーズ
・接続口径：Rc3/8、Rc1/2
【用途】
・低真空（空気、水）の制御に最適
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
