エアオペレイト式2ポート弁 電磁弁搭載形（シリンダバルブ） SVB※Sシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
エアオペレイト式2ポート弁電磁弁搭載形（シリンダバルブ）。【特長】・NC（通電時開）形：SVB1Sシリ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
エアオペレイト式2ポート弁 電磁弁搭載形 （シリンダバルブ） SVB※Sシリーズの仕様
製品仕様
| 項目 | SVB1S | SVB2S |
|---|---|---|
| 作動区分 | NC（通電時開）形 | NO（通電時閉）形 |
| 使用流体 | 蒸気・水・空気・腐食性のない液体 | |
| 液体粘度 mm2/s | 500以下 | |
| 作動圧力範囲 MPa | 0～1 | |
| 耐圧（水圧にて） MPa | 2.0 | |
| パイロットエア圧力 MPa | 0.35～0.7 | - |
| 流体温度 ℃ | -10～184（凍結のないこと） | |
| 周囲温度 ℃ | -10～60 | |
| 弁座漏れ cm3/min | 300以下（空気圧0.02～1MPaにて） | |
| 取付姿勢 | 自在 | |
製品仕様
| 定格電圧 | AC100V（50／60Hz）・110V（60Hz）、AC200V（50／60Hz）・220V（60Hz）、DC24V | ||
|---|---|---|---|
| 皮相電力（VA） | 保持時 | 3.6（50Hz）、2.8（60Hz） | |
| 起動時 | 11（50Hz）、9（60Hz） | ||
| 消費電力（W） | AC | 1.9（50Hz）、1.5（60Hz） | |
| DC | 2.0 | ||
| 耐熱クラス | B | ||
| 保護構造（IEC規格529） | グロメットリード線 | IPX2 | |
| DIN端子箱付（Pg9） | IPX5 | ||
| T型端子箱付（G1/2） | IPX5 | ||
注1：許容電圧範囲は定格電圧の±10%以内でご使用ください。
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | パイロット電磁弁 | - | - |
| 2 | シリンダカバー | ADC12 | アルミダイカスト |
| 3 | スプリング | SWP | ピアノ線 |
| 4 | ピストン | A2017 | アルミ |
| 5 | アダプタ | C3604（SUS304） | 黄銅（ステンレス） |
| 6 | ピストンロッド | SUS304 | ステンレス |
| 7 | 主弁体 | PTFE | 四フッ化エチレン樹脂 |
| 8 | ボディ | CAC407（SUS13） | 青銅鋳物（ステンレス鋳物） |
| 9 | ロッドパッキン | PTFE | 四フッ化エチレン樹脂 |
（ ）内はオプション

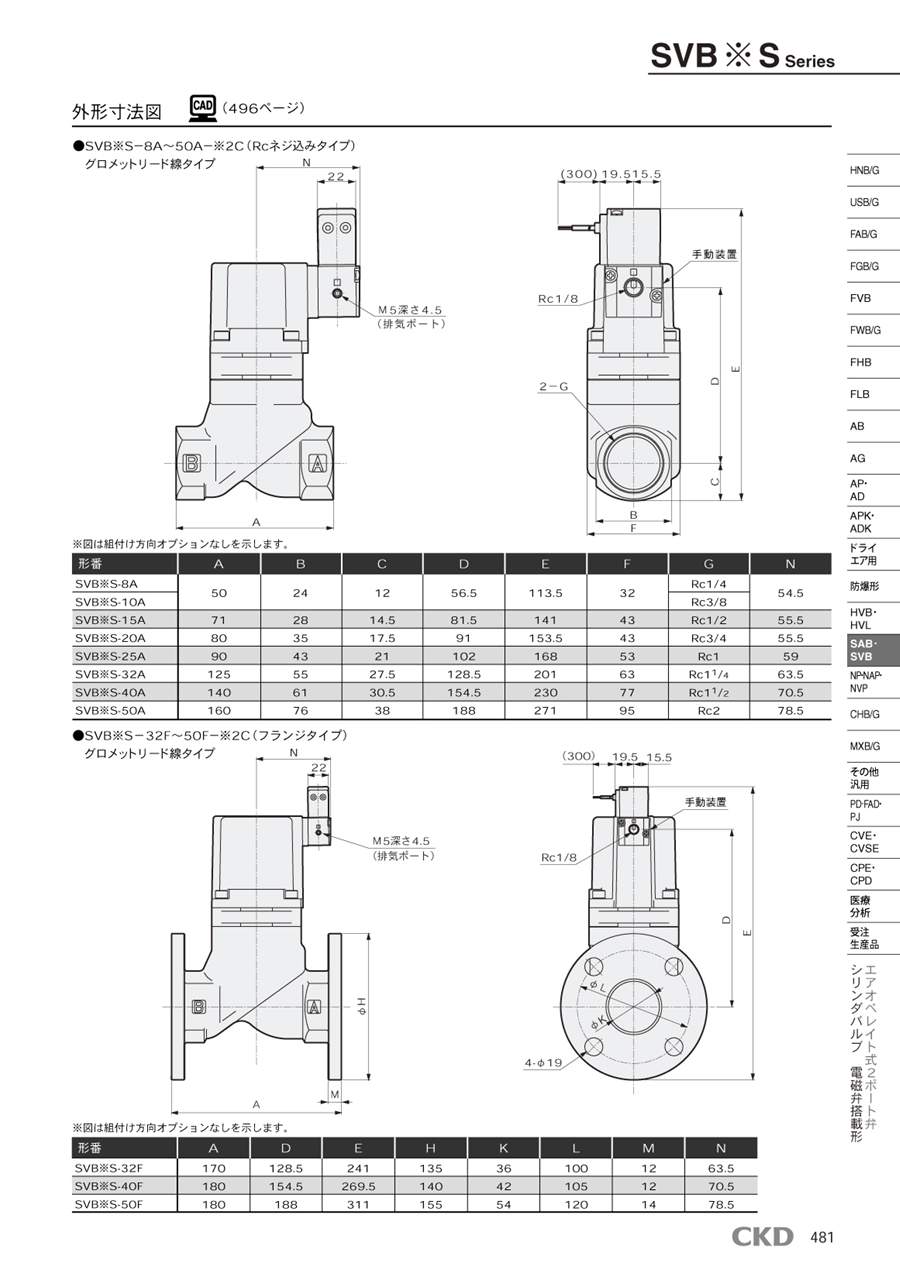

SVB※Sシリーズの外形寸法図
SVB※S-8A～50A-※2C（Rcネジ込みタイプ）
グロメットリード線タイプ
外形寸法図
※図は組付け方向オプションなしを示します。
| 形番 | A | B | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|
| SVB※S-8A | 50 | 24 | 12 | 56.5 | 113.5 | 32 | Rc1/4 | 54.5 |
| SVB※S-10A | Rc3/8 | |||||||
| SVB※S-15A | 71 | 28 | 14.5 | 81.5 | 141 | 43 | Rc1/2 | 55.5 |
| SVB※S-20A | 80 | 35 | 17.5 | 91 | 153.5 | 43 | Rc3/4 | 55.5 |
| SVB※S-25A | 90 | 43 | 21 | 102 | 168 | 53 | Rc1 | 59 |
| SVB※S-32A | 125 | 55 | 27.5 | 128.5 | 201 | 63 | Rc1 1/4 | 63.5 |
| SVB※S-40A | 140 | 61 | 30.5 | 154.5 | 230 | 77 | Rc1 1/2 | 70.5 |
| SVB※S-50A | 160 | 76 | 38 | 188 | 271 | 95 | Rc2 | 78.5 |
SVB※S-32F～50F-※2C（フランジタイプ）
グロメットリード線タイプ
外形寸法図
※図は組付け方向オプションなしを示します。
| 形番 | A | D | E | H | K | L | M | N |
|---|---|---|---|---|---|---|---|---|
| SVB※S-32F | 170 | 128.5 | 241 | 135 | 36 | 100 | 12 | 63.5 |
| SVB※S-40F | 180 | 154.5 | 269.5 | 140 | 42 | 105 | 12 | 70.5 |
| SVB※S-50F | 180 | 188 | 311 | 155 | 54 | 120 | 14 | 78.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
18,939円 ( 20,833円 ) | 7日目 |
- ( - ) | 6日目 |
29,592円 ( 32,551円 ) | 9日目 |
29,878円 ( 32,866円 ) | 7日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
38,658円 ( 42,524円 ) | 7日目 |
38,658円 ( 42,524円 ) | 9日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
25,286円 ( 27,815円 ) | 7日目 |
- ( - ) | 6日目 |
44,996円 ( 49,496円 ) | 9日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
61,044円 ( 67,148円 ) | 7日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
18,413円 ( 20,254円 ) | 7日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 16日目 |
- ( - ) | 16日目 |
- ( - ) | 16日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
エアオペレイト式2ポート弁電磁弁搭載形（シリンダバルブ）。
【特長】
・NC（通電時開）形：SVB1Sシリーズ、NO（通電時閉）形：SVB2Sシリーズ
・接続口径：Rc1/4～Rc2、32～50フランジ
【用途】
・蒸気、水、空気、腐食性のない液体の制御に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
