エアオペレイト式2ポート弁 シリンダバルブ SAB※Sシリーズ
- 通常単価(税別)
- 12,317円～97,876円
- 税込単価
- 13,549円～107,664円
エアオペレイト式の2ポート弁。【特長】・NC（ノーマルクローズ）形、NO（ノー...
詳細情報を確認する- 使用流体
- 空気 / 水 / 蒸気
- 種類
- エアオペレート式
- 使用環境
- 標準
- 使用温度範囲 (℃)
- -10::184
- 用途
- 単体
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が432型番あります。
商品仕様

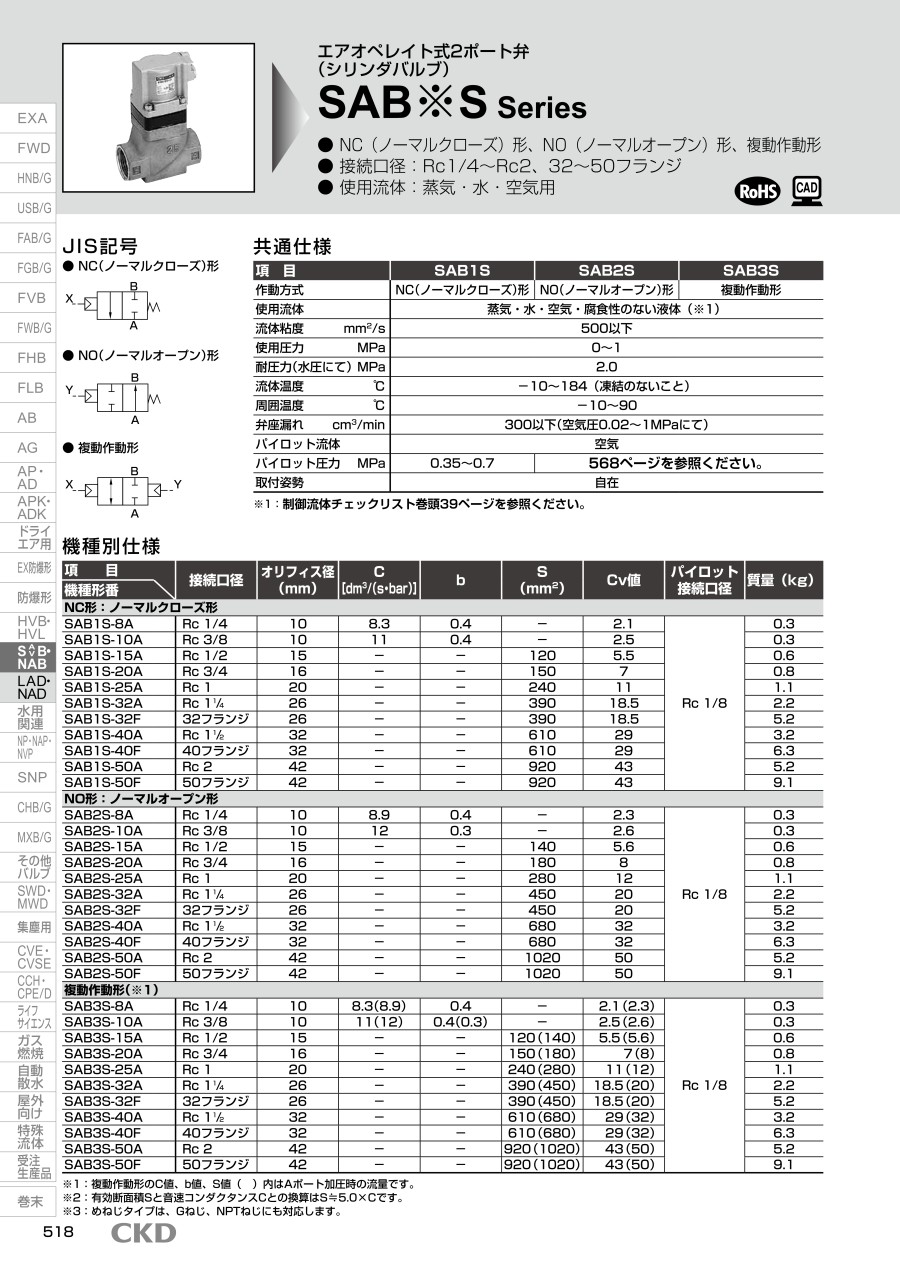

エアオペレイト式2ポート弁 （シリンダバルブ） SAB※Sシリーズの仕様
製品仕様
| 項目 | SAB1S | SAB2S | SAB3S |
|---|---|---|---|
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 | 複動作動形 |
| 使用流体 | 蒸気・水・空気・腐食性のない液体 | ||
| 流体粘度 mm2/s | 500以下 | ||
| 使用圧力 MPa | 0～1 | ||
| 耐圧力（水圧にて） MPa | 2.0 | ||
| 流体温度 ℃ | -10～184（凍結のないこと） | ||
| 周囲温度 ℃ | -10～90 | ||
| 弁座漏れ cm3/min | 300以下（空気圧0.02～1MPaにて） | ||
| パイロット流体 | 空気 | ||
| 取付姿勢 | 自在 | ||
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダカバー | ADC12 | アルミダイカスト |
| 2 | ピストン | A2017 | アルミ |
| 3 | アダプタ | C3604（SUS304） | 黄銅（ステンレス） |
| 4 | ピストンロッド | SUS304 | ステンレス |
| 5 | 主弁体 | PTFE | 四フッ化エチレン樹脂 |
| 6 | ボディ | CAC408（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 7 | スプリング | SWP | ピアノ線 |
| 8 | ロッドパッキン | PTFE | 四フッ化エチレン樹脂 |
（ ）内はオプション
SAB※Sシリーズの外形寸法図
SAB※S-8※～50※（めねじタイプ）
外形寸法図
| 形番 | A | B | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|
| SAB※S-8A・G・N | 50 | 24 | 12 | 52.5 | 82.5 | 32 | Rc1/4・G1/4・1/4-18NPT | 37（42） |
| SAB※S-10A・G・N | Rc3/8・G3/8・3/8-18NPT | |||||||
| SAB※S-15A・G・N | 71 | 28 | 14.5 | 77.5 | 110 | 43 | Rc1/2・G1/2・1/2-14NPT | 38（43） |
| SAB※S-20A・G・N | 80 | 35 | 17.5 | 87 | 122.5 | 43 | Rc3/4・G3/4・3/4-14NPT | 38（43） |
| SAB※S-25A・G・N | 90 | 43 | 21 | 98 | 137 | 53 | Rc1・G1・1-11.5NPT | 41.5（46.5） |
| SAB※S-32A・G・N | 125 | 55 | 27.5 | 124.5 | 170 | 63 | Rc1 1/4・G1 1/4・1 1/4-11.5NPT | 46（51） |
| SAB※S-40A・G・N | 140 | 61 | 30.5 | 150.5 | 199 | 77 | Rc1 1/2・G1 1/2・1 1/2-11.5NPT | 53（58） |
| SAB※S-50A・G・N | 160 | 76 | 38 | 184 | 240 | 95 | Rc2・G2・2-11.5NPT | 61（66） |
※1：（ ）内はねじ種類G。
SAB※S-32F～50F（フランジタイプ）
外形寸法図
| 形番 | A | D | E | H | K | L | M | N |
|---|---|---|---|---|---|---|---|---|
| SAB※S-32F | 170 | 124.5 | 210 | 135 | 36 | 100 | 12 | 46 |
| SAB※S-40F | 180 | 150.5 | 238.5 | 140 | 42 | 105 | 12 | 53 |
| SAB※S-50F | 180 | 184 | 279.5 | 155 | 54 | 120 | 14 | 61 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,885円 ( 15,274円 ) | 9日目 |
15,018円 ( 16,520円 ) | 9日目 |
15,000円 ( 16,500円 ) | 9日目 |
19,067円 ( 20,974円 ) | 9日目 |
21,575円 ( 23,733円 ) | 9日目 |
21,090円 ( 23,199円 ) | 9日目 |
19,067円 ( 20,974円 ) | 9日目 |
21,374円 ( 23,511円 ) | 9日目 |
20,892円 ( 22,981円 ) | 9日目 |
13,885円 ( 15,274円 ) | 19日目 |
14,303円 ( 15,733円 ) | 19日目 |
15,000円 ( 16,500円 ) | 19日目 |
19,067円 ( 20,974円 ) | 19日目 |
19,418円 ( 21,360円 ) | 19日目 |
21,090円 ( 23,199円 ) | 19日目 |
19,067円 ( 20,974円 ) | 19日目 |
21,374円 ( 23,511円 ) | 19日目 |
20,892円 ( 22,981円 ) | 19日目 |
14,024円 ( 15,426円 ) | 3日目 |
14,257円 ( 15,683円 ) | 6日目 |
15,290円 ( 16,819円 ) | 9日目 |
19,733円 ( 21,706円 ) | 9日目 |
25,125円 ( 27,638円 ) | 21日目 |
21,552円 ( 23,707円 ) | 9日目 |
21,159円 ( 23,275円 ) | 9日目 |
20,084円 ( 22,092円 ) | 9日目 |
21,552円 ( 23,707円 ) | 9日目 |
14,022円 ( 15,424円 ) | 9日目 |
14,257円 ( 15,683円 ) | 19日目 |
15,290円 ( 16,819円 ) | 19日目 |
19,733円 ( 21,706円 ) | 6日目 |
19,895円 ( 21,885円 ) | 19日目 |
21,552円 ( 23,707円 ) | 19日目 |
21,159円 ( 23,275円 ) | 9日目 |
20,084円 ( 22,092円 ) | 19日目 |
21,552円 ( 23,707円 ) | 19日目 |
16,386円 ( 18,025円 ) | 3日目 |
14,977円 ( 16,475円 ) | 9日目 |
15,360円 ( 16,896円 ) | 9日目 |
17,586円 ( 19,345円 ) | 9日目 |
17,362円 ( 19,098円 ) | 9日目 |
27,615円 ( 30,377円 ) | 在庫品1日目当日出荷可能 |
26,949円 ( 29,644円 ) | 6日目 |
22,667円 ( 24,934円 ) | 9日目 |
24,673円 ( 27,140円 ) | 6日目 |
24,554円 ( 27,009円 ) | 9日目 |
26,571円 ( 29,228円 ) | 3日目 |
22,883円 ( 25,171円 ) | 9日目 |
22,667円 ( 24,934円 ) | 9日目 |
24,673円 ( 27,140円 ) | 19日目 |
24,324円 ( 26,756円 ) | 9日目 |
14,600円 ( 16,060円 ) | 9日目 |
14,977円 ( 16,475円 ) | 6日目 |
15,360円 ( 16,896円 ) | 19日目 |
17,586円 ( 19,345円 ) | 19日目 |
17,362円 ( 19,098円 ) | 19日目 |
24,129円 ( 26,542円 ) | 19日目 |
22,667円 ( 24,934円 ) | 19日目 |
22,667円 ( 24,934円 ) | 19日目 |
24,673円 ( 27,140円 ) | 19日目 |
詳細情報
基本情報
エアオペレイト式の2ポート弁。
【特長】
・NC（ノーマルクローズ）形、NO（ノーマルオープン）形、複動作動形
・接続口径：Rc1/4～Rc2、32～50フランジ
・使用流体：蒸気、水、空気用
【用途】
・蒸気、水、空気、腐食性のない液体の制御に最適。
・防爆雰囲気でも使用可能。
