エアオペレイト式2ポート弁 シリンダバルブ SAB※Aシリーズ
- 通常単価(税別)
- 7,422円～93,566円
- 税込単価
- 8,164円～102,923円
エアオペレイト式の2ポート弁。【特長】・NC（ノーマルクローズ）形、NO（ノー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が702型番あります。
商品仕様

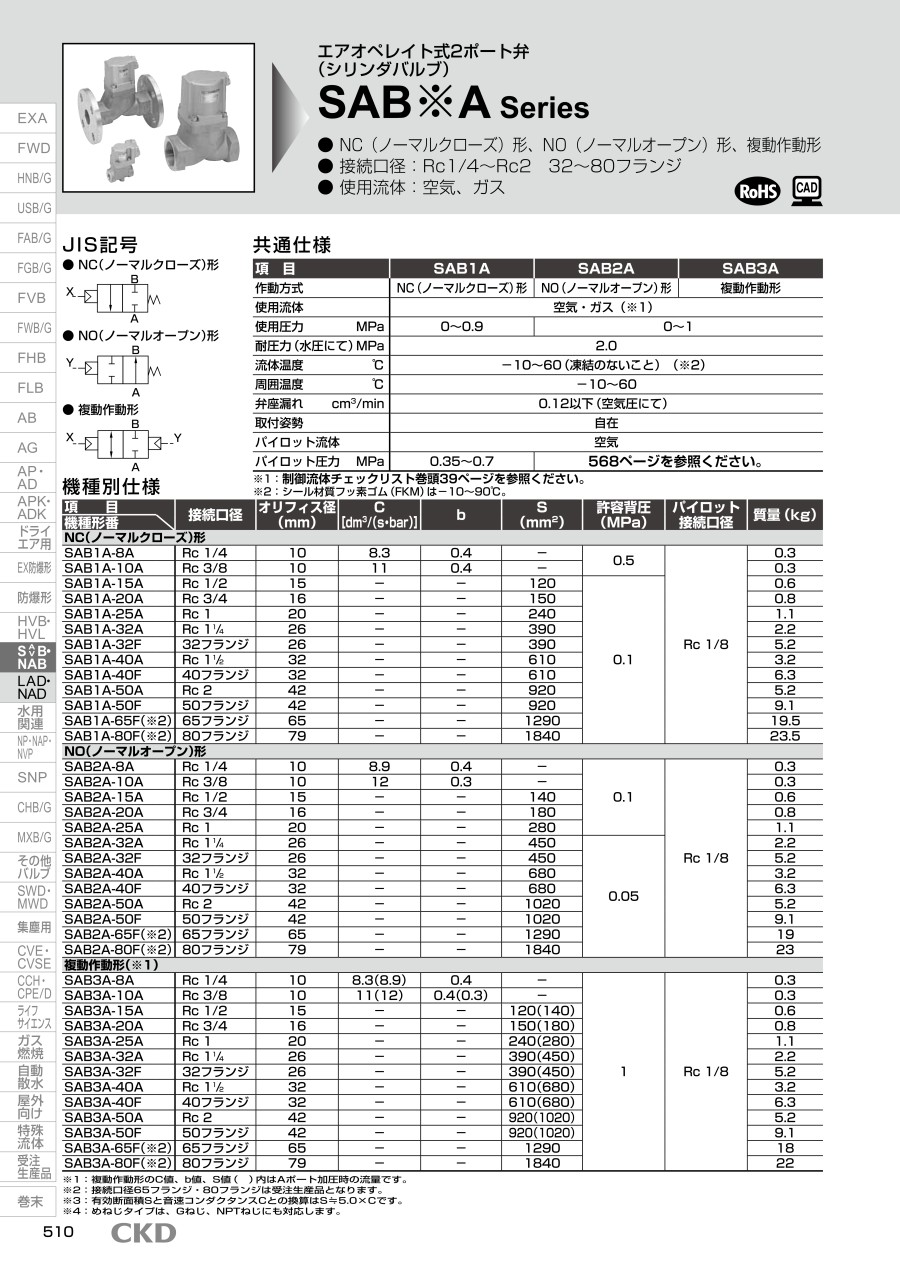

エアオペレイト式2ポート弁 （シリンダバルブ） SAB※Aシリーズの仕様
製品仕様
| 項目 | SAB1A | SAB2A | SAB3A |
|---|---|---|---|
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 | 複動作動形 |
| 使用流体 | 空気・ガス | ||
| 使用圧力 MPa | 0～0.9 | 0～1 | |
| 耐圧力（水圧にて） MPa | 2.0 | ||
| 流体温度 ℃ | -10～60（凍結のないこと）（※1） | ||
| 周囲温度 ℃ | -10～60 | ||
| 弁座漏れ cm3/min | 0.12以下（空気圧にて） | ||
| 取付姿勢 | 自在 | ||
| パイロット流体 | 空気 | ||
※1：シール材質フッ素ゴム（FKM）は-10～+90℃。
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダカバー | ADC12 | アルミダイカスト |
| 2 | ピストン | A2017 | アルミ |
| 3 | アダプタ | C3604（SUS304） | 黄銅（ステンレス） |
| 4 | ピストンロッド | SUS304 | ステンレス |
| 5 | 主弁体 | NBR（FKM、EPDM） SUS304 | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） ステンレス |
| 6 | ボディ | CAC408（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 7 | スプリング | SWP | ピアノ線 |
| 8 | Oリング | NBR（FKM、EPDM） | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） |
| 9 | MYパッキン | NBR（FKM、EPDM） | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） |
- ※ 1：（ ）内はオプション。
- ※ 2：65F、80Fはボディ材質FC250（鋳鉄）になり、主弁体材質はFKMになります。
SAB※Aシリーズの外形寸法図
SAB※A-8※～50※（めねじタイプ）
外形寸法図
| 形番 | A | B | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|
| SAB※A-8A・G・N | 50 | 24 | 12 | 41.5 | 71.5 | 32 | Rc1/4・G1/4・1/4-18NPT | 37（42） |
| SAB※A-10A・G・N | Rc3/8・G3/8・3/8-18NPT | |||||||
| SAB※A-15A・G・N | 71 | 28 | 14.5 | 61.5 | 94 | 43 | Rc1/2・G1/2・1/2-14NPT | 38（43） |
| SAB※A-20A・G・N | 80 | 35 | 17.5 | 71 | 106.5 | 43 | Rc3/4・G3/4・3/4-14NPT | 38（43） |
| SAB※A-25A・G・N | 90 | 43 | 21 | 81.5 | 120.5 | 53 | Rc1・G1・1-11.5NPT | 41.5（46.5） |
| SAB※A-32A・G・N | 125 | 55 | 27.5 | 109.5 | 155 | 63 | Rc1 1/4・G1 1/4・1 1/4-11.5NPT | 46（51） |
| SAB※A-40A・G・N | 140 | 61 | 30.5 | 130.5 | 179 | 77 | Rc1 1/2・G1 1/2・1 1/2-11.5NPT | 53（58） |
| SAB※A-50A・G・N | 160 | 76 | 38 | 164 | 220 | 95 | Rc2・G2・2-11.5NPT | 61（66） |
※1：（ ）内はねじ種類G。
SAB※A-32F～50F（フランジタイプ）
外形寸法図
| 形番 | A | D | E | H | K | L | M | N |
|---|---|---|---|---|---|---|---|---|
| SAB※A-32F | 170 | 109.5 | 195 | 135 | 36 | 100 | 12 | 46 |
| SAB※A-40F | 180 | 130.5 | 218.5 | 140 | 42 | 105 | 12 | 53 |
| SAB※A-50F | 180 | 164 | 259.5 | 155 | 54 | 120 | 14 | 61 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,424円 ( 8,166円 ) | 6日目 |
8,625円 ( 9,488円 ) | 6日目 |
9,043円 ( 9,947円 ) | 9日目 |
9,031円 ( 9,934円 ) | 9日目 |
15,115円 ( 16,627円 ) | 9日目 |
15,360円 ( 16,896円 ) | 9日目 |
17,441円 ( 19,185円 ) | 6日目 |
16,690円 ( 18,359円 ) | 9日目 |
8,500円 ( 9,350円 ) | 9日目 |
8,914円 ( 9,805円 ) | 9日目 |
16,147円 ( 17,762円 ) | 9日目 |
16,534円 ( 18,187円 ) | 9日目 |
7,422円 ( 8,164円 ) | 9日目 |
7,841円 ( 8,625円 ) | 9日目 |
8,612円 ( 9,473円 ) | 9日目 |
9,031円 ( 9,934円 ) | 9日目 |
15,115円 ( 16,627円 ) | 19日目 |
15,360円 ( 16,896円 ) | 19日目 |
16,300円 ( 17,930円 ) | 19日目 |
16,690円 ( 18,359円 ) | 19日目 |
8,500円 ( 9,350円 ) | 19日目 |
8,914円 ( 9,805円 ) | 19日目 |
16,147円 ( 17,762円 ) | 19日目 |
16,534円 ( 18,187円 ) | 19日目 |
8,469円 ( 9,316円 ) | 3日目 |
8,928円 ( 9,821円 ) | 6日目 |
8,797円 ( 9,677円 ) | 9日目 |
9,216円 ( 10,138円 ) | 9日目 |
16,004円 ( 17,604円 ) | 9日目 |
16,394円 ( 18,033円 ) | 9日目 |
17,187円 ( 18,906円 ) | 9日目 |
17,578円 ( 19,336円 ) | 9日目 |
8,657円 ( 9,523円 ) | 9日目 |
9,072円 ( 9,979円 ) | 9日目 |
17,027円 ( 18,730円 ) | 9日目 |
17,414円 ( 19,155円 ) | 9日目 |
7,557円 ( 8,313円 ) | 9日目 |
8,116円 ( 8,928円 ) | 9日目 |
8,797円 ( 9,677円 ) | 19日目 |
9,216円 ( 10,138円 ) | 19日目 |
16,004円 ( 17,604円 ) | 19日目 |
16,394円 ( 18,033円 ) | 19日目 |
17,187円 ( 18,906円 ) | 19日目 |
17,578円 ( 19,336円 ) | 19日目 |
8,657円 ( 9,523円 ) | 19日目 |
9,072円 ( 9,979円 ) | 19日目 |
17,027円 ( 18,730円 ) | 19日目 |
17,414円 ( 19,155円 ) | 19日目 |
9,297円 ( 10,227円 ) | 3日目 |
8,803円 ( 9,683円 ) | 48日目 |
8,871円 ( 9,758円 ) | 9日目 |
9,726円 ( 10,699円 ) | 9日目 |
10,145円 ( 11,160円 ) | 9日目 |
10,014円 ( 11,015円 ) | 9日目 |
17,928円 ( 19,721円 ) | 9日目 |
18,318円 ( 20,150円 ) | 6日目 |
18,146円 ( 19,961円 ) | 9日目 |
19,112円 ( 21,023円 ) | 6日目 |
19,503円 ( 21,453円 ) | 9日目 |
19,320円 ( 21,252円 ) | 9日目 |
詳細情報
基本情報
エアオペレイト式の2ポート弁。
【特長】
・NC（ノーマルクローズ）形、NO（ノーマルオープン）形、複動作動形
・接続口径：Rc1/4～Rc2、32～50フランジ
・使用流体：空気、ガス
【用途】
・空気、ガスの流体制御に最適。
・防爆雰囲気でも使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
■CKD商品選定ページはこちら。
