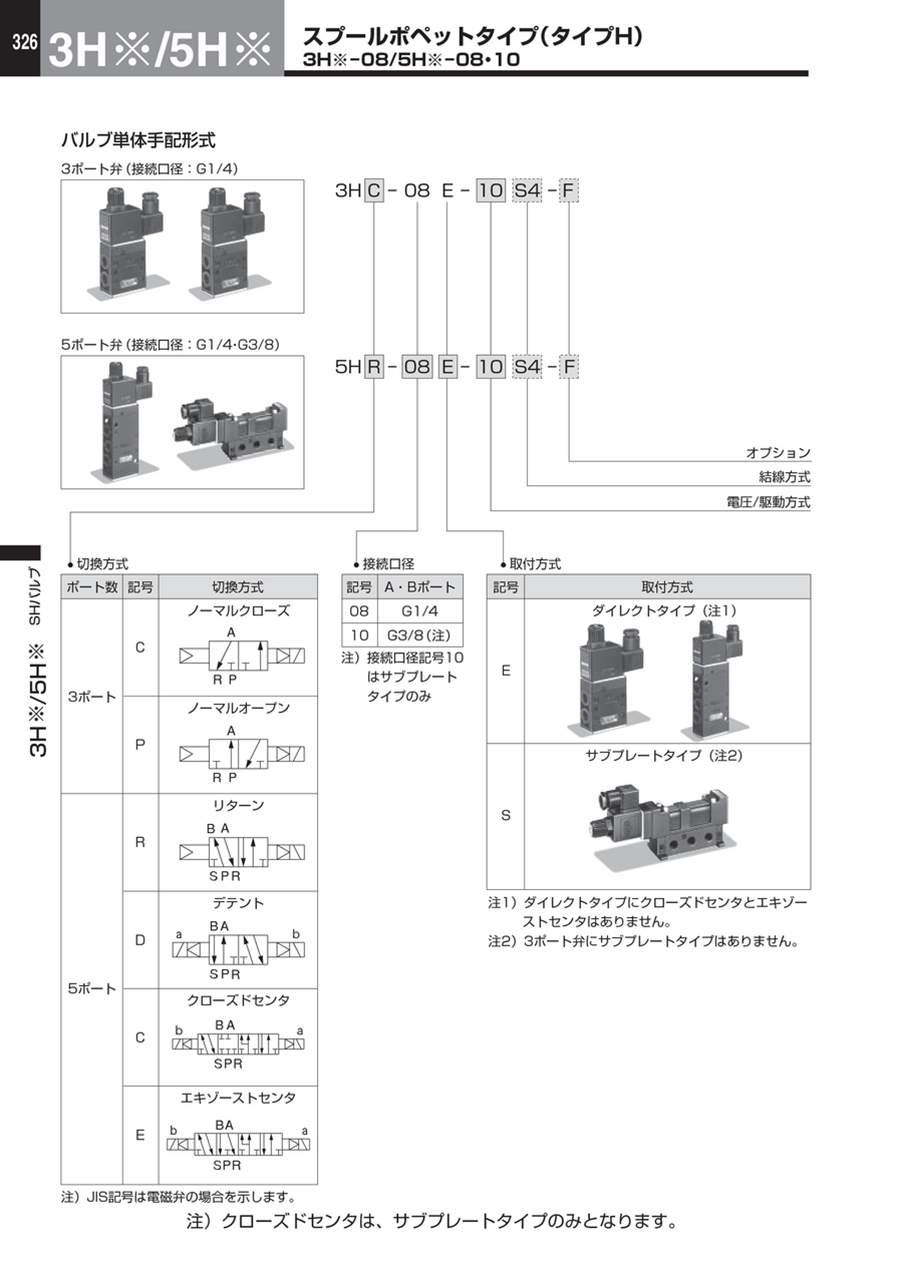

SHバルブ スプールポペットタイプ 3H※/5H※シリーズ（タイプH）
- 通常単価(税別)
- 16,807円～28,991円
- 税込単価
- 18,488円～31,890円
スプールポペット採用のSHバルブ。【特長】・Pポートのシールはポペット構造のた...
詳細情報を確認する商品情報
製品仕様
バルブ仕様
| 項目 | 機種 | |||||||
|---|---|---|---|---|---|---|---|---|
| 3ポート | 5ポート | |||||||
| 2位置 | 2位置 | 4位置 | ||||||
| ノーマルクローズ | ノーマルオープン | リターン | デテント | クローズドセンタ | エキゾーストセンタ | |||
| 形式記号 | ダイレクトタイプ | 3HC-08E | 3HP-08E | 5HR-08E | 5HD-08E | - | - | |
| サブプレートタイプ | - | - | 5HR-08S 5HR-10S | 5HD-08S 5HD-10S | 5HC-08S 5HC-10S | 5HE-08S 5HE-10S | ||
| 接続口径 | ダイレクト | P・A・B・R・S | G1/4 | - | ||||
| サブプレート | P・A・B・R・S | - | G1/4・G3/8 | |||||
| 注1）有効断面積 | 10mm2 | 16（12）mm2 | （10）mm2 | |||||
| 使用流体 | 空気 | |||||||
| 給油 | 不要（給油でも可、給油の場合には無添加タービン油1種 ISO VG32相当品） | |||||||
| 使用圧力範囲 | 0.15～1.0MPa | |||||||
| パイロット圧力範囲 | 使用圧力以上1.0MPa以下（マスタバルブの場合） | |||||||
| 耐圧力 | 1.6MPa | |||||||
| 注2）応答時間 ON時/OFF時 | 25/30ms以下 | 25/35ms以下 | 20ms以下 | 25/35ms以下 | ||||
| 使用温度範囲 | +5～+50℃（周囲温度および流体温度） | |||||||
| 手動方式 | プッシュ式 | |||||||
| 取付方向 | 自由 | |||||||
注1）（）はサブプレート・マニホールドタイプの値です。
注2）空気圧0.5MPa時の値です。2位置は反対の位置から、また4位置はバルブ中立位置からの値です。
汎用形電磁弁電気仕様（HR02コイル）
| 定格電圧 | DC24V | AC100V（DC100V） | AC200V | ||
|---|---|---|---|---|---|
| 許容電圧範囲 | 定格電圧±10％ | ||||
| 起動電流 | 50/60Hz | - | 90mA（-） | 50mA | |
| 保持電流 | 50/60Hz | 390mA | 90mA（100mA） | 50mA | |
| 消費電力 | 50/60Hz | 9.4W | 9.0VA（10W） | 10VA | |
| 許容回路漏れ電流値 | 19mA以下 | 8.5mA以下 | 5mA以下 | ||
| 絶縁等級 | B種 | ||||
| 結線部保護構造 | IP65相当（DINソケット式の場合） | ||||
| 結線方式 | リード線式（2,000mm）・ターミナル式・DINソケット式 | ||||
| リード線色 | 白/黒 | 青 | 赤 | ||
| 電気回路 | 回路方式 | 保護回路付 | |||
| 結線方式 | リード線式・ターミナル式・DINソケット式 | ||||
| 電圧種類 | DC用 | AC用 | |||
| 回路方式 | 表示灯・保護回路付 | ||||
| 結線方式 | ターミナル式・DINソケット式 | ||||
| 電圧種類 | DC用 | AC用 | |||
| 注1）表示灯 | 発光ダイオード（LED）：ON時点灯 | ネオンランプ：ON時点灯 | |||
注1）表示灯色はオレンジとグリーンの2種類があります。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,807円 ( 18,488円 ) | 6日目 |
23,030円 ( 25,333円 ) | 6日目 |
24,662円 ( 27,128円 ) | 7日目 |
23,030円 ( 25,333円 ) | 6日目 |
28,991円 ( 31,890円 ) | 51日目 |
21,081円 ( 23,189円 ) | 6日目 |
22,940円 ( 25,234円 ) | 6日目 |
詳細情報
基本情報
スプールポペット採用のSHバルブ。
【特長】
・Pポートのシールはポペット構造のため、異物のかみ込み等によるパッキンの損傷を防止します
・デテントタイプの切換位置や4位置の中立位置でもスプールには空気圧により常に保持力が働くため振動等による誤動作を防止します
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
