直動式2ポート電磁弁 マルチレックスバルブ AB21シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,837円～3,221円
- 税込単価
- 2,021円～3,543円
直動式の2ポート電磁弁。【特長】・水・空気・油・真空 : 多種類の流体を制御す...
詳細情報を確認する- 種類
- 電磁式
- 切換の種類
- 2ポートノーマルクローズ
- 接続種類
- Rc
- 使用環境
- 標準
- 駆動の種類
- 直動式
- 使用温度範囲 (℃)
- -10::40
- ソレノイド数
- シングル
- 作動圧力差範囲 (MPa)
- 0::1.5
- 用途
- 単体
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ボディ材質がアルミニウムの場合、使用流体：水は対応しておりません。

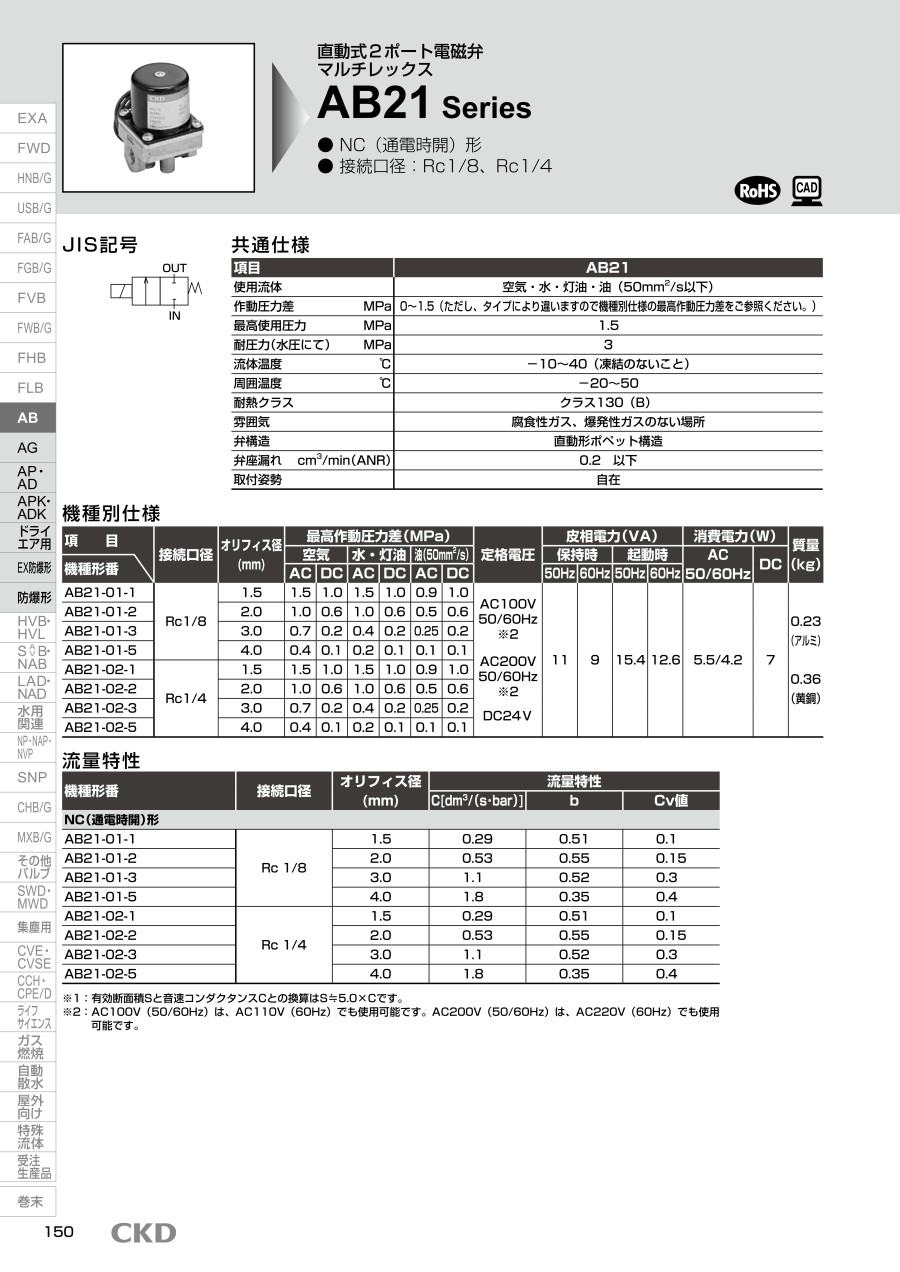

商品仕様
多種類の流体を制御するマルチレックスバルブシリーズ
| 項目 | AB21 |
|---|---|
| 使用流体 | 空気・水・灯油・油（50mm2/s以下） |
| 作動圧力差 MPa | 0〜1.5（ただし、タイプにより違いますので機種別仕様の最高作動圧力差をご参照ください。） |
| 最高使用圧力 MPa | 1.5 |
| 耐圧力（水圧にて） Mpa | 3 |
| 流体温度 ℃ | −10～+40(凍結のないこと) |
| 周囲温度 ℃ | −20～+50 |
| 耐熱クラス | クラス130（B） |
| 雰囲気 | 腐食性ガス、爆発性ガスのない場所 |
| 弁構造 | 直動形ポペット構造 |
| 弁座漏れ cm3/min（ANR） | 0.2 以下 |
| 取付姿勢 | 自在 |
共通仕様
| 項 目 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 機種形番 | 接続口径 | オリフィス径 (mm) | 最高作動圧力差（MPa） | 定格電圧 | 皮相電力（VA） | 消費電力（W） | 質量 kg | |||||||||||||||
| 空気 | 水・灯油 | 油（50mm2/s） | 保持時 | 起動時 | AC 50/60Hz | DC | ||||||||||||||||
| AC | DC | AC | DC | AC | DC | 50Hz | 60Hz | 50Hz | 60Hz | |||||||||||||
| AB21-01-1 | Rc1/8 | 1.5 | 1.5 | 1.0 | 1.5 | 1.0 | 0.9 | 1.0 | AC100V 50/60Hz ※2 AC200V 50/60Hz ※2 DC24Ｖ | 11 | 9 | 15.4 | 12.6 | 5.5/4.2 | 7 | 0.23 （アルミ） 0.36 （黄銅） | ||||||
| AB21-01-2 | 2.0 | 1.0 | 0.6 | 1.0 | 0.6 | 0.5 | 0.6 | |||||||||||||||
| AB21-01-3 | 3.0 | 0.7 | 0.2 | 0.4 | 0.2 | 0.25 | 0.2 | |||||||||||||||
| AB21-01-5 | 4.0 | 0.4 | 0.1 | 0.2 | 0.1 | 0.1 | 0.1 | |||||||||||||||
| AB21-02-1 | Rc1/4 | 1.5 | 1.5 | 1.0 | 1.5 | 1.0 | 0.9 | 1.0 | ||||||||||||||
| AB21-02-2 | 2.0 | 1.0 | 0.6 | 1.0 | 0.6 | 0.5 | 0.6 | |||||||||||||||
| AB21-02-3 | 3.0 | 0.7 | 0.2 | 0.4 | 0.2 | 0.25 | 0.2 | |||||||||||||||
| AB21-02-5 | 4.0 | 0.4 | 0.1 | 0.2 | 0.1 | 0.1 | 0.1 | |||||||||||||||
機種別仕様
| 機種形番 | 接続口径 | オリフィス径 (mm) | 流量特性 | |||||
|---|---|---|---|---|---|---|---|---|
| C[dm3/（s･bar）] | b | Cv値 | ||||||
| NC（通電時開）形 | ||||||||
| AB21-01-1 | Rc 1/8 | 1.5 | 0.29 | 0.51 | 0.1 | |||
| AB21-01-2 | 2.0 | 0.53 | 0.55 | 0.15 | ||||
| AB21-01-3 | 3.0 | 1.1 | 0.52 | 0.3 | ||||
| AB21-01-5 | 4.0 | 1.8 | 0.35 | 0.4 | ||||
| AB21-02-1 | Rc 1/4 | 1.5 | 0.29 | 0.51 | 0.1 | |||
| AB21-02-2 | 2.0 | 0.53 | 0.55 | 0.15 | ||||
| AB21-02-3 | 3.0 | 1.1 | 0.52 | 0.3 | ||||
| AB21-02-5 | 4.0 | 1.8 | 0.35 | 0.4 | ||||
流量特性
※1 : 有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×C。
※2 : AC100V（50 / 60Hz）は、AC110V（60Hz）でも使用可能。AC200V（50 / 60Hz）は、AC220V（60Hz）でも使用可能。
AB21の外観
AB21の内部構造
| 品番 | 部品名称 | 材質 | |||
|---|---|---|---|---|---|
| 1 | Oリング | フッ素ゴム | |||
| 2 | コイル | ー | |||
| 3 | コアー組立 | ステンレス | |||
| 4 | シェーディングコイル | 銅 | |||
| 5 | プランジャばね | ステンレス | |||
| 6 | プランジャ | ステンレス | |||
| 7 | Oリング | ニトリルまたはフッ素ゴム | |||
| 8 | シール | ニトリルまたはフッ素ゴム | |||
| 9 | ボディ | アルミまたは黄銅 | |||
AB21の部品リスト
AB21の寸法図（※リード線長さ250mm ）
（）内寸法は、ボディ : 黄銅の場合
AB21（取付板付）の寸法図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,274円 ( 2,501円 ) | 7日目 |
2,354円 ( 2,589円 ) | 10日目 |
2,749円 ( 3,024円 ) | 在庫品1日目当日出荷可能 |
2,129円 ( 2,342円 ) | 3日目 |
2,078円 ( 2,286円 ) | 5日目 |
2,562円 ( 2,818円 ) | 3日目 |
2,600円 ( 2,860円 ) | 8日目 |
2,472円 ( 2,719円 ) | 8日目 |
2,986円 ( 3,285円 ) | 6日目 |
2,431円 ( 2,674円 ) | 8日目 |
2,431円 ( 2,674円 ) | 6日目 |
2,714円 ( 2,985円 ) | 8日目 |
2,024円 ( 2,226円 ) | 在庫品1日目当日出荷可能 |
2,124円 ( 2,336円 ) | 在庫品1日目当日出荷可能 |
2,616円 ( 2,878円 ) | 7日目 |
2,037円 ( 2,241円 ) | 8日目 |
2,037円 ( 2,241円 ) | 8日目 |
2,543円 ( 2,797円 ) | 8日目 |
2,339円 ( 2,573円 ) | 8日目 |
2,224円 ( 2,446円 ) | 8日目 |
2,628円 ( 2,891円 ) | 8日目 |
2,274円 ( 2,501円 ) | 8日目 |
2,274円 ( 2,501円 ) | 在庫品1日目当日出荷可能 |
2,749円 ( 3,024円 ) | 6日目 |
2,399円 ( 2,639円 ) | 在庫品1日目当日出荷可能 |
2,087円 ( 2,296円 ) | 在庫品1日目当日出荷可能 |
2,661円 ( 2,927円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
2,474円 ( 2,721円 ) | 8日目 |
2,474円 ( 2,721円 ) | 8日目 |
2,873円 ( 3,160円 ) | 8日目 |
2,431円 ( 2,674円 ) | 8日目 |
2,431円 ( 2,674円 ) | 8日目 |
2,714円 ( 2,985円 ) | 8日目 |
2,559円 ( 2,815円 ) | 3日目 |
2,024円 ( 2,226円 ) | 在庫品1日目当日出荷可能 |
2,124円 ( 2,336円 ) | 8日目 |
2,499円 ( 2,749円 ) | 8日目 |
2,037円 ( 2,241円 ) | 6日目 |
2,170円 ( 2,387円 ) | 8日目 |
2,470円 ( 2,717円 ) | 8日目 |
2,339円 ( 2,573円 ) | 8日目 |
2,224円 ( 2,446円 ) | 8日目 |
2,699円 ( 2,969円 ) | 8日目 |
2,354円 ( 2,589円 ) | 8日目 |
2,354円 ( 2,589円 ) | 8日目 |
2,749円 ( 3,024円 ) | 8日目 |
2,087円 ( 2,296円 ) | 5日目 |
2,087円 ( 2,296円 ) | 5日目 |
3,221円 ( 3,543円 ) | 3日目 |
2,063円 ( 2,269円 ) | 在庫品1日目当日出荷可能 |
1,855円 ( 2,041円 ) | 3日目 |
2,600円 ( 2,860円 ) | 8日目 |
2,474円 ( 2,721円 ) | 8日目 |
2,873円 ( 3,160円 ) | 8日目 |
2,292円 ( 2,521円 ) | 5日目 |
2,431円 ( 2,674円 ) | 3日目 |
2,714円 ( 2,985円 ) | 8日目 |
2,312円 ( 2,543円 ) | 5日目 |
詳細情報
基本情報
直動式の2ポート電磁弁。
【特長】
・水・空気・油・真空 : 多種類の流体を制御するマルチレックスバルブシリーズ。
・高信頼・高品質に加え、豊富なオプションが設備・装置類の性能を確実に高める。
・NC（通電時開）形。
・接続口径 : Rc1/8、Rc1/4。
・注意 : ボディ材質がアルミニウムの場合、使用流体 : 水は対応していない。
【用途】
・流体の制御に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ボディ材質がアルミニウムの場合、使用流体：水は対応しておりません。
