温水用 直動式2ポート電磁弁 単体 ジャスフィットバルブ FHBシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
温水用の直動式2ポート電磁弁単体。【特長】・NC（通電時開）形・接続口径：Rc...
詳細情報を確認する- 使用流体
- 水
- 種類
- 電磁式
- 切換の種類
- 2ポートノーマルクローズ
- 使用環境
- 標準
- 駆動の種類
- 直動式
- ソレノイド数
- シングル
- ボディ材質
- 青銅
- 用途
- 単体
- 絶縁階級
- H
- コイル記号
- 4A
- 使用温度範囲 (℃)
- 1～90
- 作動圧力差 (MPa)
- 0～1.5
未確定：候補が4型番あります。
商品仕様

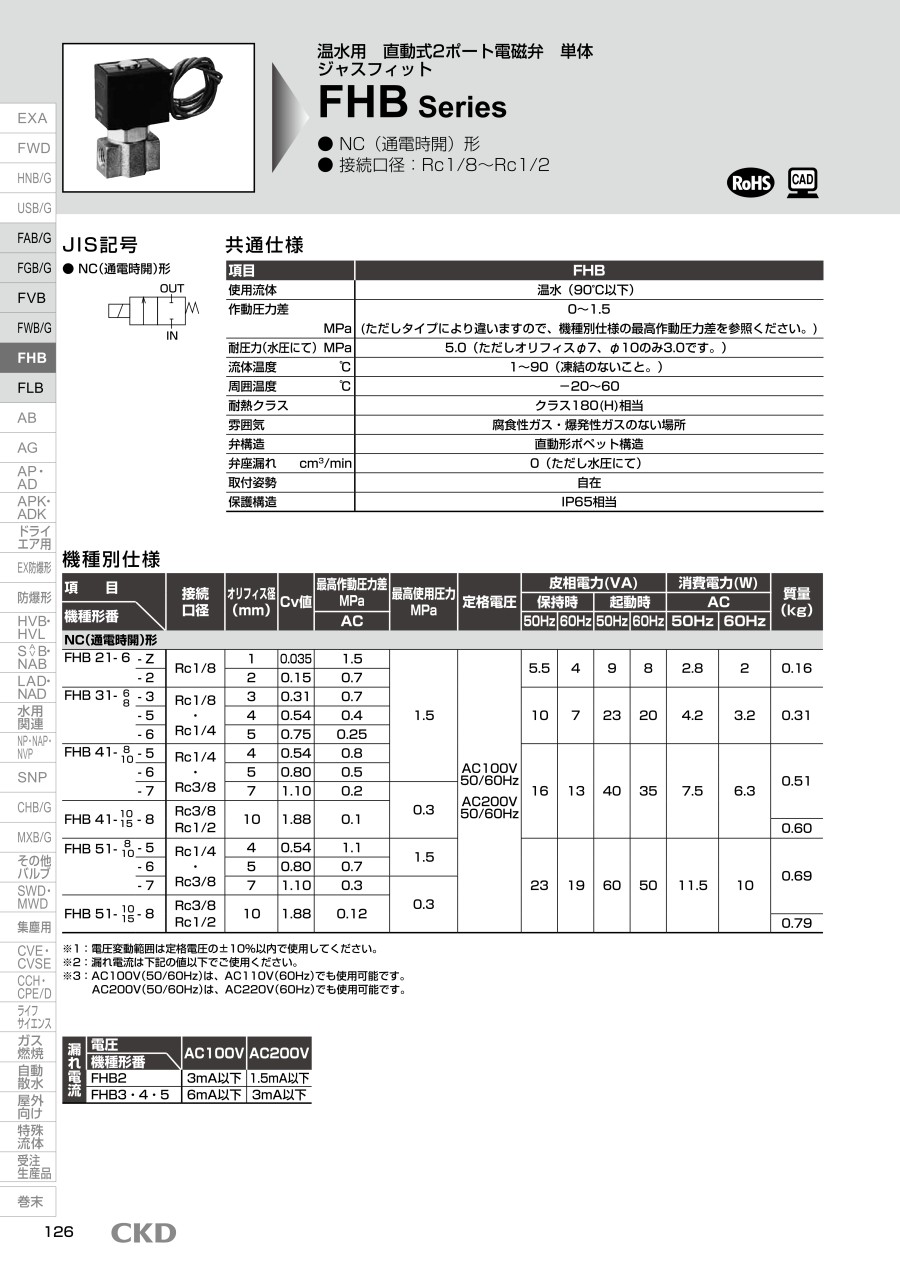

温水用 直動式2ポート電磁弁 単体 （ジャスフィットバルブ） FHBシリーズの仕様
製品仕様
| 項目 | FHB |
|---|---|
| 使用流体 | 温水（90℃以下） |
| 作動圧力差 MPa | 0～1.5 （ただしタイプにより違いますので、機種別仕様の最高作動圧力差を参照ください。） |
| 耐圧力（水圧にて） MPa | 5.0（ただしオリフィスφ7、φ10のみ3.0です。） |
| 流体温度 ℃ | 1～90（凍結のないこと。） |
| 周囲温度 ℃ | -20～60 |
| 耐熱クラス | クラス180（H）相当 |
| 雰囲気 | 腐食性ガス・爆発性ガスのない場所 |
| 弁構造 | 直動形ポペット構造 |
| 弁座漏れ cm3/min | 0（ただし水圧にて） |
| 取付姿勢 | 自在 |
| 保護構造 | IP65相当 |
製品仕様
| 機種形番 | 項目 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | オリフィス径 （mm） | Cv値 | 最高作動圧力差 MPa | 最高使用圧力 MPa | 定格電圧 | 皮相電力（VA） | 消費電力（W） | 質量 （kg） | |||||
| 保持時 | 起動時 | AC | |||||||||||
| AC | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||||||
| NC（通電時開）形 | |||||||||||||
| FHB 21-6-Z | Rc1/8 | 1 | 0.035 | 1.5 | 1.5 | AC 100V 50／60Hz AC 200V 50／60Hz | 5.5 | 4 | 9 | 8 | 2.8 | 2 | 0.16 |
| FHB 21-6-2 | 2 | 0.15 | 0.7 | ||||||||||
| FHB 31-6-3 FHB 31-8-3 | Rc1/8・Rc1/4 | 3 | 0.31 | 0.7 | 10 | 7 | 23 | 20 | 4.2 | 3.2 | 0.31 | ||
| FHB 31-6-5 FHB 31-8-5 | 4 | 0.54 | 0.4 | ||||||||||
| FHB 31-6-6 FHB 31-8-6 | 5 | 0.75 | 0.25 | ||||||||||
| FHB 41-8-5 FHB 41-10-5 | Rc1/4・Rc3/8 | 4 | 0.54 | 0.8 | 16 | 13 | 40 | 35 | 7.5 | 6.3 | 0.51 | ||
| FHB 41-8-7 FHB 41-10-7 | 7 | 1.10 | 0.2 | 0.3 | |||||||||
| FHB 41-10-8 FHB 41-15-8 | Rc3/8 Rc1/2 | 10 | 1.88 | 0.1 | 0.60 | ||||||||
| FHB 51-8-5 FHB 51-10-5 | Rc1/4・Rc3/8 | 4 | 0.54 | 1.1 | 1.5 | 23 | 19 | 60 | 50 | 11.5 | 10 | 0.69 | |
| FHB 51-8-6 FHB 51-10-6 | 5 | 0.80 | 0.7 | ||||||||||
| FHB 51-8-7 FHB 51-10-7 | 7 | 1.10 | 0.3 | 0.3 | |||||||||
| FHB 51-10-8 FHB 51-15-8 | Rc3/8 Rc1/2 | 10 | 1.88 | 0.12 | 0.79 | ||||||||
- ※ 1：電圧変動範囲は定格電圧の±10%以内で使用してください。
- ※ 2：漏れ電流は下記の値以下でご使用ください。
- ※ 3：AC100V（50/60Hz）は、AC110V（60Hz）でも使用可能です。AC200V（50/60Hz）は、AC220V（60Hz）でも使用可能です。
漏れ電流
| 機種形番 | 電圧 | |
|---|---|---|
| AC100V | AC200V | |
| FHB2 | 3mA以下 | 1.5mA以下 |
| FHB3・4・5 | 6mA以下 | 3mA以下 |
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | コイル組立 | - | - |
| 2 | コアー組立 | SUS、Cu | ステンレス、銅 |
| 3 | プランジャ組立 | SUS、FKM | ステンレス、フッ素ゴム |
| 4 | Oリング | EPDM | エチレンプロピレンゴム |
| 5 | スプリング | SUS | ステンレス |
| 6 | ボディ | CAC408 | 青銅鋳物 |
外形図
グロメットリード線（耐熱クラスH相当）タイプ
FHB※1-※-※-B4A
外形寸法図
※リード線長さ：300mm
| 形番 | A | B | C | D | E | F | G | H | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FHB21 | 32 | 14 | 8 | 45.5 | 56 | 15.5 | 19.5 | 22 | Rc1/8 | 15 | M4 深さ6 |
| FHB31 | 36 | 18 | 11 | 57.5 | 68.5 | 18.5 | 22.5 | 28 | Rc1/8、Rc1/4 | 18 | M5 深さ6 |
| FHB41 | 40 | 23 | 12 | 67 | 81 | 22.5 | 26 | 34 | Rc1/4、Rc3/8 | 18 | M5 深さ8 |
| FHB41-10・15-8（オリフィスφ10） | 50 | 29 | 15 | 76 | 90 | Rc3/8、Rc1/2 | |||||
| FHB51 | 40 | 23 | 12 | 73.5 | 89 | 26 | 29.5 | 40 | Rc1/4、RC3/8 | 18 | M5 深さ8 |
| FHB51-10・15-8（オリフィスφ10 | 50 | 29 | 15 | 82.5 | 98 | Rc3/8、Rc1/2 |
