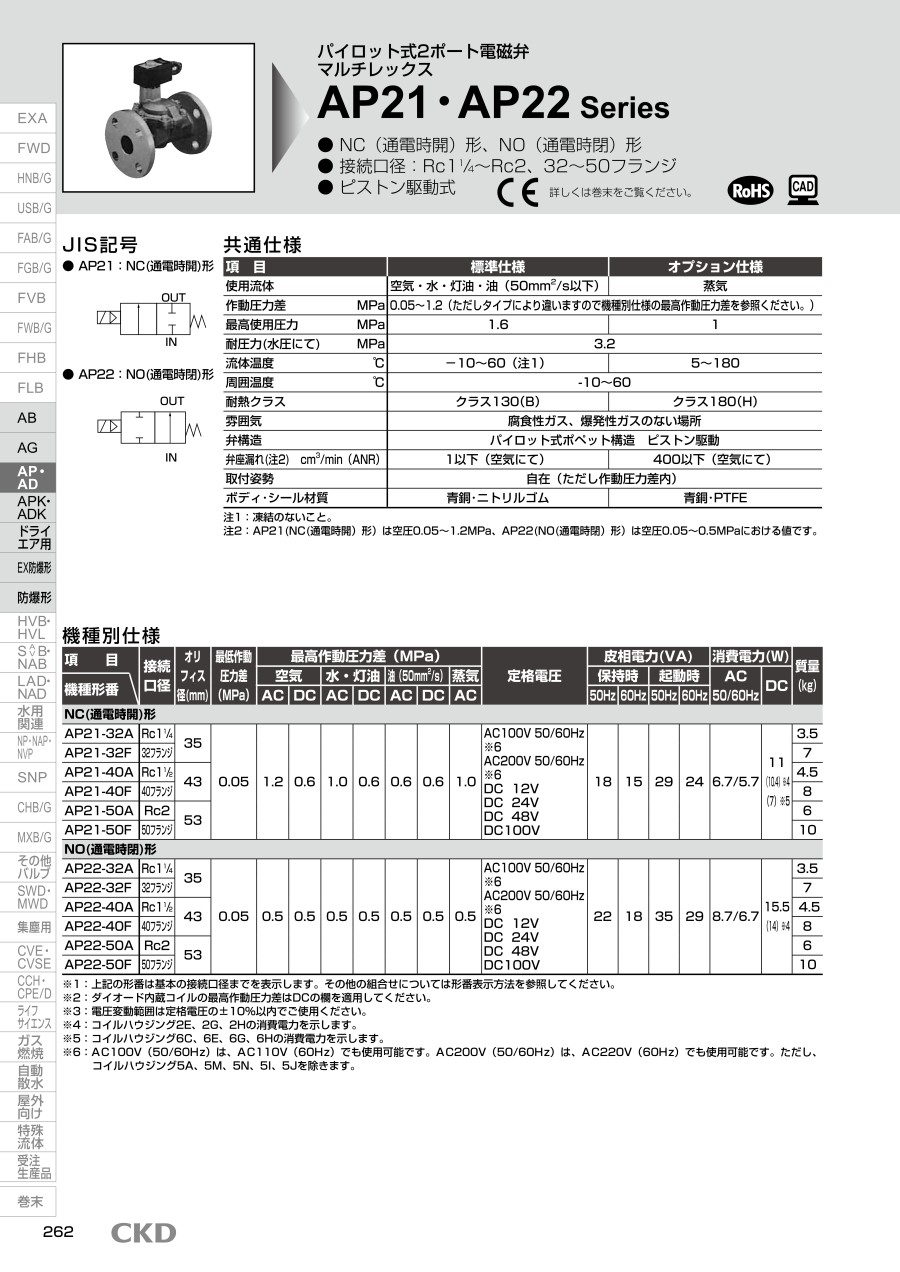

パイロット式2ポート電磁弁 マルチレックスバルブ AP21・AP22シリーズ

パイロット式2ポート電磁弁 （マルチレックスバルブ） AP21/22シリーズの仕様

製品仕様

注1：凍結のないこと。
注2：AP21（NC（通電時開）形）は空圧0.05～1.2MPa、AP22（NO（通電時閉）形）は空圧0.05～0.5MPaにおける値です。

製品仕様

• ※ 1：上記の形番は基本の接続口径までを表示します。
• ※ 2：ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。
• ※ 3：電圧変動範囲は定格電圧の±10%以内でご使用ください。
• ※ 4：コイルハウジング2E、2G、2Hの消費電力を示します。
• ※ 5：コイルハウジング6C、6E、6G、6Hの消費電力を示します。
• ※ 6：AC100V（50/60Hz）は、AC110V（60Hz）でも使用可能です。AC200V（50/60Hz）は、AC220V（60Hz）でも使用可能です。ただし、コイルハウジング5A、5M、5N、5I、5Jを除きます。

AP21シリーズの外形寸法図

オープンフレーム形リード線タイプ（Rcネジ込みタイプ）

外形寸法図

オープンフレーム形リード線タイプ（フランジタイプ）

外形寸法図

（ ）内寸法は、ボディ材質がステンレスの場合。

AP22シリーズの外形寸法図

オープンフレーム形リード線タイプ（Rcネジ込みタイプ）

外形寸法図

オープンフレーム形リード線タイプ（フランジタイプ）

外形寸法図

（ ）内寸法は、ボディ材質がステンレスの場合。
