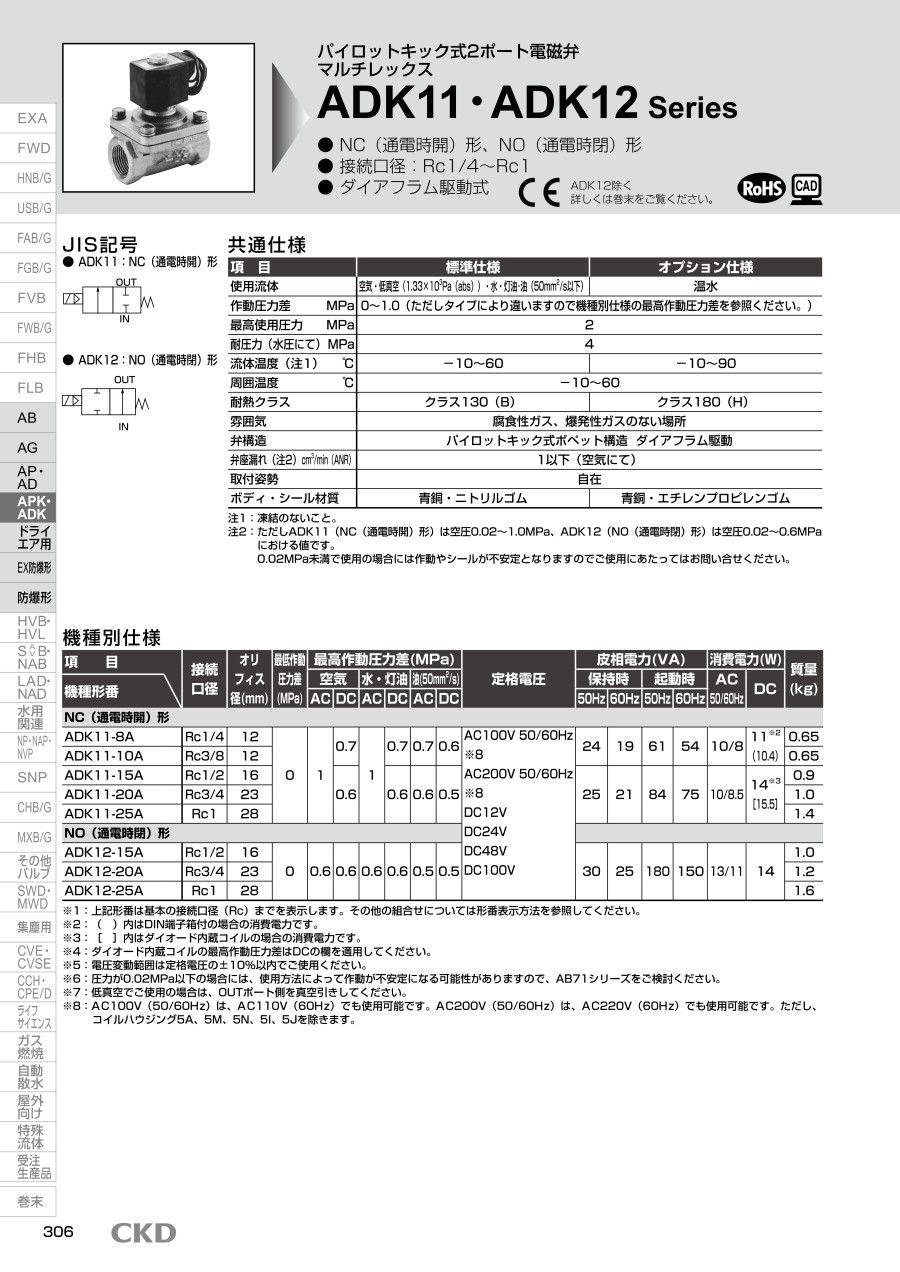

項目	標準仕様	オプション仕様
使用流体	空気・低真空（1.33×10³ Pa（abs））・水・灯油・油（50mm²/s以下）	温水
作動圧力差 MPa	0～1.0（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。）
最高使用圧力 MPa	2
耐圧力（水圧にて） MPa	4
流体温度（注1） ℃	-10～60	-10～90
周囲温度 ℃	-10～60
耐熱クラス	クラス130（B）	クラス180（H）
雰囲気	腐食性ガス、爆発性ガスのない場所
弁構造	パイロットキック式ポペット構造ダイアフラム駆動
弁座漏れ（注2）cm³/min（ANR）	1以下（空気にて）
取付姿勢	自在
ボディ・シール材質	青銅・ニトリルゴム	青銅・エチレンプロピレンゴム

注1：凍結のないこと。
注2：ただしADK11（NC（通電時開）形）は空圧0.02～1.0MPa、ADK12（NO（通電時閉）形）は空圧0.02～0.6MPaにおける値です。0.02MPa未満で使用の場合にはシールが不安定となります。

製品仕様

機種形番	項目
	接続口径	オリフィス径（mm）	最低作動圧力差（MPa）	最高作動圧力差（MPa）						定格電圧	皮相電力（VA）				消費電力（W）		質量（kg）
				空気		水・灯油		油（50mm²/s）			保持時		起動時		AC 50／60Hz	DC
				AC	DC	AC	DC	AC	DC		50Hz	60Hz	50Hz	60Hz	AC 50／60Hz	DC
NC（通電時開）形
ADK11-8A	Rc1/4	12	0	1	0.7	1	0.7	0.7	0.6	AC100V 50／60Hz^※8 AC200V 50／60Hz^※8 DC12V DC24V DC48V DC100V	24	19	61	54	10／8	11^※2 （10.4）	0.65
ADK11-10A	Rc3/8	12			0.7		0.7	0.7	0.6		24	19	61	54	10／8	11^※2 （10.4）	0.65
ADK11-15A	Rc1/2	16			0.6		0.6	0.6	0.5		25	21	84	75	10／8.5	14^※3 ［17］	0.9
ADK11-20A	Rc3/4	23															1.0
ADK11-25A	Rc1	28															1.4
NO（通電時閉）形
ADK12-15A	Rc1/2	16	0	0.6	0.6	0.6	0.6	0.5	0.5		30	25	180	150	13／11	14	1.0
ADK12-20A	Rc3/4	23															1.2
ADK12-25A	Rc1	28															1.6

※ 1：上記形番は基本の接続口径（Rc）までを表示します。
※ 2：（　）内はDIN端子箱付の場合の消費電力です。
※ 3：［　］内はダイオード内蔵コイルの場合の消費電力です。
※ 4：ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。
※ 5：電圧変動範囲は定格電圧の±10%以内でご使用ください。
※ 6：圧力が0.02MPa以下の場合には、AB71シリーズをご検討ください。
※ 7：低真空でご使用の場合は、OUTポート側を真空引きしてください。
※ 8：AC100V（50/60Hz）は、AC110V（60Hz）でも使用可能です。AC200V（50/60Hz）は、AC220V（60Hz）でも使用可能です。ただし、コイルハウジング5A、5M、5N、5I、5Jを除きます。

ADK11シリーズの外形寸法図

・グロメットリード線タイプ

ADK11-8A・10A-※2C

外形寸法図

注1：接続口径がGおよびNPTネジの場合も外形寸法は同じです。

ADK11-15A・20A・25A-※2C

外形寸法図

注1：接続口径がGおよびNPTネジの場合も外形寸法は同じです。
注2：（）内寸法はボディ材質SUS

形番	A	B	C	D	E	F	G
ADK11-15A-02C	71	27（29）	14.5	75.5	102	50	Rc1/2
ADK11-20A-02C	80	32（35）	17.5	79	108.5	60	Rc3/4
ADK11-25A-02C	90	41（45）	21.5（22.5）	84.5	118（119）	71	Rc1

ADK12シリーズの外形寸法図

・オープンフレーム形リード線タイプ

ADK12-15A・20A・25A-※3A

外形寸法図

注1：接続口径がGおよびNPTネジの場合も外形寸法は同じです。

形番	A	B	C	D	E	F	G
ADK12-15A-03A	71	27（29）	14.5	77	134.5	50	Rc1/2
ADK12-20A-03A	80	32（35）	17.5	80.5	141	60	Rc3/4
ADK12-25A-03A	90	41（45）	21.5（22.5）	86	150.5（151.5）	71	Rc1

型番リスト

表示件数

...

121

型番

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N][D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N]B[D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N]BS-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2C,2E,2G,2H,3A,3M,3N]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G][D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G]B[D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G]BS-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[2E,2G]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J][D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J]B[D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J]BS-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[3I,3J]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N][D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N]B[D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N]BS-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[4A,4M,4N]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5A,5M,5N]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5A,5M,5N][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5A,5M,5N]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5A,5M,5N]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5I,5J]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5I,5J][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5I,5J]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-0[5I,5J]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-B[2C,2E,2G,2H,3A,3M,3N]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-B[2C,2E,2G,2H,3A,3M,3N][D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-B[2C,2E,2G,2H,3A,3M,3N][D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-B[2C,2E,2G,2H,3A,3M,3N]B-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-B[2C,2E,2G,2H,3A,3M,3N]B[D,E,F,G,H]-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

ADK11-10[A,N]-B[2C,2E,2G,2H,3A,3M,3N]B[D,E,F,G,H]S-[AC100V,AC200V,DC12V,DC24V,DC48V,DC100V]

使用流体

切換の種類

接続種類

配管ねじの呼び

使用環境

使用温度範囲

(℃)

オリフィス径

(φ)

ボディ材質

シール材質

コイル記号

取付板

ケーブルグランド・コンジット

電圧

サージキラー

オプション

特殊仕様

コイルハウジング

使用温度範囲

(℃)

最小発注数量

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

1/4

標準

黄銅・青銅

NBR

なし

AC100V

なし

標準品（オプションなし）

グロメットリード線

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

1/4

標準

黄銅・青銅

NBR

なし

AC200V

なし

標準品（オプションなし）

グロメットリード線

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

1/4

標準

黄銅・青銅

NBR

なし

DC24V

なし

標準品（オプションなし）

DIN端子箱小形ランプ付（Pg11）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

1/4

標準

黄銅・青銅

NBR

なし

DC24V

なし

標準品（オプションなし）

オープンフレーム形、リード線（IP65相当）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

AC100V

なし

標準品（オプションなし）

グロメットリード線

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

AC200V

なし

標準品（オプションなし）

グロメットリード線

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

AC100V

なし

標準品（オプションなし）

DIN端子箱付（G1/2）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

DC24V

なし

標準品（オプションなし）

DIN端子箱付（G1/2）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

AC100V

なし

標準品（オプションなし）

DIN端子箱小形ランプ付（Pg11）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

AC200V

なし

標準品（オプションなし）

DIN端子箱小形ランプ付（Pg11）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

DC24V

なし

標準品（オプションなし）

DIN端子箱小形ランプ付（Pg11）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

DC24V

なし

標準品（オプションなし）

オープンフレーム形、リード線（IP65相当）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

標準

黄銅・青銅

NBR

なし

AC100V

なし

標準品（オプションなし）

オープンフレーム形、HP端子箱ランプ付（G1/2）

-10～60

1個

空気 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

3/8

禁油

ステンレス

FKM

なし

DC24V

なし

標準品（オプションなし）

オープンフレーム形、HP端子箱付（G1/2）

-10～60

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2E / 2G

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

3I / 3J

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

4A / 4M / 4N

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5A / 5M / 5N

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5A / 5M / 5N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5A / 5M / 5N

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5A / 5M / 5N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5I / 5J

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5I / 5J

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5I / 5J

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

5I / 5J

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

なし

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

なし

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

なし

オプション有

標準

1個

空気 / 水 / 真空 / 油

[ノーマルクローズ] 2ポートノーマルクローズ

Rc / NPT

3/8

標準

-10～60

黄銅・青銅

2C / 2E / 2G / 2H / 3A / 3M / 3N

あり

ケーブルグランド：A-15a / ケーブルグランド：A-15b / ケーブルグランド：A-15c / コンジット：G1/2 / コンジット：CTC19

DC12V / DC24V / DC48V / AC100V / DC100V / AC200V

あり

オプション有

標準

1個

通常単価(税別) (税込単価)	通常出荷日

9,372円 ( 10,309円 )	在庫品1日目当日出荷可能
8,468円 ( 9,315円 )	在庫品1日目当日出荷可能
11,611円 ( 12,772円 )	3日目
10,165円 ( 11,182円 )	3日目
8,237円 ( 9,061円 )	在庫品1日目当日出荷可能
8,531円 ( 9,384円 )	在庫品1日目当日出荷可能
9,935円 ( 10,929円 )	3日目
12,205円 ( 13,426円 )	4日目
10,958円 ( 12,054円 )	3日目
10,439円 ( 11,483円 )	3日目
11,815円 ( 12,997円 )	3日目
10,368円 ( 11,405円 )	3日目
10,353円 ( 11,388円 )	3日目
23,177円 ( 25,495円 )	8日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	24日目
- ( - )	24日目
- ( - )	24日目
- ( - )	24日目
- ( - )	24日目
- ( - )	24日目
- ( - )	24日目
- ( - )	24日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	90日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目
- ( - )	14日目

...

121

基本情報

基本情報

パイロットキック式2ポート電磁弁。
【特長】
・多種類の流体を制御するマルチレックスバルブシリーズ
・高信頼、高品質で、オプション・バリエーションも豊富なので、様々な設備・装置類の性能を確実に高める
・ボディ材質とシール材の組合せにより、多種類の流体に対応できる
・NC（通電時開）形、NO（通電時閉）形
・接続口径：Rc1/4～Rc1、G1/2、G3/4、NPT3/4
・ダイアフラム駆動式

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
直動式2ポート電磁弁単体マルチレックスバルブAB31・AB41/42シリーズ
水・空気・油・真空など多種類の流体を制御するマルチレックスバルブシリーズです。直動式2ポート電磁弁の単体です。
ＣＫＤ
スピードコントローラエルボタイプ・ワンタッチ継手付 SC3Wシリーズ
同メーカーのワンタッチ継手となります。エア配管組み付けやメンテナンス時にご使用下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【在庫品多数】パイロットキック式2ポート電磁弁マルチレックスバルブ ADK11・ADK12シリーズのレビュー

4.8平均満足度：4.89件のレビュー

星5
89%
星4
11%
星3
0%
星2
0%
星1
0%

交換修理用

満足度：5.02020/06/05

設備に使用している電磁弁が壊れたので、すぐに欲しい時に納期と値段がわかり、すぐに発注できるので、トータルの納期も少なくな...もっと読む

2人が参考にしています。

設備の交換品として

満足度：5.02020/02/14

生産設備装置の交換品として使用しています。生産設備装置のエアー、溶剤等のライン2ポート電磁弁が壊れた際、修理のために使用...もっと読む

1人が参考にしています。

メンテナンスに使用しました

満足度：5.02022/02/25

当社では、エアーの消費量を抑える活動をしています。その中で、エアー部品の劣化による漏れが多かったので部品の交換をしていま...もっと読む

0人が参考にしています。

屋外散水用

満足度：5.02021/09/11

既存品で使用していたのが破損し同様な物を探している中で翌日には届いたので助かりました。

0人が参考にしています。

設備内散水用

満足度：5.02021/08/31

既存設備に急遽バイパス配管を施すことになり、在庫品でしたので次の日には到着して助かりました。

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q作動圧力を確認したいです。

機種別仕様をご確認下さい。口径やオリフィス等により最高作動圧力差が異なりますので、共通仕様のみではなく、機種別仕様をご確認下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品【在庫品多数】パイロットキック式2ポート電磁弁マルチレックスバルブ ADK11・ADK12シリーズ	防爆形パイロット式2ポート電磁弁 ADK11E4・ADK12E4シリーズ	ドライエア用パイロットキック式2ポート電磁弁（マルチレックスバルブ）ADK11-Z-FP2シリーズ	防爆形パイロット式2ポート電磁弁 ADK11E4シリーズ	パイロット式2ポート電磁弁マルチレックスバルブ AD11シリーズ	パイロット式2ポート電磁弁マルチレックスバルブ AD11・AD21・AD22シリーズ
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	-	-	-	29,930円 -	7,199円 -	-
通常出荷日	在庫品1日目〜	8日目〜	8日目〜	在庫品1日目〜	在庫品1日目〜	6日目〜
種類	電磁式	電磁式	電磁式	電磁式	電磁式	電磁式
駆動の種類	パイロットキック式	パイロットキック式	パイロットキック式	パイロットキック式	パイロット式	パイロット式
ソレノイド数	シングル	シングル	シングル	シングル	シングル	シングル
用途	単体	単体	単体	単体	単体	-
