パイロットキック式2ポート電磁弁 マルチレックスバルブ APK21シリーズ
- 通常単価(税別)
- 28,353円～111,659円
- 税込単価
- 31,188円～122,825円
ピストン駆動式のパイロットキック式2ポート電磁弁。【特長】・流体：空気・低真空（1.33×10の3乗P...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

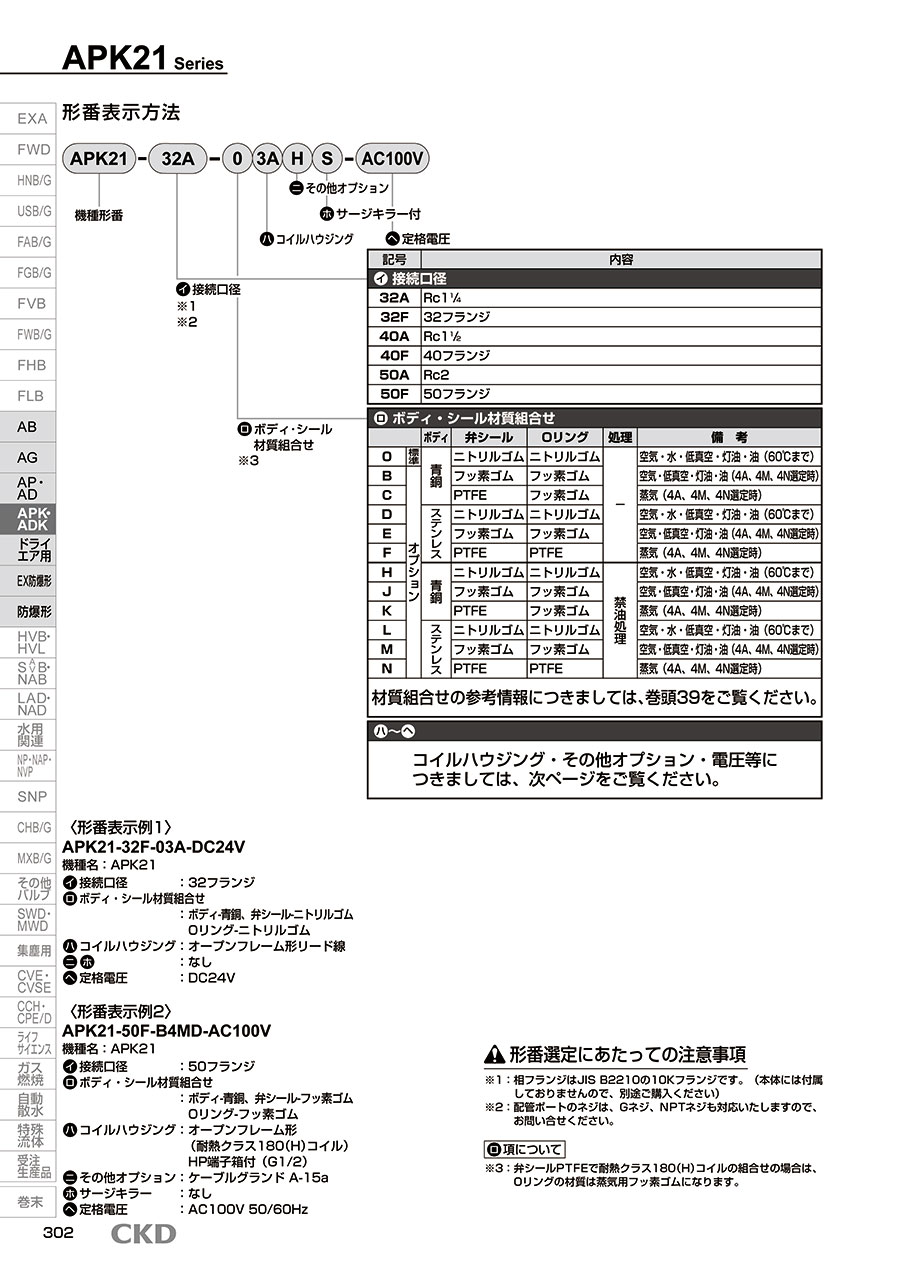

- ボディ・シール材質組合せ選定時、カタログP.302の備考欄に推奨スペックが記載されているのでご注意願います。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

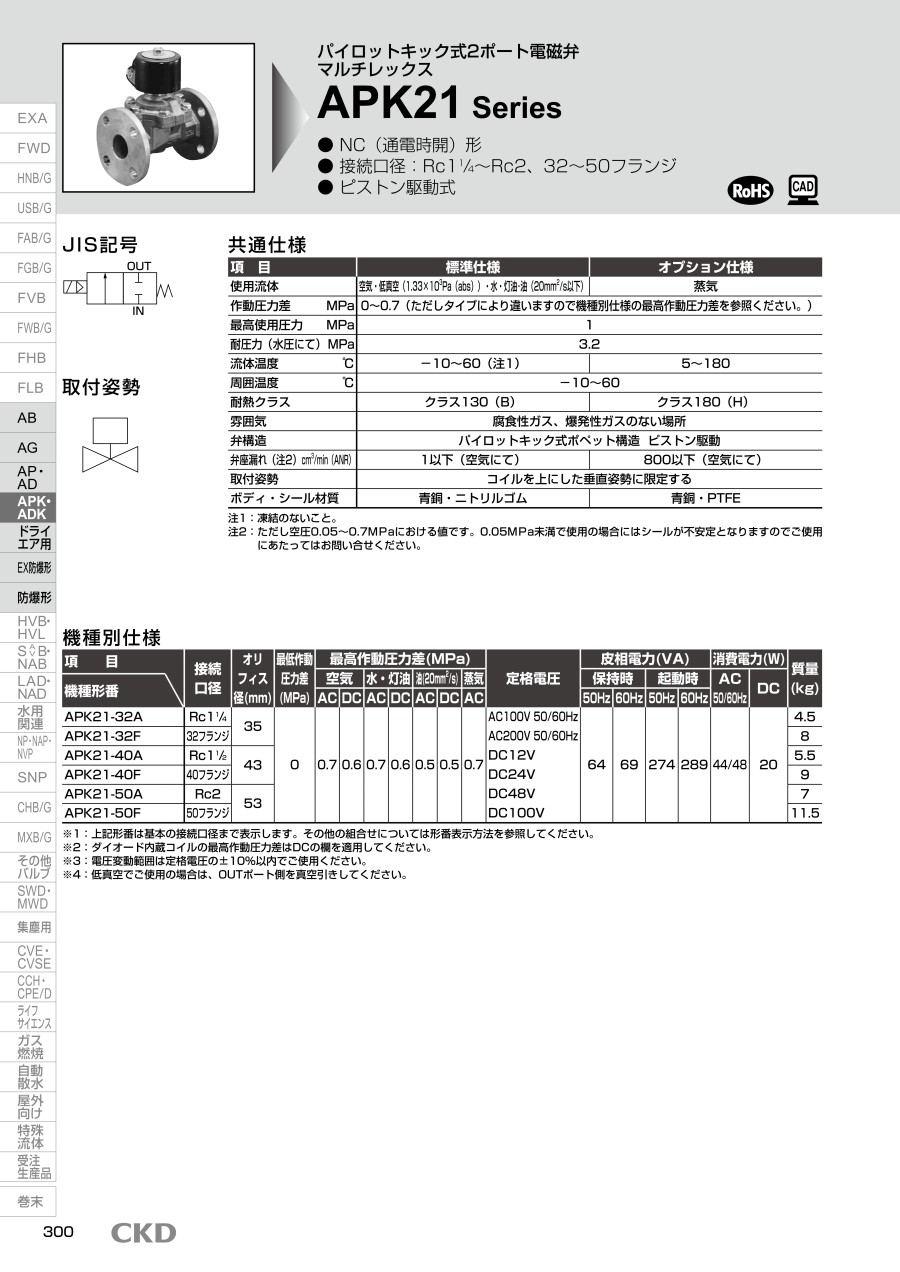

商品仕様
多種類の流体を制御するマルチレックスバルブシリーズ
| 項 目 | 標準仕様 | オプション仕様 |
|---|---|---|
| 使用流体 | 空気・低真空（1.33×103Pa（abs））・水・灯油・油（20mm2/s以下） | 蒸気 |
| 作動圧力差 MPa | 0～0.7（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。） | |
| 最高使用圧力 MPa | 1 | |
| 耐圧力（水圧にて） Mpa | 3.2 | |
| 流体温度 ℃ | −10～60（注1） | 5～180 |
| 周囲温度 ℃ | −10～60 | |
| 耐熱クラス | クラス130（B） | クラス180（H） |
| 雰囲気 | 腐食性ガス、爆発性ガスのない場所 | |
| 弁構造 | パイロットキック式ポペット構造 ピストン駆動 | |
| 弁座漏れ（注2）cm3/min（ANR） | 1以下（空気にて） | 800以下（空気にて） |
| 取付姿勢 | コイルを上にした垂直姿勢に限定する | |
| ボディ・シール材質 | 青銅・ニトリルゴム | 青銅・PTFE |
共通仕様
注1：凍結のないこと。
注2：ただし空圧0.05～0.7MPaにおける値です。0.05MPa未満で使用の場合にはシールが不安定となりますのでご使用にあたってはお問い合せください。
| 項 目 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 機種形番 | 接続口径 | オリ フィス径 （mm） | 最低作動 圧力差 （MPa） | 最高作動圧力差（MPa） | 定格電圧 | 皮相電力（VA） | 消費電力（W） | 質量 （kg） | |||||||||||||||
| 空気 | 水・灯油 | 油（20mm2/s） | 蒸気 | 保持時 | 起動時 | AC 50/60Hz | DC | ||||||||||||||||
| AC | DC | AC | DC | AC | DC | AC | 50Hz | 60Hz | 50Hz | 60Hz | |||||||||||||
| APK21-32A | Rc1 1/4 | 35 | 0 | 0.7 | 0.6 | 0.7 | 0.6 | 0.5 | 0.5 | 0.7 | AC100V 50/60Hz AC200V 50/60Hz DC12V DC24V DC48V DC100V | 64 | 69 | 274 | 289 | 44/48 | 20 | 4.5 | |||||
| APK21-32F | 32フランジ | 8 | |||||||||||||||||||||
| APK21-40A | Rc1 1/2 | 43 | 5.5 | ||||||||||||||||||||
| APK21-40F | 40フランジ | 9 | |||||||||||||||||||||
| APK21-50A | Rc2 | 53 | 7 | ||||||||||||||||||||
| APK21-50F | 50フランジ | 11.5 | |||||||||||||||||||||
機種別仕様
※1：上記形番は基本の接続口径まで表示します。その他の組合せについては形番表示方法を参照してください。
※2：ダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。
※3：電圧変動範囲は定格電圧の±10％以内でご使用ください。
※4：低真空でご使用の場合は、OUTポート側を真空引きしてください。
| 機種形番 | 接続口径 | オリフィス径 （mm） | Cv値 | 有効断面積 （mm2） | |||
|---|---|---|---|---|---|---|---|
| APK21-32A | Rc1 1/4 | 35 | 25 | 460 | |||
| APK21-32F | 32フランジ | ||||||
| APK21-40A | Rc1 1/2 | 43 | 34 | 625 | |||
| APK21-40F | 40フランジ | ||||||
| APK21-50A | Rc 2 | 53 | 53 | 975 | |||
| APK21-50F | 50フランジ | ||||||
流量特性
APK21の外観
APK21-32A・40A・50A（AC）の内部構造
APK21-32A・40A・50A（DC・ダイオード内蔵）の内部構造
| 品番 | 部品名称 | 材質 | 材質 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | コアー組立 | SUS405相当・SUS316L・SUS404 | ステンレス | ||||||
| 2 | シェーディングコイル※1 | Cu（ボディステンレス時Ag） | 銅（ボディステンレス時銀） | ||||||
| 3 | コイル | − | − | ||||||
| 4 | プランジャ組立 | SUS405相当・SUS304・C3604・NBR（SUS405相当・SUS304・FKM、PFAまたはPTFE） | ステンレス | ||||||
| 5 | キックばね | SUS304 | ステンレス | ||||||
| 6 | スタフィング | CAC408（SCS13） | 青銅鋳物（ステンレス鋳物） | ||||||
| 7 | シール | NBR（FKM、PTFE） | ニトリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂） | ||||||
| 8 | 主弁組立 | SUS303・SUS304・C3604・NBR（SUS303・SUS304・FKMまたはPTFE） | ステンレス・黄銅（ステンレス） | ||||||
| 9 | シールリングセット | SUS304・PTFE | ステンレス・四フッ化エチレン樹脂 | ||||||
| 10 | ボディ | CAC408（SCS13） | 青銅鋳物（ステンレス鋳物） | ||||||
| 11 | Oリング | NBR（FKM、PTFE） | ニトリルゴム（フッ素ゴムまたは四フッ化エチレン樹脂） | ||||||
APK21の部品リスト
（ ）内はオプション
※1：DCコイルまたはダイオード内蔵コイルの場合、シェーディングコイルは使用されません。
APK21-32A・40A・50A-3A・4Aの寸法図（※リード線長さ30/0.18（0.75mm2）：300mm）
コンジットサイズ
薄鋼電線管ネジ
JIS B 0204 CTC19
APK21-32F・40F・50F-3A・4Aの寸法図（※リード線長さ30/0.18（0.75mm2）：300mm）
コンジットサイズ
薄鋼電線管ネジ
JIS B 0204 CTC19
| 形番 | A | B | C | D | E | E´ | F | G | |
|---|---|---|---|---|---|---|---|---|---|
| APK21-32A-※□A | 125 | 54 | 27 | 116.5 | 158.5 | 183.5 | 112 | Rc1 1/4 | |
| APK21-40A-※□A | 140 | 60 | 30 | 123.5 | 165.5 | 190.5 | 122 | Rc1 1/2 | |
| APK21-50A-※□A | 160 | 74 | 37 | 132.5 | 174.5 | 199.5 | 132 | Rc2 | |
APK21-32A・40A・50A-※3AのDC仕様のみ（E´）の寸法になります。
| 形番 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| APK21-32F-※□A | 170 | 12 | 36（35） | 135 | 116.5 | 158.5 | 100 |
| APK21-40F-※□A | 180 | 14 | 42 | 140 | 123.5 | 165.5 | 105 |
| APK21-50F-※□A | 180 | 14 | 53（52） | 155 | 132.5 | 174.5 | 120 |
（ ）内寸法は、ボディ材質がステンレスの場合。
APK21-50F-5Aの寸法図
APK21-40A-4N/4M、APK21-50A-4M
| 形番 | F´ |
|---|---|
| APK21-50F-※5A | 199.5 |
APK21-32F-4AH、APK21-40A-3AH、APK21-50F-4AH
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,791円 ( 32,770円 ) | 8日目 |
29,791円 ( 32,770円 ) | 8日目 |
37,205円 ( 40,926円 ) | 8日目 |
29,791円 ( 32,770円 ) | 8日目 |
33,505円 ( 36,856円 ) | 36日目 |
29,791円 ( 32,770円 ) | 8日目 |
33,505円 ( 36,856円 ) | 8日目 |
30,486円 ( 33,535円 ) | 8日目 |
67,644円 ( 74,408円 ) | 16日目 |
67,644円 ( 74,408円 ) | 8日目 |
67,644円 ( 74,408円 ) | 16日目 |
68,207円 ( 75,028円 ) | 16日目 |
30,066円 ( 33,073円 ) | 16日目 |
67,911円 ( 74,702円 ) | 16日目 |
32,809円 ( 36,090円 ) | 8日目 |
32,809円 ( 36,090円 ) | 8日目 |
36,522円 ( 40,174円 ) | 8日目 |
32,809円 ( 36,090円 ) | 8日目 |
36,522円 ( 40,174円 ) | 36日目 |
32,809円 ( 36,090円 ) | 8日目 |
36,522円 ( 40,174円 ) | 8日目 |
73,300円 ( 80,630円 ) | 16日目 |
28,353円 ( 31,188円 ) | 6日目 |
70,108円 ( 77,119円 ) | 8日目 |
28,654円 ( 31,519円 ) | 6日目 |
28,784円 ( 31,662円 ) | 6日目 |
34,450円 ( 37,895円 ) | 8日目 |
34,450円 ( 37,895円 ) | 8日目 |
38,164円 ( 41,980円 ) | 8日目 |
41,864円 ( 46,050円 ) | 8日目 |
34,450円 ( 37,895円 ) | 8日目 |
38,164円 ( 41,980円 ) | 36日目 |
34,450円 ( 37,895円 ) | 8日目 |
38,164円 ( 41,980円 ) | 8日目 |
35,145円 ( 38,660円 ) | 8日目 |
30,900円 ( 33,990円 ) | 6日目 |
67,163円 ( 73,879円 ) | 4日目 |
73,423円 ( 80,765円 ) | 8日目 |
73,423円 ( 80,765円 ) | 8日目 |
73,423円 ( 80,765円 ) | 8日目 |
76,880円 ( 84,568円 ) | 8日目 |
69,391円 ( 76,330円 ) | 6日目 |
34,725円 ( 38,198円 ) | 16日目 |
73,688円 ( 81,057円 ) | 16日目 |
31,748円 ( 34,923円 ) | 9日目 |
37,874円 ( 41,661円 ) | 8日目 |
37,874円 ( 41,661円 ) | 8日目 |
41,589円 ( 45,748円 ) | 8日目 |
37,874円 ( 41,661円 ) | 8日目 |
37,874円 ( 41,661円 ) | 8日目 |
41,589円 ( 45,748円 ) | 8日目 |
79,796円 ( 87,776円 ) | 8日目 |
79,796円 ( 87,776円 ) | 8日目 |
46,723円 ( 51,395円 ) | 8日目 |
46,723円 ( 51,395円 ) | 8日目 |
53,957円 ( 59,353円 ) | 16日目 |
46,723円 ( 51,395円 ) | 8日目 |
46,723円 ( 51,395円 ) | 8日目 |
50,346円 ( 55,381円 ) | 8日目 |
47,401円 ( 52,141円 ) | 16日目 |
詳細情報
基本情報
ピストン駆動式のパイロットキック式2ポート電磁弁。
【特長】
・流体：空気・低真空（1.33×10の3乗Pa（abs））・水・灯油・油（20mm2/s以下）・蒸気（4A、4M、4N選定時）に使用可能
・IP65仕様も選択可能
【用途】
・流体の制御に
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- ボディ・シール材質組合せ選定時、カタログP.302の備考欄に推奨スペックが記載されているのでご注意願います。
