エアオペレイト式2ポート弁 シリンダバルブ SAB※Wシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 7,243円～103,962円特別価格
- 税込単価
- 7,967円～114,358円特別価格
接続口径Rc1/4～50フランジまで幅広いサイズを揃えたシリンダ駆動方式のエア...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品仕様

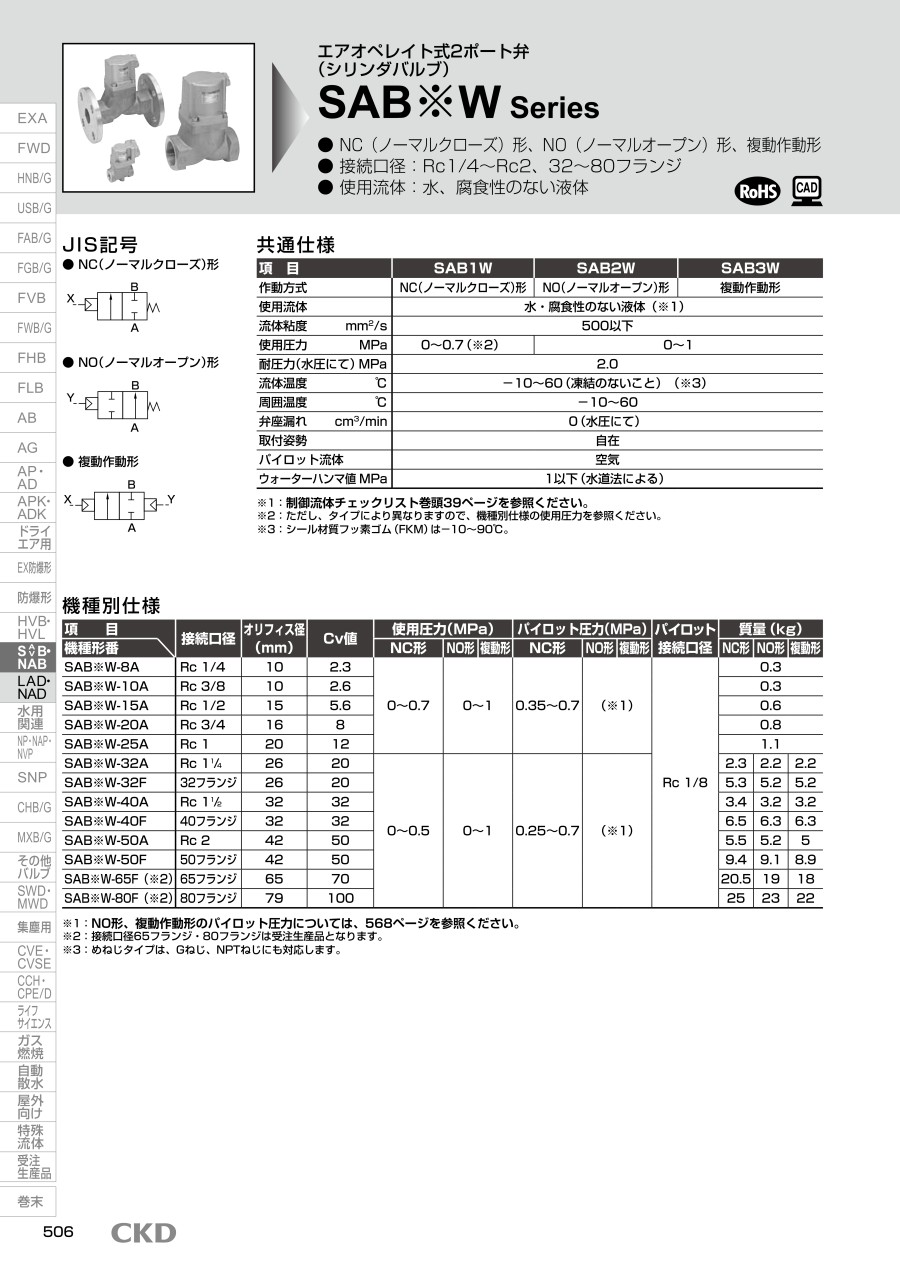

エアオペレイト式2ポート弁 （シリンダバルブ） SAB※Wシリーズの仕様
製品仕様
| 項目 | SAB1W | SAB2W | SAB3W |
|---|---|---|---|
| 作動方式 | NC（ノーマルクローズ）形 | NO（ノーマルオープン）形 | 複動作動形 |
| 使用流体 | 水・腐食性のない液体 | ||
| 流体粘度 mm2/s | 500以下 | ||
| 使用圧力 MPa | 0～0.7（※1） | 0～1 | |
| 耐圧力（水圧にて） MPa | 2.0 | ||
| 流体温度 ℃ | -10～60（凍結のないこと）（※2） | ||
| 周囲温度 ℃ | -10～60 | ||
| 弁座漏れ cm3/min | 0（水圧にて） | ||
| 取付姿勢 | 自在 | ||
| パイロット流体 | 空気 | ||
| ウォーターハンマ値 MPa | 1以下（水道法による） | ||
- ※1：ただし、タイプにより異なりますので、機種別仕様の使用圧力を参照ください。
- ※2：シール材質フッ素ゴム（FKM）は-10～90℃。
製品仕様
| 機種形番 | 項目 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | オリフィス径 （mm） | Cv値 | 使用圧力（MPa） | パイロット接続口径 | 質量（kg） | |||||
| NC形 | NO形 | 複動形 | NC形 | NO形 | 複動形 | |||||
| SAB※W-8A | Rc1/4 | 10 | 2.3 | 0～0.7 | 0～1 | Rc1/8 | 0.3 | |||
| SAB※W-10A | Rc3/8 | 10 | 2.6 | 0.3 | ||||||
| SAB※W-15A | Rc1/2 | 15 | 5.6 | 0.6 | ||||||
| SAB※W-20A | Rc3/4 | 16 | 8 | 0.8 | ||||||
| SAB※W-25A | Rc1 | 20 | 12 | 1.1 | ||||||
| SAB※W-32A | Rc1 1/4 | 26 | 20 | 0～0.5 | 0～1 | 2.3 | 2.2 | 2.2 | ||
| SAB※W-32F | 32フランジ | 26 | 20 | 5.3 | 5.2 | 5.2 | ||||
| SAB※W-40A | Rc1 1/2 | 32 | 32 | 3.4 | 3.2 | 3.2 | ||||
| SAB※W-40F | 40フランジ | 32 | 32 | 6.5 | 6.3 | 6.3 | ||||
| SAB※W-50A | Rc2 | 42 | 50 | 5.5 | 5.2 | 5 | ||||
| SAB※W-50F | 50フランジ | 42 | 50 | 9.4 | 9.1 | 8.9 | ||||
※1：めねじタイプは、Gねじ、NPTねじにも対応します。
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダカバー | ADC12 | アルミダイカスト |
| 2 | ピストン | A2017 | アルミ |
| 3 | アダプタ | C3604（SUS304） | 黄銅（ステンレス） |
| 4 | ピストンロッド | SUS304 | ステンレス |
| 5 | 主弁体 | NBR（FKM、EPDM） SUS304 | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） ステンレス |
| 6 | ボディ | CAC408（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 7 | スプリング | SWP | ピアノ線 |
| 8 | Oリング | NBR（FKM、EPDM） | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） |
| 9 | MYパッキン | NBR（FKM、EPDM） | ニトリルゴム（フッ素ゴム、エチレンプロピレンゴム） |
※1：（ ）内はオプション。
SAB※Wシリーズの外形寸法図
SAB※W-8※～50※（めねじタイプ）
SAB※W-8※～50※（めねじタイプ）の外形寸法図
| 形番 | A | B | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|
| SAB※W-8A・G・N | 50 | 24 | 12 | 41.5 | 71.5 | 32 | Rc1/4・G1/4・1/4-18NPT | 37（42） |
| SAB※W-10A・G・N | Rc3/8・G3/8・3/8-18NPT | |||||||
| SAB※W-15A・G・N | 71 | 28 | 14.5 | 61.5 | 94 | 43 | Rc1/2・G1/2・1/2-14NPT | 38（43） |
| SAB※W-20A・G・N | 80 | 35 | 17.5 | 71 | 106.5 | 43 | Rc3/4・G3/4・3/4-14NPT | 38（43） |
| SAB※W-25A・G・N | 90 | 43 | 21 | 81.5 | 120.5 | 53 | Rc1・G1・1-11.5NPT | 41.5（46.5） |
| SAB※W-32A・G・N | 125 | 55 | 27.5 | 109.5 | 155 | 63 | Rc1 1/4・G1 1/4・1 1/4-11.5NPT | 46（51） |
| SAB※W-40A・G・N | 140 | 61 | 30.5 | 130.5 | 179 | 77 | Rc1 1/2・G1 1/2・1 1/2-11.5NPT | 53（58） |
| SAB※W-50A・G・N | 160 | 76 | 38 | 164 | 220 | 95 | Rc2・G2・2-11.5NPT | 61（66） |
※1：（ ）内はねじ種類G。
SAB※W-32F～50F（フランジタイプ）
SAB※W-32F～50F（フランジタイプ）の外形寸法図
| 形番 | A | D | E | H | K | L | M | N |
|---|---|---|---|---|---|---|---|---|
| SAB※W-32F | 170 | 109.5 | 195 | 135 | 36 | 100 | 12 | 46 |
| SAB※W-40F | 180 | 130.5 | 218.5 | 140 | 42 | 105 | 12 | 53 |
| SAB※W-50F | 180 | 164 | 259.5 | 155 | 54 | 120 | 14 | 61 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,422円 ( 8,164円 ) | 9日目 |
7,841円 ( 8,625円 ) | 9日目 |
8,612円 ( 9,473円 ) | 9日目 |
9,031円 ( 9,934円 ) | 9日目 |
14,973円 ( 16,470円 ) | 9日目 |
15,505円 ( 17,056円 ) | 9日目 |
17,441円 ( 19,185円 ) | 6日目 |
16,690円 ( 18,359円 ) | 9日目 |
8,612円 ( 9,473円 ) | 9日目 |
8,914円 ( 9,805円 ) | 9日目 |
16,300円 ( 17,930円 ) | 9日目 |
16,534円 ( 18,187円 ) | 9日目 |
7,422円 ( 8,164円 ) | 19日目 |
7,841円 ( 8,625円 ) | 19日目 |
8,612円 ( 9,473円 ) | 19日目 |
9,031円 ( 9,934円 ) | 19日目 |
14,973円 ( 16,470円 ) | 19日目 |
15,505円 ( 17,056円 ) | 19日目 |
16,300円 ( 17,930円 ) | 19日目 |
16,690円 ( 18,359円 ) | 19日目 |
8,612円 ( 9,473円 ) | 19日目 |
8,914円 ( 9,805円 ) | 19日目 |
16,300円 ( 17,930円 ) | 19日目 |
16,534円 ( 18,187円 ) | 9日目 |
8,086円 ( 8,895円 ) | 3日目 |
8,116円 ( 8,928円 ) | 9日目 |
8,797円 ( 9,677円 ) | 9日目 |
9,216円 ( 10,138円 ) | 9日目 |
15,854円 ( 17,439円 ) | 9日目 |
16,394円 ( 18,033円 ) | 9日目 |
17,187円 ( 18,906円 ) | 9日目 |
17,578円 ( 19,336円 ) | 9日目 |
8,797円 ( 9,677円 ) | 9日目 |
9,072円 ( 9,979円 ) | 9日目 |
17,187円 ( 18,906円 ) | 9日目 |
17,414円 ( 19,155円 ) | 9日目 |
7,701円 ( 8,471円 ) | 9日目 |
8,116円 ( 8,928円 ) | 9日目 |
8,797円 ( 9,677円 ) | 19日目 |
9,216円 ( 10,138円 ) | 9日目 |
15,854円 ( 17,439円 ) | 19日目 |
16,394円 ( 18,033円 ) | 19日目 |
17,187円 ( 18,906円 ) | 19日目 |
17,578円 ( 19,336円 ) | 19日目 |
8,797円 ( 9,677円 ) | 19日目 |
9,072円 ( 9,979円 ) | 19日目 |
17,187円 ( 18,906円 ) | 19日目 |
17,414円 ( 19,155円 ) | 19日目 |
8,493円 ( 9,342円 ) | 3日目 |
8,871円 ( 9,758円 ) | 6日目 |
8,871円 ( 9,758円 ) | 9日目 |
9,622円 ( 10,584円 ) | 9日目 |
10,145円 ( 11,160円 ) | 9日目 |
10,014円 ( 11,015円 ) | 9日目 |
19,790円 ( 21,769円 ) | 3日目 |
18,318円 ( 20,150円 ) | 9日目 |
18,318円 ( 20,150円 ) | 9日目 |
20,690円 ( 22,759円 ) | 3日目 |
19,503円 ( 21,453円 ) | 9日目 |
19,320円 ( 21,252円 ) | 9日目 |
詳細情報
基本情報
接続口径Rc1/4～50フランジまで幅広いサイズを揃えたシリンダ駆動方式のエアオペレイトバルブです。水、空気、蒸気、低真空に対応、電磁弁搭載形もご用意しました。
【特長】
・外部パイロットエアによるシリンダ駆動方式で、異物に強く開閉が確実。
・水、空気、低真空、蒸気に対応するシリーズをラインアップ。各シリーズでボディ、シール材質をオプション選択することにより、さらに幅広い流体に対応が可能。
・アクチュエータ部を4方向に変更可能で配管、配線作業が容易。
【用途】
・水、腐食性のない液体の制御に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
