補助機器コネクタ継手TCLシリーズ ユニオンエルボ
閲覧中の商品と併せてご検討ください
－閉じる
TCL6-6の仕様・寸法情報
本体材質
標準(PBT)
周囲温度(℃)
0～60
使用流体
空気
継手種類
ユニオン 同径
ユニオン 同径
ユニオンエルボ
種類
ワンタッチ継手
ﾁｭｰﾌﾞ外径 D (D1)(φ)
6
ﾁｭｰﾌﾞ外径 D2(φ)
6
対応継手タイプ
スタンダード
-
-
商品情報
外形図

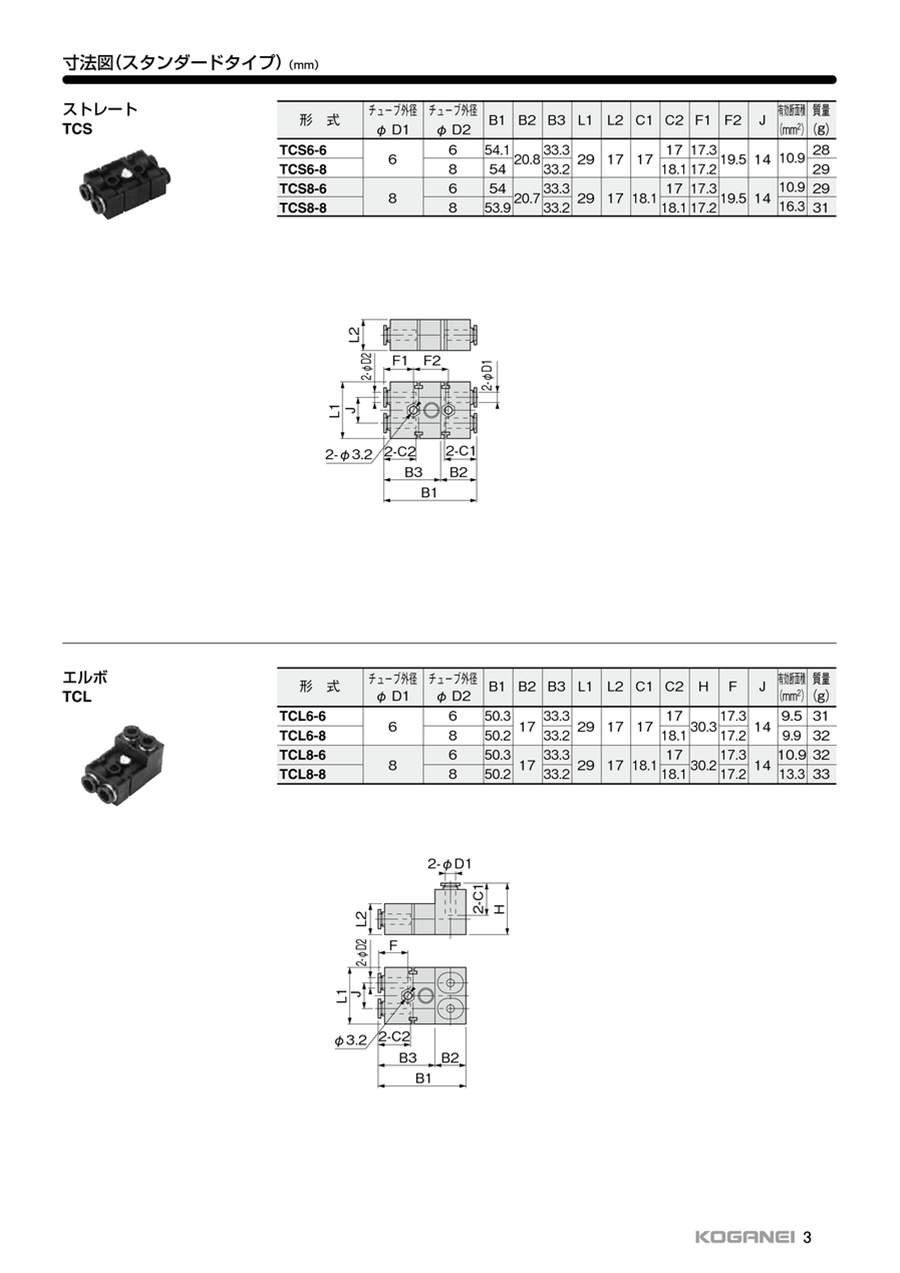

寸法図
製品仕様
外観
規格表
| 型番 | チューブ外径φD1 | チューブ外径φD2 | B1 | B2 | B3 | L1 | L2 | C1 | C2 | H | F | J | 有効断面積（㎜2） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCL6-6 | 6 | 6 | 50.3 | 17 | 33.3 | 29 | 17 | 17 | 17 | 30.3 | 17.3 | 14 | 9.9 | 31 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
コネクタバンドの利用で複数のコネクタを縦･横自由に組合せ可能なワンタッチ継手。
【特長】
・組合せに互換性があり、サイズが異なっても接続可能。
・六角棒スパナまたは、マイナスドライバによりピンを回すだけでロックできる。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
類似品類似品をすべて見る
商品担当おすすめ
補助機器コネクタ継手TCLシリーズ ユニオンエルボの型番TCL6-6のページです。
型番TCL6-6に関する仕様情報を記載しております。
補助機器コネクタ継手TCLシリーズ ユニオンエルボのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q本体同士の接続方法について教えてください。
A
本体同士の接続は、おす本体、めす本体を接続し、適正なマイナスドライバ、又は六角レンチをロックピンに差し込み時計方向に90゜廻しロックしてください。分離はロックピンに適正なマイナスドライバ、又は六角レンチを差し込み反時計方向に90゜廻しロックを解除し、おす側、めす側を分離してください。
