小形電磁弁 SR342/SR542シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,147円～39,796円特別価格
- 税込単価
- 16,662円～43,776円特別価格
バルブ幅18mm、有効断面積10.2mm2の小形無給油形ソレノイドバルブ。（2...
詳細情報を確認する商品情報
製品仕様
バルブ仕様

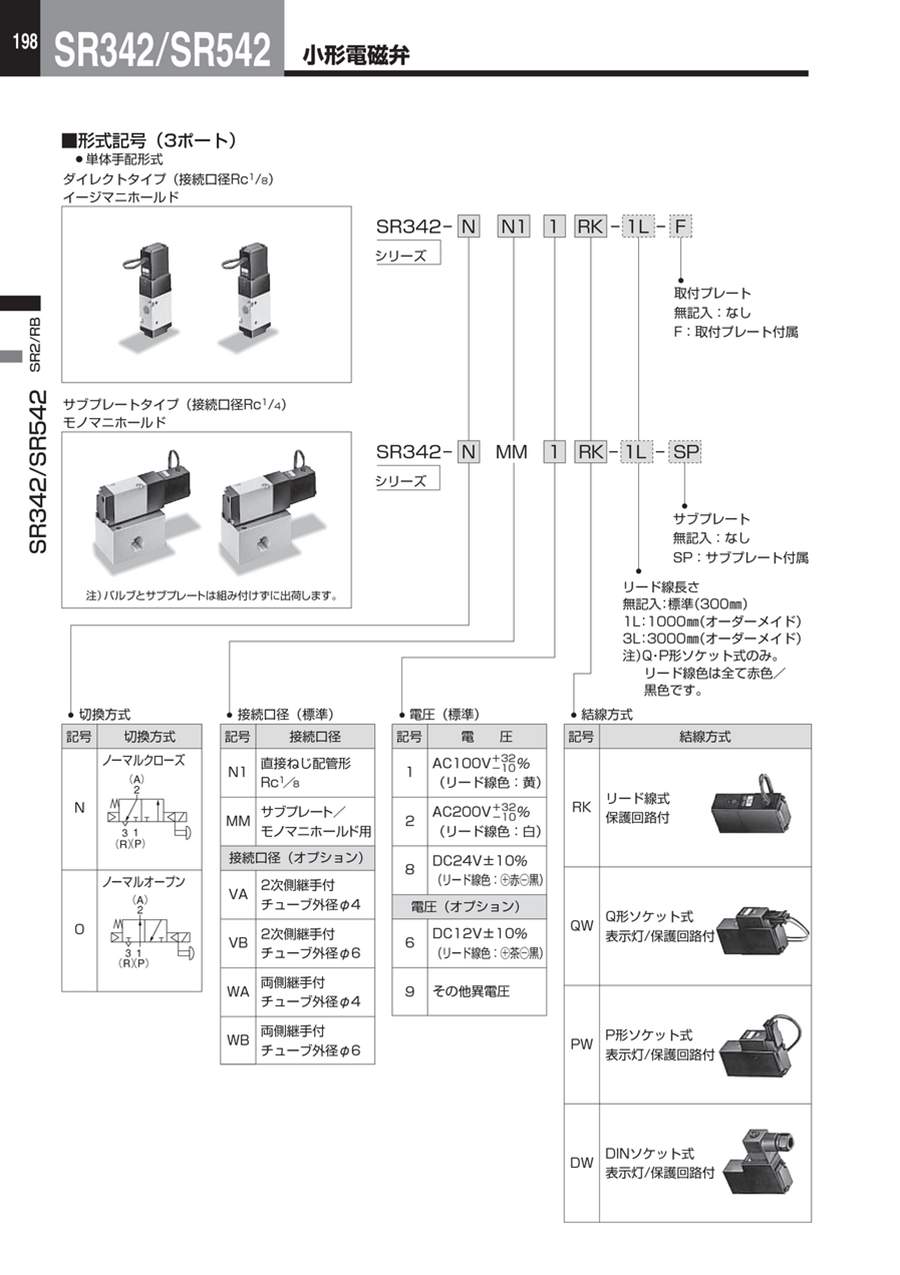

| 項目 | 機種 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 3ポート | 5ポート | ||||||||
| 2位置 | 2位置 | 3位置 | |||||||
| ノーマルクローズ | ノーマルオープン | リターン | デテント | 3位置クローズドセンタ | 3位置エキゾーストセンタ | 3位置プレッシャセンタ | |||
| 形式記号 | ダイレクトタイプ イージマニホールド | SR342-NN1 | SR342-ON1 | SR542-RN1 | SR542-DN1 | SR542-CN1 | SR542-EN1 | SR542-PN1 | |
| サブプレートタイプ モノマニホールド | SR342-NMM | SR342-OMM | SR542-RMM | SR542-DMM | SR542-CMM | SR542-EMM | SR542-PMM | ||
| 接続口径 | ダイレクトタイプ | P・A・B | 直接ねじ配管形：Rc1/8 ワンタッチ継手付：Φ4・Φ6（チューブ外径） | ||||||
| R1・R2 | |||||||||
| サブプレートタイプ | P・A・B | 直接ねじ配管形：Rc1/4 | |||||||
| R1・R2 | |||||||||
| 有効断面積 | ダイレクト | 10.2mm2 | 9.0mm2 | ||||||
サブプレート サブプレート/タンデム形 | 8.2mm2 | 8.2mm2 | |||||||
| 使用流体 | 空気 | ||||||||
| 給油 | 不要（給油でも可） | ||||||||
| 使用圧力範囲 | 0.15～0.7MPa | ||||||||
| 耐圧力 | 1.05MPa | ||||||||
| 注1）応答時間 ON時/OFF時 | DC24V、DC12V | 15/20ms以下 | 15/20ms以下 | 15ms以下 | 15/35ms以下 | ||||
| AC100V、AC200V | 15/15ms以下 | 15/15ms以下 | 15ms以下 | 15/20ms以下 | |||||
| 使用温度範囲 | +5～+50℃（周囲温度および流体温度） | ||||||||
| 手動方式 | プッシュ式 | ||||||||
| 取付方向 | 自由 | ||||||||
| 耐振動・耐衝撃 | 1373.0m/s2（軸方向294.2m/s2） | 294.2m/s2 | |||||||
| 推奨潤滑油 | JIS K2213-1種（無添加タービン油ISO VG32）相当品 | ||||||||
| 注2）質量g | ダイレクトタイプ イージマニホールド | 95 | 105 | 155 | 190 | ||||
| サブプレートタイプ モノマニホールド | 105（250） | 115（275） | 165（325） タンデム形135（295） | 200（360）：タンデム形150（310） | |||||
注1）空気圧力0.5MPa時の値です。2位置は反対のポジションから、また、3位置はバルブ中立状態からの値です。
注2）（ ）付質量は、サブプレート取付け時の質量です。
電気仕様
| 定格電圧 | DC12V | DC24V | AC100V | AC200V | DC24V（タンデムソレノイド） | |||
|---|---|---|---|---|---|---|---|---|
| 方式 | サージ対策用 フライホイルダイオード | シェーディング方式 | サージ吸収トランジスタ 内蔵 | |||||
| 使用電圧範囲 V | 10.8～13.2 （12±10％） | 21.6～26.4 （24±10％） | 90～132 （100（-10～+32）％） | 180～264 （200（-10～+32）％） | 21.6～26.4 （24±10％） | |||
| 電流値 （定格電圧 印加時） | 周波数 Hz | - | - | 50 | 60 | 50 | 60 | - |
| 起動mA（r.m.s） | - | - | 36 | 32 | 18 | 16 | - | |
| 励磁mA（r.m.s） | 140（1.7W） | 75（1.8W） | 24 | 20 | 12 | 10 | 50（1.2W） | |
| 許容回路漏れ電流値 mA | 8 | 4 | 4 | 2 | 2 | |||
| 絶縁抵抗 MΩ | 100以上 | |||||||
| 結線方式とリード線長さ | リード線式：300mm、P形・Q形ソケット式：300mm（標準） | P形・Q形ソケット式：300mm（標準） | ||||||
| 注） リード線色 | 茶色：+ 黒色：- | 赤色：+ 黒色：- | 黄色 | 白色 | 赤色（SA）黒色（COM） 白色（SB） | |||
| LEDインジケータの色 | 赤色 | 黄色 | 緑色 | 赤色 | ||||
| サージ対策（標準装備） | フライホイルダイオード | バリスタ | サージ吸収トランジスタ | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,147円 ( 16,662円 ) | 19日目 |
39,796円35,816円 ( 39,398円 ) | 19日目 |
24,800円22,816円 ( 25,098円 ) | 19日目 |
30,789円 ( 33,868円 ) | 19日目 |
16,767円 ( 18,444円 ) | 19日目 |
17,834円 ( 19,617円 ) | 19日目 |
18,716円 ( 20,588円 ) | 20日目 |
16,767円 ( 18,444円 ) | 19日目 |
18,141円16,689円 ( 18,358円 ) | 23日目 |
16,807円 ( 18,488円 ) | 19日目 |
19,677円 ( 21,645円 ) | 19日目 |
17,834円 ( 19,617円 ) | 19日目 |
16,288円 ( 17,917円 ) | 19日目 |
詳細情報
基本情報
バルブ幅18mm、有効断面積10.2mm2の小形無給油形ソレノイドバルブ。（2位置形）
【特長】
・内径Φ50までのシリンダ駆動に適合
・電力サージ対策用にAC用はバリスタ、DC用はフライホイルダイオードを標準装備
・AC電源用は国内外で使用できるAC100V～AC120V共用/AC200～AC240V共用
・Q形ソケット式・P形ソケット式・DINソケット式・リード線式と多様な結線方式。また、Q形ソケット式・P形ソケット式・DINソケット式は確認に便利な表示灯を標準装備
・Φ4・Φ6用ワンタッチ継手付を標準化
・ダブルソレノイド形にコンパクトなタンデム形を用意（サブプレートタイプ/モノマニホールドタイプ/DC24V）
