ソレノイドバルブ RB54/RB54Nシリーズ
- 通常単価(税別)
- 31,918円
- 税込単価
- 35,110円
通常出荷日：19日目
パッキンシールタイプの無給油形5ポートソレノイドバルブです。【特長】・パッキンシール方式のため塵埃など...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 外部パイロット圧力は、使用圧力範囲内でご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RB542N3GA1Dの仕様・寸法情報
ポート数
5ポート弁
用途
単体使用
種類
電磁弁
設置方法
ダイレクト
切換の種類
2位置エキゾースト
ソレノイドの数
シングル
仕様
無給油
電圧
AC100V
電源切時の状態
自己復帰(スプリングリターン)
配管口の種類
Rc
配管ねじの呼び
3/8
最大使用圧力(MPa)
0.7
駆動の種類
-
配管
ダイレクト配管
CV値
2.17
シールの種類
ソフトシール
パイロット給気
外部
手動スイッチ
-
結線方式
DINソケット式
取付方式
ダイレクト
サブプレートタイプ
-
-
-
商品情報
製品仕様
バルブ仕様
| 項目 | 機種 | |||||
|---|---|---|---|---|---|---|
| 5ポート | ||||||
| 2位置シングル ソレノイド | 2位置ダブル ソレノイド | 3位置クローズド センタ | 3位置エキゾースト センタ | |||
| 形式 記号 | 内部パイロット方式 | ダイレクト | RB542N※SA※※ | RB542N※SD※※ | RB54CN※SD※※ | RB54EN※SD※※ |
| サブプレート | RB542S※SA※※ | RB542S※SD※※ | RB54CS※SD※※ | RB54ES※SD※※ | ||
| 外部パイロット方式 | ダイレクト | RB542N※GA※※ | RB542N※GD※※ | RB54CN※GD※※ | RB54EN※GD※※ | |
| サブプレート | RB542S※GA※※ | RB542S※GD※※ | RB54CS※GD※※ | RB54ES※GD※※ | ||
| 接続 口径 | ダイレクト | Rc1/4・Rc3/8 | ||||
| サブプレート | Rc1/4・Rc3/8・Rc1/2 | |||||
| 有効 断面積 | ダイレクト | Rc1/4 | 37mm2 | 35mm2 | ||
| Rc3/8 | 40mm2 | 35mm2 | ||||
| サブプレート | Rc1/4 | 40mm2 | 35mm2 | |||
| Rc3/8 | 50mm2 | 40mm2 | ||||
| Rc1/2 | 60mm2 | 50mm2 | ||||
| 使用流体 | 空気 | |||||
| 給油 | 不要（給油でも可） | |||||
| 使用圧力範囲 | 0.2～0.7MPa | |||||
| 外部パイロットタイプの使用圧力範囲 | 0～0.7MPa | |||||
| 耐圧力 | 1MPa | |||||
| 使用温度範囲 （周囲温度および流体温度） | -10～+50℃（但し、凍結なきこと） | |||||
| 応答時間 | 50ms | 30ms | 70ms | |||
| 推奨潤滑油 | 無添加タービン油1種ISO VG32 相当品 | |||||
| 質量 kg | ダイレクト | 1.2 | 1.4 | 1.6 | ||
| サブプレート | 1.7 | 2.0 | 2.2 | |||
電気仕様
| 定格電圧 | AC100V 50/60Hz | AC200V 50/60Hz | DC24V | |
|---|---|---|---|---|
| 許容電圧範囲 | 定格電圧の±10％ | |||
| 起動電流 | 50Hz | 115mA | 57.5mA | - |
| 60Hz | 95mA | 47.5mA | ||
| 保持電流 | 50Hz | 80mA | 40mA | 188mA |
| 60Hz | 56mA | 28mA | ||
| 消費電力（W） 皮相電力（VA） | 50Hz | 8VA | 8VA | 4.5W |
| 60Hz | 5.6VA | 5.6VA | ||
| 絶縁等級 | F種 | |||
| 結線部保護構造 | IP65相当 | |||
| 結線方式 | DINソケット式 | |||
| 表示灯 | ネオンランプ | 発光ダイオード | ||
・表示灯の点灯色はオレンジです。
詳細情報
基本情報

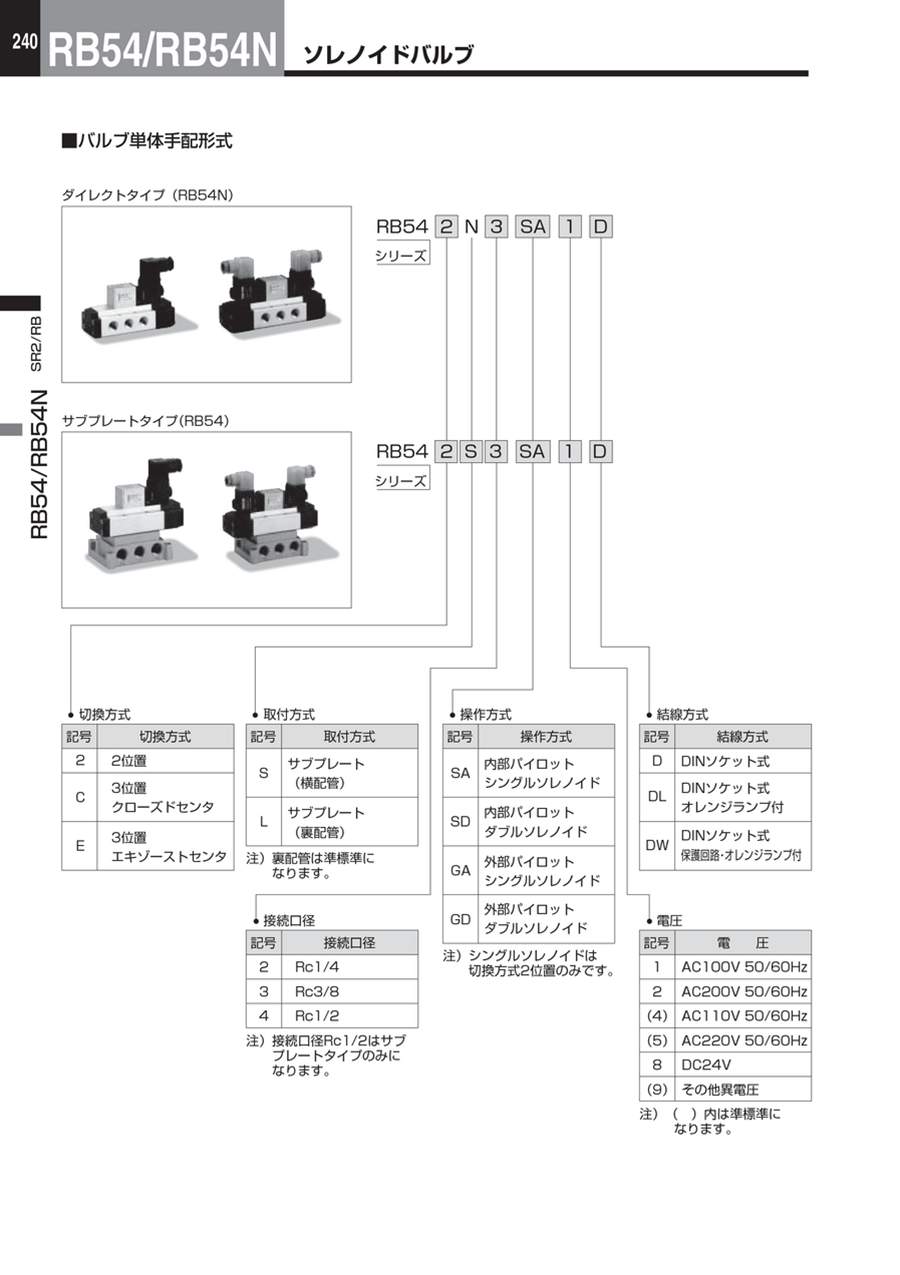

パッキンシールタイプの無給油形5ポートソレノイドバルブです。
【特長】
・パッキンシール方式のため塵埃などの多い箇所でも充分な耐久カを発揮します
・外部パイロットタイプの場合には、圧力0MPaからでも使用できます
・裏配管も可能です（サブプレートタイプ）
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 外部パイロット圧力は、使用圧力範囲内でご使用ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ソレノイドバルブ RB54/RB54Nシリーズの型番RB542N3GA1Dのページです。
型番RB542N3GA1Dに関する仕様情報を記載しております。
ソレノイドバルブ RB54/RB54Nシリーズのレビュー
この商品のレビューはありません
