Cキャップ
- 通常単価(税別)
- 36円～1,104円
- 税込単価
- 40円～1,214円
【特長】・LMガイドのLMレール取付穴に切り粉や異物が詰まるとLMブロック内部...
詳細情報を確認する
未確定：候補が11型番あります。
商品情報

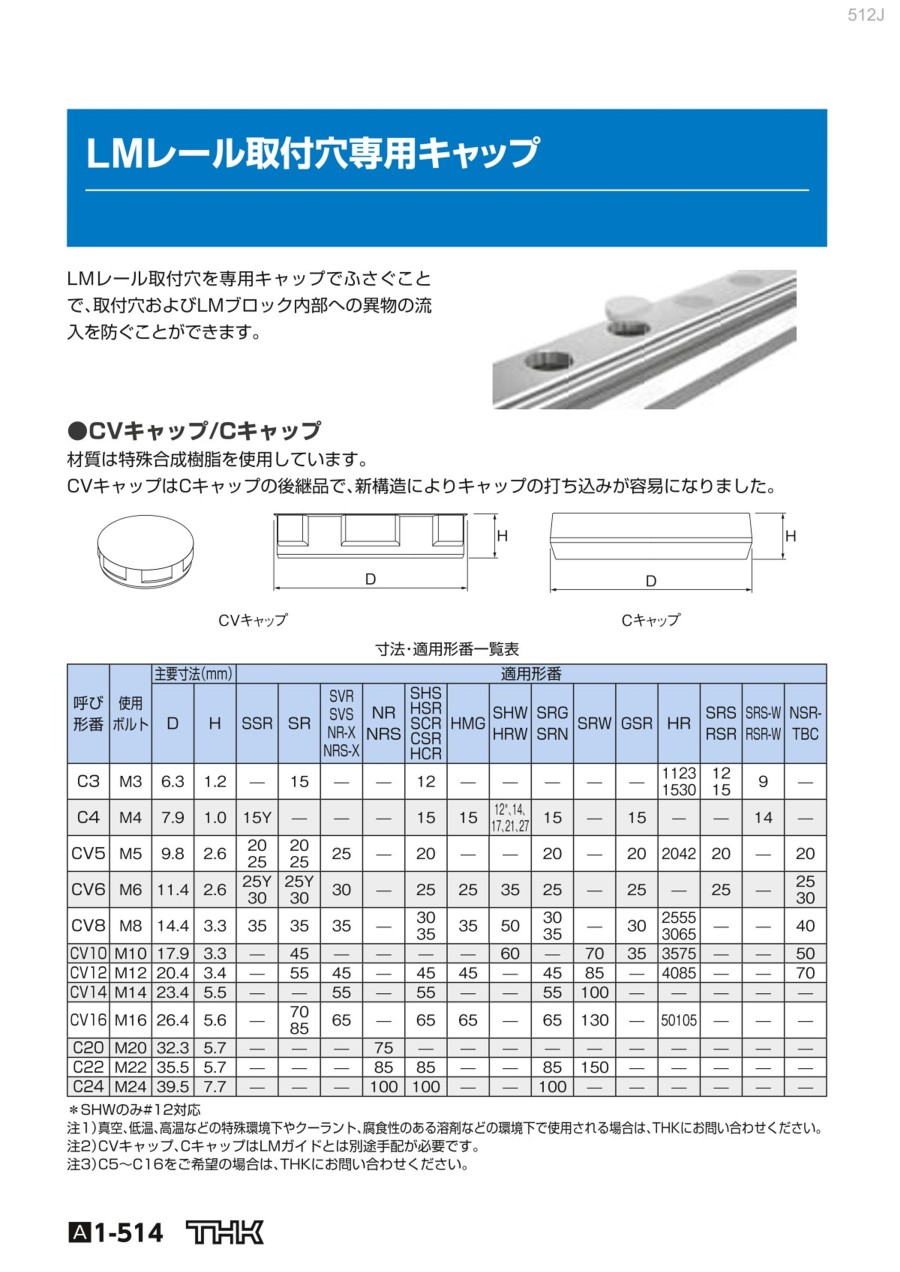

外形図
規格表
| 呼び 形番 | 使用 ボルト | 主要寸法（mm） | 適用形番 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H | SSR | SR | SVR SVS NR-X NRS-X | NR NRS | SHS HSR SCR CSR HCR | HMG | SHW HRW | SRG SRN | SRW | GSR | HR | SRS RSR | SRS-W RSR-W | NSR- TBC | ||
| C3 | M3 | 6.3 | 1.2 | - | 15 | - | - | 12 | - | - | - | - | - | 1123 1530 | 12 15 | 9 | - |
| C4 | M4 | 7.9 | 1.0 | 15Y | - | - | - | 15 | 15 | 12※、14、 17、21、27 | 15 | - | 15 | - | - | 14 | - |
| C22 | M22 | 35.5 | 5.7 | - | - | - | 85 | 85 | - | - | 85 | 150 | - | - | - | - | - |
| C24 | M24 | 39.5 | 7.7 | - | - | - | 100 | 100 | - | - | 100 | - | - | - | - | - | - |
※SHWのみ#12対応
注1） 真空、低温、高温などの特殊環境下やクーラント、腐食性のある溶剤などの環境下で使用される場合は、THKにお問い合わせください。
使用例
過酷環境使用目安
| 過酷環境 | Cキャップ | 使用例 | |
|---|---|---|---|
| 異物量 少 | 金属粉・スパッタ | ○ | 溶接機・ロボット |
| 木屑・クーラント （ 油分を損失する環境） | ○ | 木工機械・洗浄機 | |
| 金属粉+クーラント | ○ | 旋盤・マシニングセンタ | |
| 異物量 多 | 金属粉・スパッタ | △ | 溶接機・ロボット |
| 木屑・クーラント （ 油分を損失する環境） | △ | 木 工機械・洗浄機 | |
| 金属粉+クーラント | △ | 旋盤・マシニングセンタ | |
○：効果あり △：効果少ない
型番リスト
表示件数
詳細情報
基本情報
【特長】
・LMガイドのLMレール取付穴に切り粉や異物が詰まるとLMブロック内部に侵入する可能性があります。
・そのような場合にはLMレール取付穴を専用キャップでふさぎ、異物の侵入を防ぐことができます。
・LMレール取付穴専用キャップC形は、耐油性および耐摩耗性に優れた特殊合成樹脂を使用していますので、十分な耐久性を持っています。
- C16、C22、C24は発注数量単位100個単位となります。その他のサイズは1個からお求めいただけます。
