アンプ内蔵パイプ取付液面センサ

カタログ |

通常単価(税別): 14,639円～15,796円

税込単価: 16,103円～17,376円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

パイプに取り付けるだけで、簡単液面検出できます。【特長】・透過屈折方式で入遮光...

種類
光電センサ
検出方式
透過
アンプ種類
内蔵型
検出対象
液面(パイプ取付)
適用パイプ (φ)
8～13
光軸の配置種類
投光・受光一体単体使用
検出光の種類
標準
検出光の色
赤外LED
使用温度範囲 (℃)
-10～55
使用湿度範囲 (%)
30～85
保護構造
IP50
ヘッド形状
パイプ取付
検出光放射方向
側面
アンプ機能
応答速度調整
ファイバ長/コード長 (m)
2
電源電圧 (V)
DC10～28
消費電流
25mA以下
ヘッド最大サイズ (mm)
W28×H7.4×L26

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

型番		HPQ-T1	HPQ-T1-002	HPQ-T1-003	HPQ-T1-004	HPQ-T2	HPQ-T2-005
検出方式		透過形
適応パイプ	φ8～13mm 肉厚1mm	○	○	○	-	○	-
適応パイプ	φ3～7mm 肉厚0.6～1mm	-	-	-	○	-	○
適応パイプ材質		PFA透明パイプ
標準検出物体		水^※
繰返し検出位置精度		1mm以下
光源		赤外LED（ピーク発光波長950nm）
電源電圧		DC10～28V（リップル10%以下）
消費電流		25mA以下
動作形態	ライトオン（LO）	-	○	-	-	-	-
	ダークオン（DO）	-	-	○	-	-	-
	LO／DO切替	○	-	-	○	○	○
出力形態	NPNオープンコレクタ	○	○	○	○	-	-
出力形態	PNPオープンコレクタ	-	-	-	-	○	○
制御出力	開閉電流	100mA以下（抵抗負荷）
	出力耐電圧	DC30V
	残留電圧	1V以下（開閉電流100mA時）
応答時間		2ms以下（動作／復帰とも）
感度調整		-	○	○	-	-	-
表示灯		動作表示灯：赤（出力ON時点灯）
使用周囲照度		1000lx以下(白熱ランプにて）
使用温度範囲		-10～55℃（氷結なきこと）
保存温度範囲		-25～70℃（氷結なきこと）
使用湿度範囲		30～85%RH（結露なきこと）
絶縁抵抗		20MΩ（DC500Vにて）
耐電圧		AC1000V 50/60Hz 1分間充電部一括とケース間（LO／DO切替スイッチ、感度調整ボリューム部はAC500V）
耐振動		10-55Hz 複振幅1.5mm X、Y、Z 各方向2時間
耐衝撃		500m/s² X、Y、Z 各方向3回
保護構造		IP50（IEC規格）
保護回路		電源逆接続保護回路付き、電源投入時誤動作防止回路付き（約20ms）、出力短絡保護回路
接続方式		プリワイヤコード2m（形HPQ-T1／T2にはコード5mタイプあり）
材質		ケース：PC（ポリカーボネイト）樹脂束線バンド：ナイロンチューブ：シリコーン
質量		約25g（本体のみ、コード2m付き）

※実際に使用するパイプ、及び液体の透過率や屈折率により、安定検出できない場合がある。
　事前に実機にて動作確認、評価を十分に行なってお使いください。
　推奨の適応パイプ、材質、肉厚以外で使用される場合には、事前に実機にて動作確認、評価を十分に行なってお使いください。

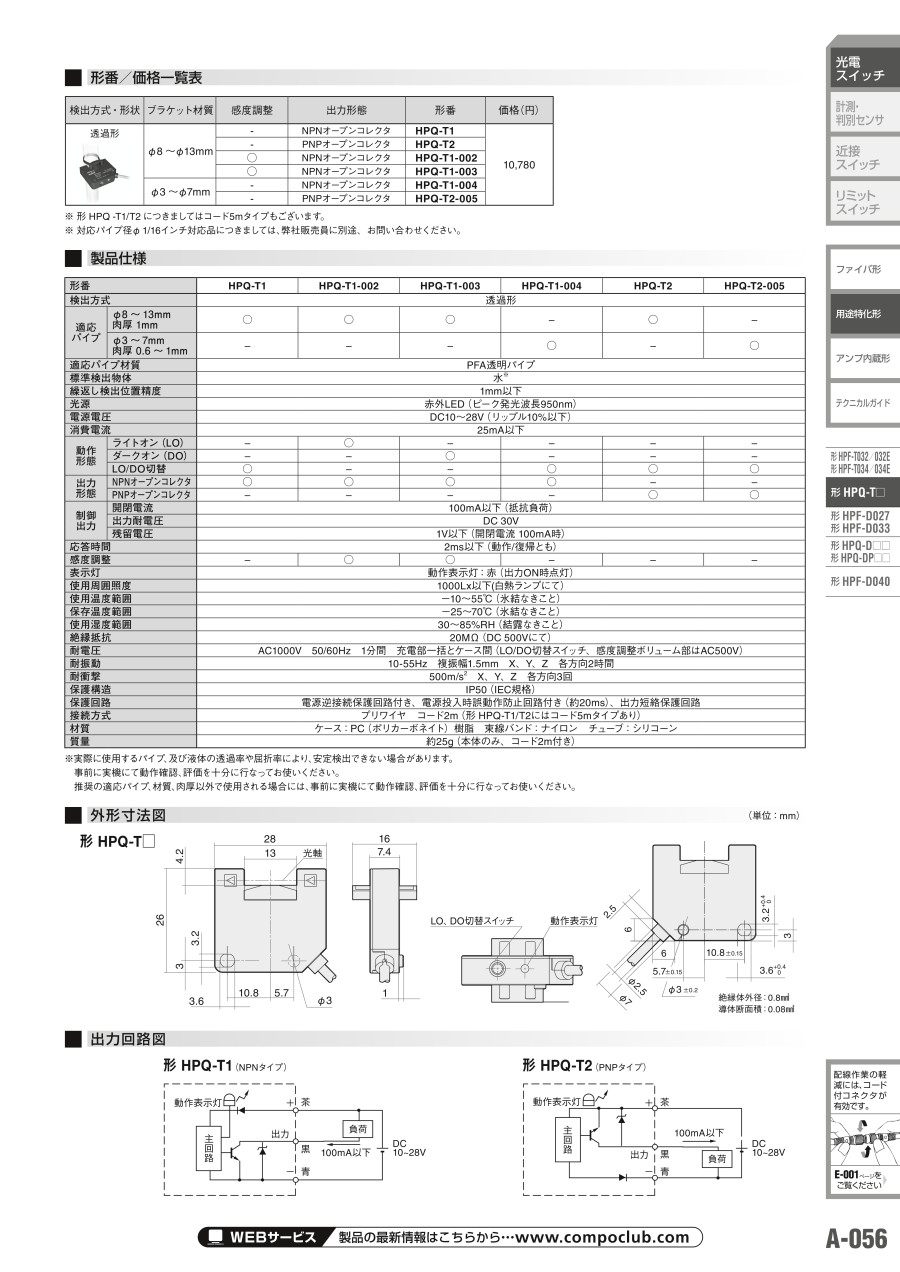

規格表

ブラケット材質	感度調整	出力形態	型番
φ8～φ13mm	-	NPNオープンコレクタ	HPQ-T1
	-	PNPオープンコレクタ	HPQ-T2
	○	NPNオープンコレクタ	HPQ-T1-002
	○	NPNオープンコレクタ	HPQ-T1-003
φ3～φ7mm	-	NPNオープンコレクタ	HPQ-T1-004
φ3～φ7mm	-	PNPオープンコレクタ	HPQ-T2-005

※ 形HPQ-T1／T2についてはコード5mタイプもある。

使用例

商品特長詳細

安定検出：透過屈折方式で入遮光レベル差を十分に確保。透過率の悪い液体（レジスト液、廃液）にも対応可能。
様々なパイプ径に対応：取付けパイプ外径はφ1/16インチ、3～7mm、8～13mm。取付け方法は結束バンド以外にM3ネジ取付けも可能。
オペレーション面は側面に配置：表示灯、動作切替スイッチを側面に配置。連装取付け時も動作表示灯を確認しながらの調整が容易。

技術情報・設計アイデア

検出原理

光軸位置
スリット幅は1mmとなっており、それ以下での繰返し検出が可能。
※検出する液体の状態に依存する。

型番リスト

表示件数

型番

HPQ-T1

HPQ-T2

出力形態	最小発注数量

NPNトランジスタオープンコレクタ	1個
PNPトランジスタオープンコレクタ	1個

通常単価(税別) (税込単価)	通常出荷日

15,796円 ( 17,376円 )	4日目
14,639円 ( 16,103円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

パイプに取り付けるだけで、簡単液面検出できます。

【特長】
・透過屈折方式で入遮光レベル差を十分に確保。
・透過率の悪い液体（レジスト液、廃液）にも対応可能です。
・取り付けパイプ外径はφ8～13です。取り付け方法は束線バンド以外にM3ネジ取り付けも可能です。
・表示灯、動作切替スイッチを側面に配置。連装取り付け時も動作表示灯を確認しながらの調整が容易です。
・上限、下限検出に1機種で対応できます。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
