スガツネ工業

クリーンヒンジ HG-CV-65N型抜き差しタイプ PAT

カタログ |

数量スライド割引
当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 2,297円

税込単価: 2,527円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

クリーンルームなどで使用するヒンジです。【特長】・摺動部に樹脂キャップを装着し...

種類
抜差し蝶番
本体材料
アルミ合金
取付穴タイプ
長穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】 (mm)
60.1～70
長さ (mm)
65
幅【範囲選択】 (mm)
55.1～65
幅 (mm)
60
用途
標準 / クリーン室
本体仕上
シルバーアルマイトマット調

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HG-CV-55NR、HG-CV-65NL

AS-HG-CV-65NR、AS-HG-CV-55NL

本図は左用丸穴タイプと示します。
右用は勝手違いとなります。

製品仕様

【取付方法】
左側に右用、右側に左用を使用します。

No.	部品名	材料	仕上/色
（1）	本体	アルミニウム合金	シルバーアルマイト処理
（2）	キャップ	ポリアセタール（POM）	ホワイト
（3）	軸	ステンレス鋼（SUS303）	素地

規格表

型番	仕様	耐荷重N/2ヶ	耐荷重kgf/2ヶ	質量g
HG-CV-65NR	右用丸穴タイプ	108	11	49
HG-CV-65NL	左用丸穴タイプ			49
AS-HG-CV-65NR	右用長穴タイプ			48
AS-HG-CV-65NL	左用長穴タイプ			48

注意・禁止事項

耐荷重はヒンジ2ヶ使いの場合の値です。

型番リスト

表示件数

型番

勝手違い	タイプ	発注コード	RoHS?	最小発注数量

左用	-	-	10	1個
右用	-	-	10	1個
左右兼用	左用丸穴タイプ	344-9084	10	1個
左右兼用	右用丸穴タイプ	344-9092	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

クリーンルームなどで使用するヒンジです。
【特長】
・摺動部に樹脂キャップを装着しており、金属同士の磨耗がないため金属粉が飛散しません。
・抜き差しが可能なので、扉の脱着が簡単です。
・扉開閉時、樹脂キャップが筐体に干渉しない形状です。
・軽い接触などに際し、樹脂キャップがヒンジを保護します。
・アルミニウム合金製なので、軽量かつデザイン性に優れています。
・右用・左用があります。
・取付側の加工精度を考慮した長穴タイプもあります。
【用途】
・半導体製造装置関連、クリーンルーム、アルミフレーム、住設などに適用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

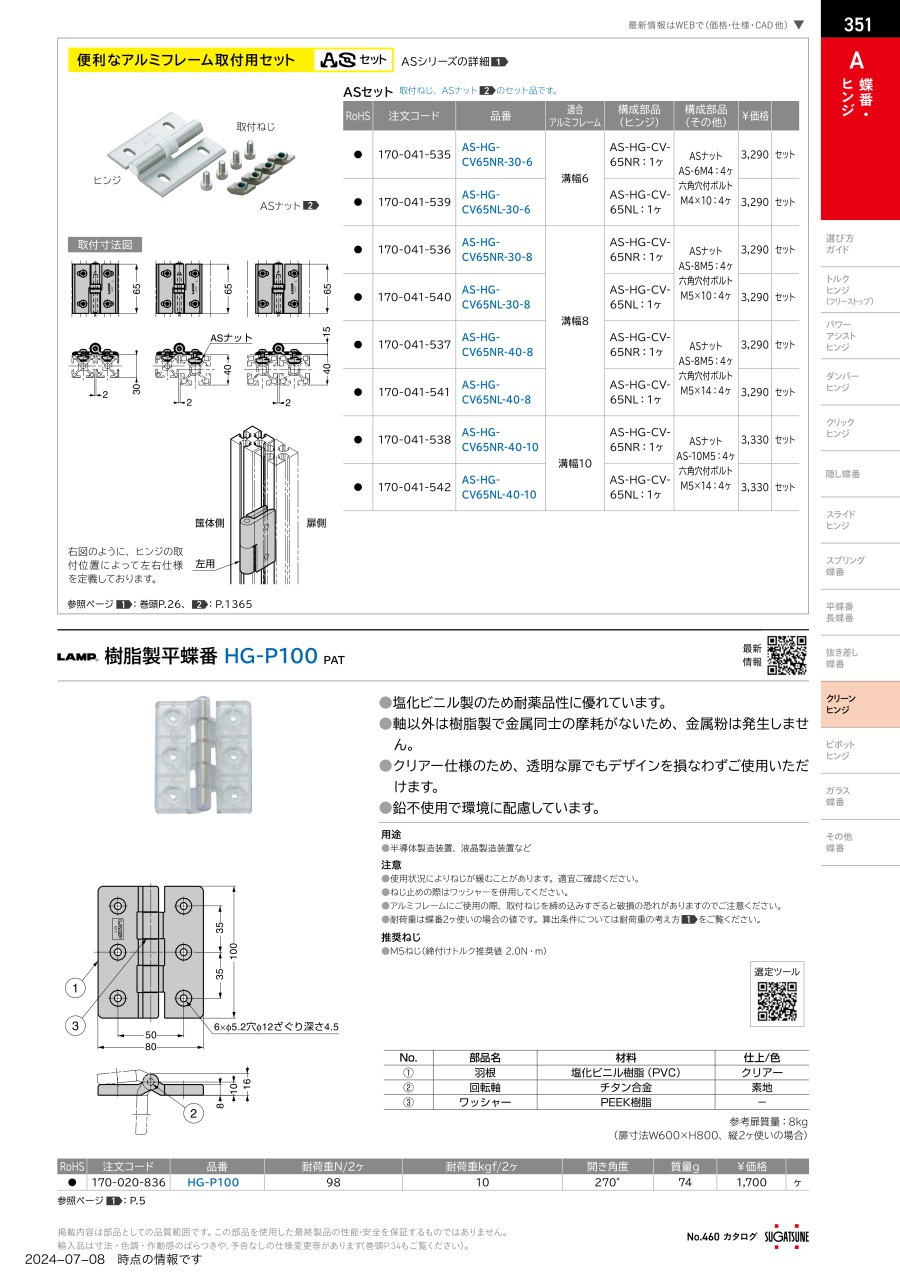

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
パワーアシストヒンジ HG-PA200型（外側付け）
樹脂カバーを取り付けると本体や取付穴が隠れ、すっきりとした外観に。トルクは調整ねじを回すことにより調整可能。半導体製造装置、分析機器、医療装置などの重い上蓋用に最適。
スガツネ工業
ステンレス鋼製アシストヒンジ HG-JH210
扉をゆっくりおろせます。重量扉の開閉に際し、重さを軽減させるアシストヒンジです。ダンパー付きで扉が急に閉じるのを防止します(ダンパー有効角約30°以上) 内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きがとてもスムーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クリーンヒンジ HG-CV-65N型抜き差しタイプ PATのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q使用上の注意などはありますか？

向かって左側に右用、右側に左用を取り付けてください。
