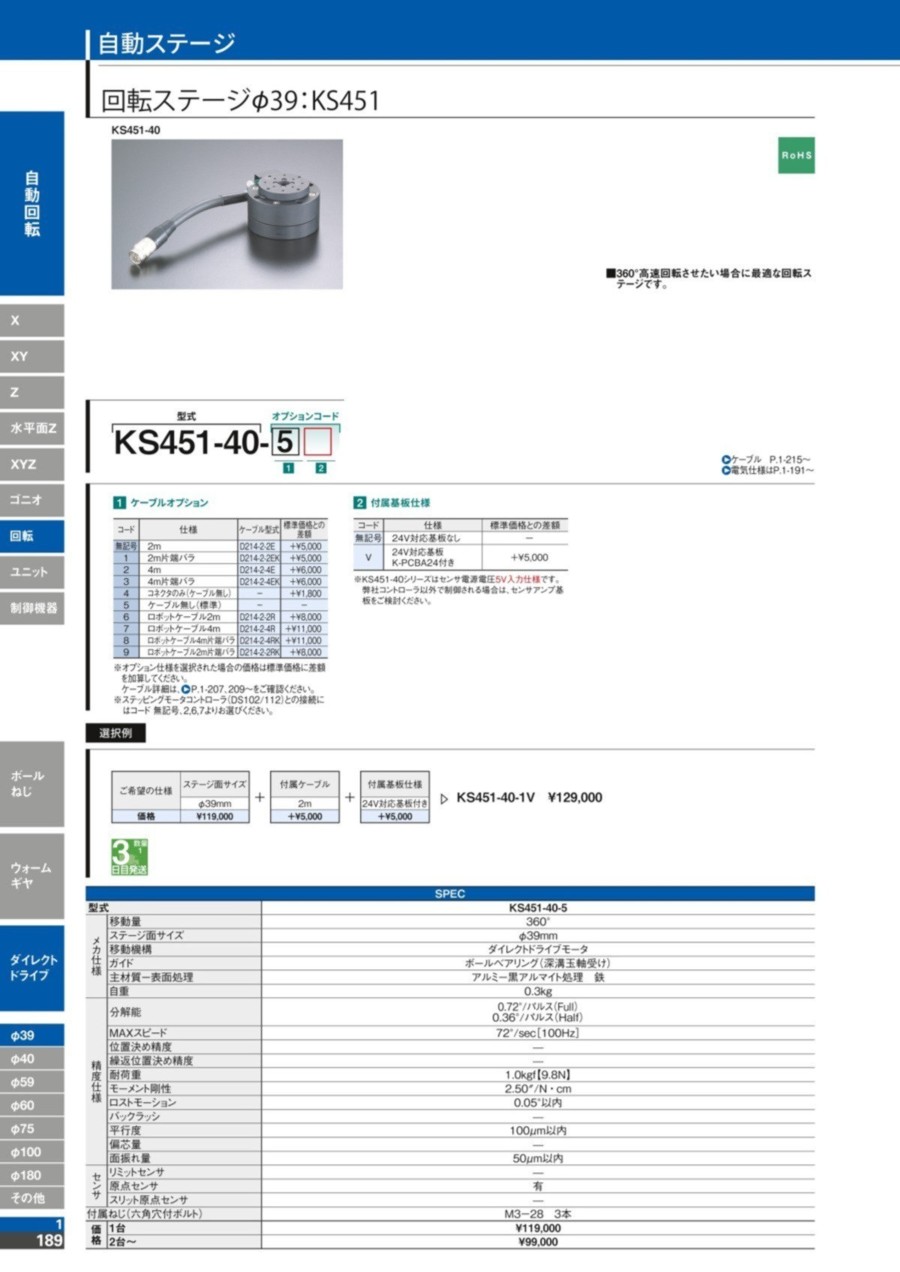

ダイレクトドライブ回転ステージ （KS451）
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | KS451-40-5 | |
|---|---|---|
| メカ仕様 | 移動量 | 360° |
| ステージ面サイズ | φ39mm | |
| 移動機構 | ダイレクトドライブモータ | |
| ガイド | ボールベアリング（深溝玉軸受け） | |
| 主材質-表面処理 | アルミ-黒アルマ仆処理 鉄 | |
| 自重 | 0.3kg | |
| 精度仕様 | 分解能 | 0.72°/パルス（Full） 0.36°/パルス（Half） |
| MAXスピード | 72°/sec［100Hz］ | |
| 位置決め精度 | - | |
| 繰返位置決め精度 | - | |
| 耐荷重 | 1.0kgf［9.8N］ | |
| モーメント剛性 | 2.50"/N・cm | |
| ロストモーション | 0.05°以内 | |
| バックラッシ | - | |
| 平行度 | 100μm以内 | |
| 偏芯量 | - | |
| 面振れ量 | 50μm以内 | |
| センサ | リミットセンサ | - |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 付属ねじ（六角穴付ボルト） | M3-28 3本 | |
選定サポート情報
注文例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
106,640円 ( 117,304円 ) | 4日目 |
106,640円 ( 117,304円 ) | 4日目 |
110,940円 ( 122,034円 ) | 4日目 |
107,500円 ( 118,250円 ) | 4日目 |
107,500円 ( 118,250円 ) | 4日目 |
111,800円 ( 122,980円 ) | 4日目 |
103,888円 ( 114,277円 ) | 4日目 |
108,188円 ( 119,007円 ) | 4日目 |
102,340円 ( 112,574円 ) | 4日目 |
106,640円 ( 117,304円 ) | 4日目 |
109,220円 ( 120,142円 ) | 4日目 |
111,800円 ( 122,980円 ) | 4日目 |
111,800円 ( 122,980円 ) | 4日目 |
116,100円 ( 127,710円 ) | 4日目 |
109,220円 ( 120,142円 ) | 4日目 |
113,520円 ( 124,872円 ) | 4日目 |
詳細情報
基本情報
「360°回転×高速駆動」を実現する自動回転ステージです。【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- 原点復帰を行う場合や振動を抑えたい場合はコントローラ/ドライバの駆動方式を、マイクロステップに設定して使用ください。
- 本商品はセンサ電圧5V入力仕様です。駿河精機製コントローラ以外で制御する場合は、センサアンプ基板の併用をご検討ください。
