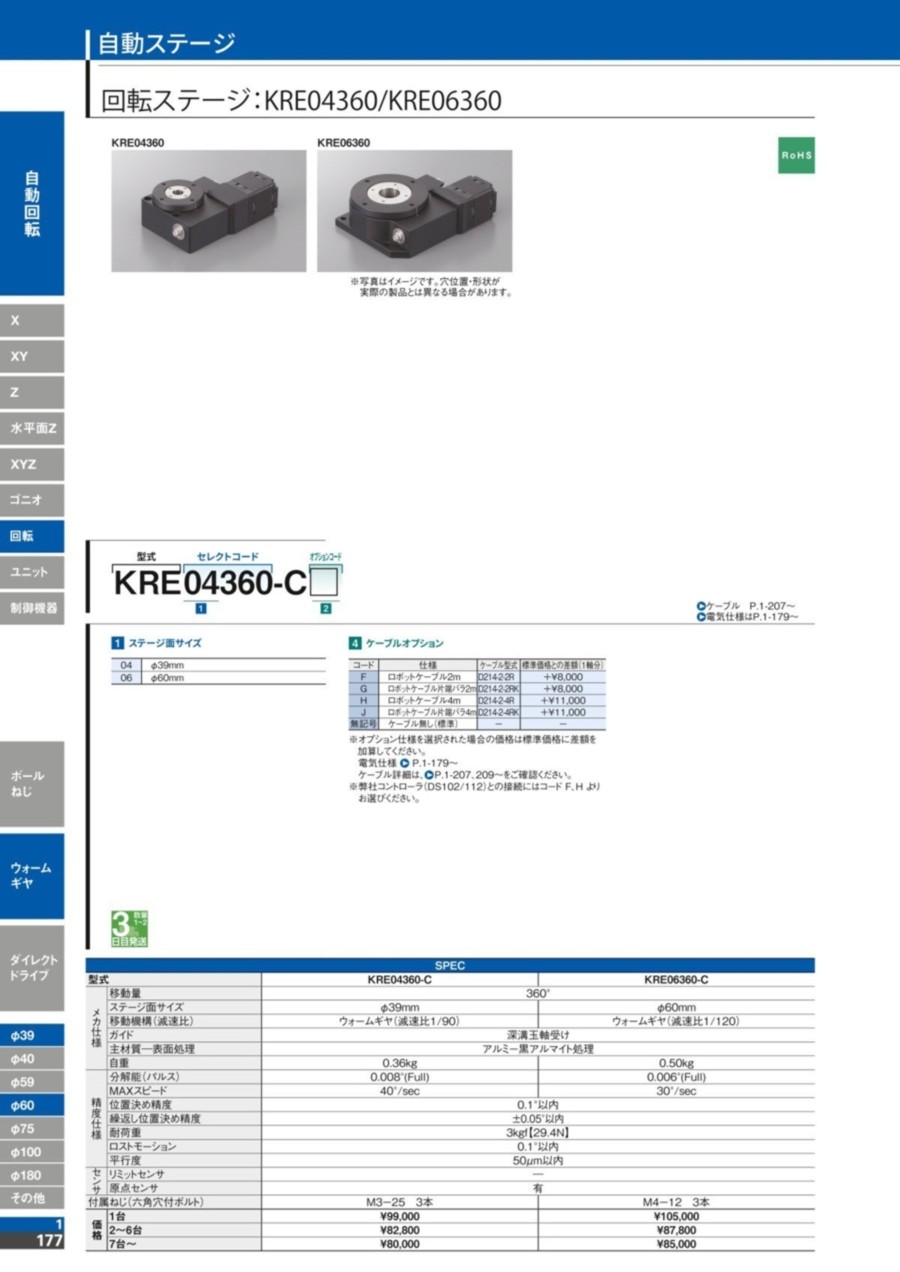

回転ステージ（KRE）
- 数量スライド割引
- 通常単価(税別)
- 78,504円～88,517円
- 税込単価
- 86,354円～97,369円
「360°連続回転××低価格」を実現した自動回転ステージです。【特長】・移動機...
詳細情報を確認するご注意
- 本商品は垂直姿勢で使用できません。
未確定：候補が10型番あります。
商品情報
外形図
KRE04360
KRE06360
製品仕様
| 型番 | KRE04360-C | KRE06360-C | |
|---|---|---|---|
| メカ仕様 | 移動量 | 360° | |
| ステージ面サイズ | φ39mm | φ60mm | |
| 移動機構（減速比） | ウォームギヤ（減速比1/90） | ウォームギヤ（減速比1/120） | |
| ガイド | 深溝玉軸受け | ||
| 主材質-表面処理 | アルミ-黒アルマイト処理 | ||
| 自重 | 0.36kg | 0.50kg | |
| 精度仕様 | 分解能（パルス） | 0.008°（Full） | 0.006°（Full） |
| MAXスピード | 40°/sec | 30°/sec | |
| 位置決め精度 | 0.1°以内 | ||
| 繰返し位置決め精度 | ±0.05°以内 | ||
| 耐荷重 | 3kgf【29.4N】 | ||
| ロストモーション | 0.1°以内 | ||
| 平行度 | 50μm以内 | ||
| センサ | リミットセンサ | - | |
| 原点センサ | 有 | ||
| 付属ねじ（六角穴付ボルト） | M3-25 3本 | M4-12 3本 | |
選定サポート情報
注文例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
88,517円 ( 97,369円 ) | 4日目 |
81,186円 ( 89,305円 ) | 4日目 |
81,186円 ( 89,305円 ) | 4日目 |
83,868円 ( 92,255円 ) | 4日目 |
83,868円 ( 92,255円 ) | 4日目 |
78,504円 ( 86,354円 ) | 4日目 |
85,656円 ( 94,222円 ) | 4日目 |
85,656円 ( 94,222円 ) | 4日目 |
88,339円 ( 97,173円 ) | 4日目 |
88,339円 ( 97,173円 ) | 4日目 |
詳細情報
基本情報
「360°連続回転××低価格」を実現した自動回転ステージです。【特長】・移動機構にウォームギアを採用
・独自の生産方式により低価格を実現
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- 本商品は垂直姿勢で使用できません。
回転ステージ（KRE）のレビュー
自動回転
4
4.02022/03/14
小型の自動回転ステージとしては廉価と思います。原点のみに線が引かれていますが、360度に目盛りがあったら良かったです。
0人が参考にしています。
