クランピングボルト SCB-GB/SCBS-GB

カタログ |

通常単価(税別): 1,197円～2,135円特別価格

税込単価: 1,317円～2,349円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～8日目一部当日出荷可能

ワークなどの押さえに便利なクランピングボルト。【特長】・ボールは9°までフレキシブルに回転。・反転防止...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

クランピングボルトSCB-GB／SCBS-GBの外観

クランピングボルトSCB-GB／SCBS-GBの寸法図

（単位：mm）

品番スティール製	品番ステンレス製	M（並目）	L	D₁	D	d	L₁	L₂	B	質量（g）
SCB-M6-16-GB	SCBS-M6-16-GB	M6	16	10	4	3.2	6	3	5	5.6
SCB-M6-20-GB	SCBS-M6-20-GB	M6	20	10	4	3.2	6	3	5	6.5
SCB-M6-25-GB	SCBS-M6-25-GB	M6	25	10	4	3.2	6	3	5	7.6
SCB-M6-30-GB	SCBS-M6-30-GB	M6	30	10	4	3.2	6	3	5	8.7
SCB-M6-40-GB	SCBS-M6-40-GB	M6	40	10	4	3.2	6	3	5	11
SCB-M8-20-GB	SCBS-M8-20-GB	M8	20	13	5.5	4.5	8	3.5	6	13.5
SCB-M8-30-GB	SCBS-M8-30-GB	M8	30	13	5.5	4.5	8	3.5	6	17.5
SCB-M8-35-GB	SCBS-M8-35-GB	M8	35	13	5.5	4.5	8	3.5	6	19
SCB-M8-40-GB	SCBS-M8-40-GB	M8	40	13	5.5	4.5	8	3.5	6	21.5
SCB-M8-50-GB	SCBS-M8-50-GB	M8	50	13	5.5	4.5	8	3.5	6	25
SCB-M10-25-GB	SCBS-M10-25-GB	M10	25	16	7	6	10	4.5	8	26
SCB-M10-30-GB	SCBS-M10-30-GB	M10	30	16	7	6	10	4.5	8	29
SCB-M10-40-GB	SCBS-M10-40-GB	M10	40	16	7	6	10	4.5	8	34
SCB-M10-50-GB	SCBS-M10-50-GB	M10	50	16	7	6	10	4.5	8	39
SCB-M10-60-GB	SCBS-M10-60-GB	M10	60	16	7	6	10	4.5	8	47
SCB-M12-30-GB	SCBS-M12-30-GB	M12	30	18	8.5	7.2	12	5	10	40
SCB-M12-50-GB	SCBS-M12-50-GB	M12	50	18	8.5	7.2	12	5	10	56
SCB-M12-80-GB	SCBS-M12-80-GB	M12	80	18	8.5	7.2	12	5	10	83
SCB-M16-40-GB	SCBS-M16-40-GB	M16	40	24	12	10.7	16	6	14	91
SCB-M16-60-GB	SCBS-M16-60-GB	M16	60	24	12	10.7	16	6	14	122
SCB-M16-80-GB	SCBS-M16-80-GB	M16	80	24	12	10.7	16	6	14	154

材質・仕上げ

-	SCB-GB スティール製	SCBS-GB ステンレス製
ねじ部	SCM435 四三酸化鉄皮膜（黒）	SUSXM7
ボール	SUJ2（硬度55-60HRC）	SUS440C（硬度55-60HRC）

型番リスト

表示件数

型番

ねじ径	材質（ねじ部）	材質（先端部）	本体長さ	RoHS?	最小発注数量

4	SCM435	SUJ2	10	10	1個
4	SCM435	SUJ2	12	10	1個
4	SCM435	SUJ2	16	10	1個
4	SCM435	SUJ2	20	10	1個
4	SCM435	SUJ2	25	10	1個
5	SCM435	SUJ2	12	10	1個
5	SCM435	SUJ2	16	10	1個
5	SCM435	SUJ2	20	10	1個
5	SCM435	SUJ2	25	10	1個
5	SCM435	SUJ2	30	10	1個
6	SCM435	SUJ2	36	-	1個
8	SCM435	SUJ2	28	-	1個
8	SCM435	SUJ2	38	-	1個
8	SCM435	SUJ2	43	-	1個
10	SCM435	SUJ2	35	-	1個
10	SCM435	SUJ2	40	-	1個
10	SCM435	SUJ2	50	-	1個
10	SCM435	SUJ2	70	-	1個
12	SCM435	SUJ2	92	-	1個
4	SUSXM7	SUS440C	10	10	1個
4	SUSXM7	SUS440C	12	10	1個
4	SUSXM7	SUS440C	16	10	1個
4	SUSXM7	SUS440C	20	10	1個
4	SUSXM7	SUS440C	25	10	1個
5	SUSXM7	SUS440C	12	10	1個
5	SUSXM7	SUS440C	16	10	1個
5	SUSXM7	SUS440C	20	10	1個
5	SUSXM7	SUS440C	25	10	1個
5	SUSXM7	SUS440C	30	10	1個
6	SUSXM7	SUS440C	31	-	1個
8	SUSXM7	SUS440C	28	-	1個
8	SUSXM7	SUS440C	38	-	1個
8	SUSXM7	SUS440C	43	-	1個
10	SUSXM7	SUS440C	40	-	1個
10	SUSXM7	SUS440C	50	-	1個
10	SUSXM7	SUS440C	60	-	1個
10	SUSXM7	SUS440C	70	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,275円 ( 1,403円 )	4日目
1,197円 ( 1,317円 )	4日目
1,197円 ( 1,317円 )	4日目
1,197円 ( 1,317円 )	4日目
1,275円 ( 1,403円 )	4日目
1,360円 ( 1,496円 )	4日目
1,197円 ( 1,317円 )	4日目
1,197円 ( 1,317円 )	4日目
1,197円 ( 1,317円 )	4日目
1,296円 ( 1,426円 )	4日目
1,392円974円 ( 1,071円 )	在庫品1日目当日出荷可能
1,506円903円 ( 993円 )	在庫品1日目当日出荷可能
1,581円 ( 1,739円 )	在庫品1日目当日出荷可能
1,581円 ( 1,739円 )	3日目
1,791円 ( 1,970円 )	3日目
1,791円 ( 1,970円 )	3日目
1,791円 ( 1,970円 )	3日目
1,880円 ( 2,068円 )	8日目
2,049円 ( 2,254円 )	3日目
1,309円 ( 1,440円 )	4日目
1,199円 ( 1,319円 )	4日目
1,201円 ( 1,321円 )	4日目
1,199円 ( 1,319円 )	4日目
1,199円 ( 1,319円 )	4日目
1,397円 ( 1,537円 )	4日目
1,397円 ( 1,537円 )	4日目
1,407円 ( 1,548円 )	4日目
1,407円 ( 1,548円 )	4日目
1,397円 ( 1,537円 )	4日目
1,388円971円 ( 1,068円 )	在庫品1日目当日出荷可能
1,765円1,147円 ( 1,262円 )	在庫品1日目当日出荷可能
1,681円 ( 1,849円 )	3日目
1,681円 ( 1,849円 )	3日目
2,023円 ( 2,225円 )	3日目
2,135円 ( 2,349円 )	3日目
2,034円996円 ( 1,096円 )	在庫品1日目当日出荷可能
2,135円986円 ( 1,085円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワークなどの押さえに便利なクランピングボルト。
【特長】
・ボールは9°までフレキシブルに回転。
・反転防止機構により確実にクランプする。
・鋳肌などの粗い面も、ギザボールが確実にクランプする。
【用途】
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

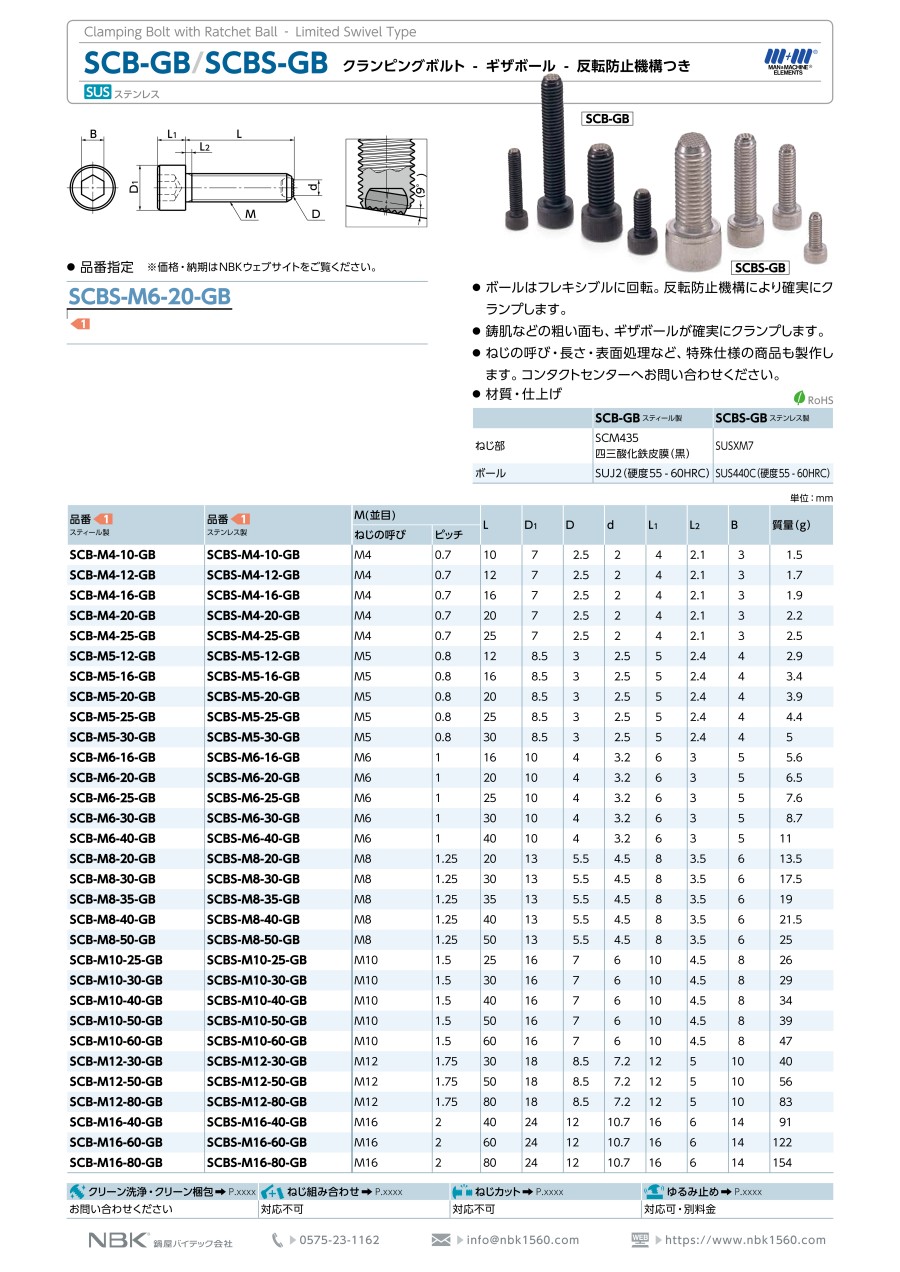

カタログ
