LAMP ステンレス鋼製コーナーファスナー STF-C64A ばね付・STF-C64B ばねなし
- 通常単価(税別)
- 1,597円～1,997円
- 税込単価
- 1,757円～2,197円
扉の閉時の保持に最適なコーナー型ファスナーです。【特長】・筐体のコーナーに取り付け、扉正面側から締め込...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

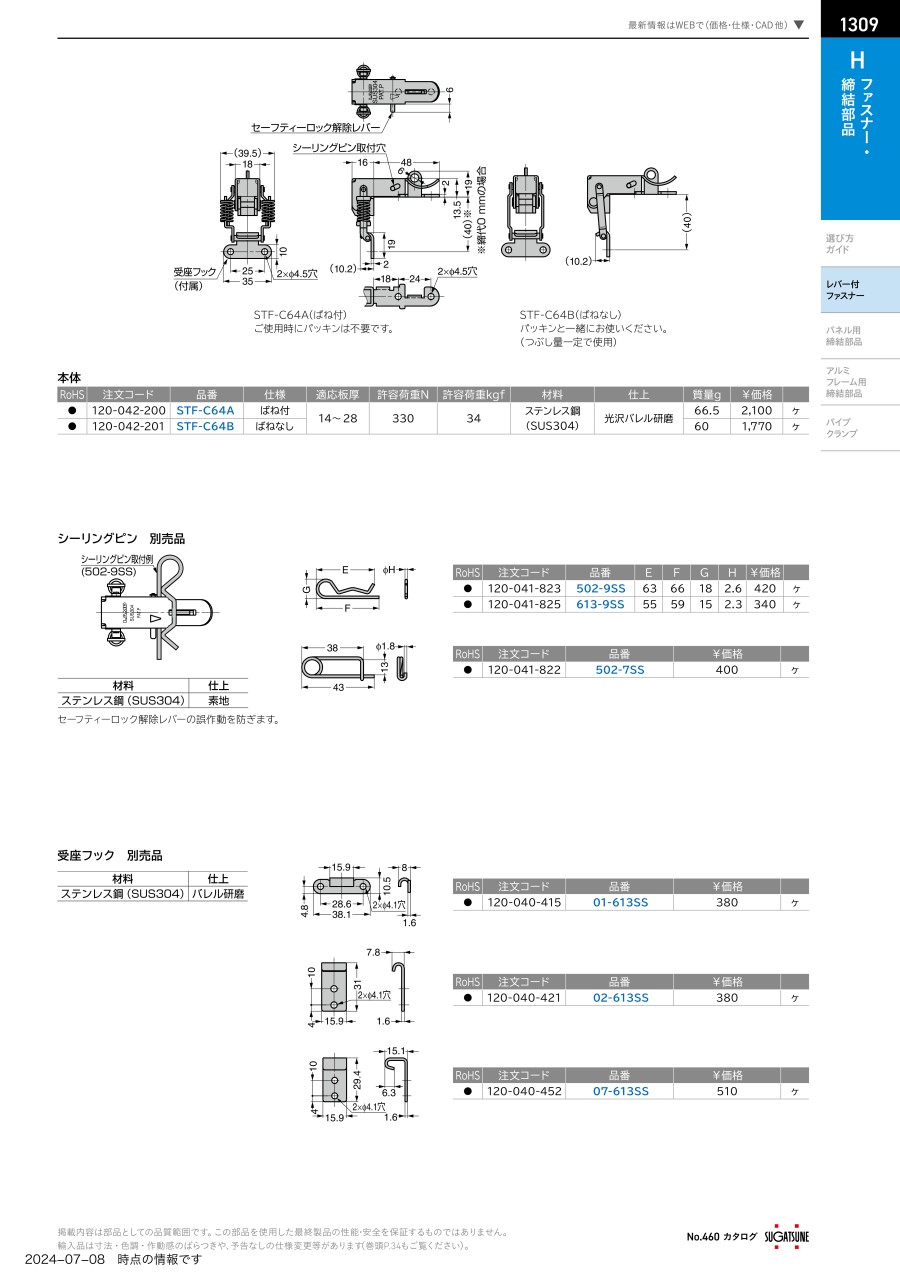

外形図
STF-C64A（ばね付）
ご使用時にパッキンは不要です。
STF-C64B（ばねなし）
パッキンと一緒にお使いください。
（つぶし量一定で使用）
製品仕様
【ロックした状態】
【STF-C64Aの引付力】
| 締代mm | 引付力N | 引付力kgf |
|---|---|---|
| 1 | 15 | 1.5 |
| 2 | 30 | 3.1 |
| 3 | 45 | 4.6 |
| 4 | 60 | 6.1 |
引付力は目安です。
【付属品】
受座フック
規格表
| 型 番 | 仕 様 | 適応板厚 | 許容荷重N | 許容荷重kgf | 材 料 | 仕 上 | 質量g |
|---|---|---|---|---|---|---|---|
| STF-C64A | ばね付 | 14～28 | 330 | 34 | ステンレス鋼 （SUS304） | 光沢バレル研磨 | 66.5 |
| STF-C64B | ばねなし | 60 |
使用例
ロックした状態
ロックを解除しながらベロを持ち上げると、ばねの力で扉も持ち上がります。
扉を開けた状態
注意・禁止事項
- STF-C64Aの締代寸法は、4mmを超えないようにしてください。
詳細情報
基本情報
扉の閉時の保持に最適なコーナー型ファスナーです。
【特長】
・筐体のコーナーに取り付け、扉正面側から締め込み、解除操作ができます。
・コーナーファスナーヒンジSTH-C64とセットで使用できます。
・セーフティーロック付きで振動に強く、不意の解除を防ぎます。
・南京錠や封印具シリーズと合わせて使用できます。
・ばね付きとばねなしの2タイプあります。
・受座フックは付属品以外に別売品も使用できます。
【用途】
・防塵・防滴を必要とする扉・カバー、耐震を要求される扉・カバー、計測機器、通信機器BOX、工作機械などに適用。
