ストッパボルト SSB-A
- 通常単価(税別)
- 730円～2,638円
- 税込単価
- 803円～2,902円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
球面部は焼入れを施したストッパボルト。【特長】・六角頭部が球面になっている。・球面部は焼入れ済み。・耐...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

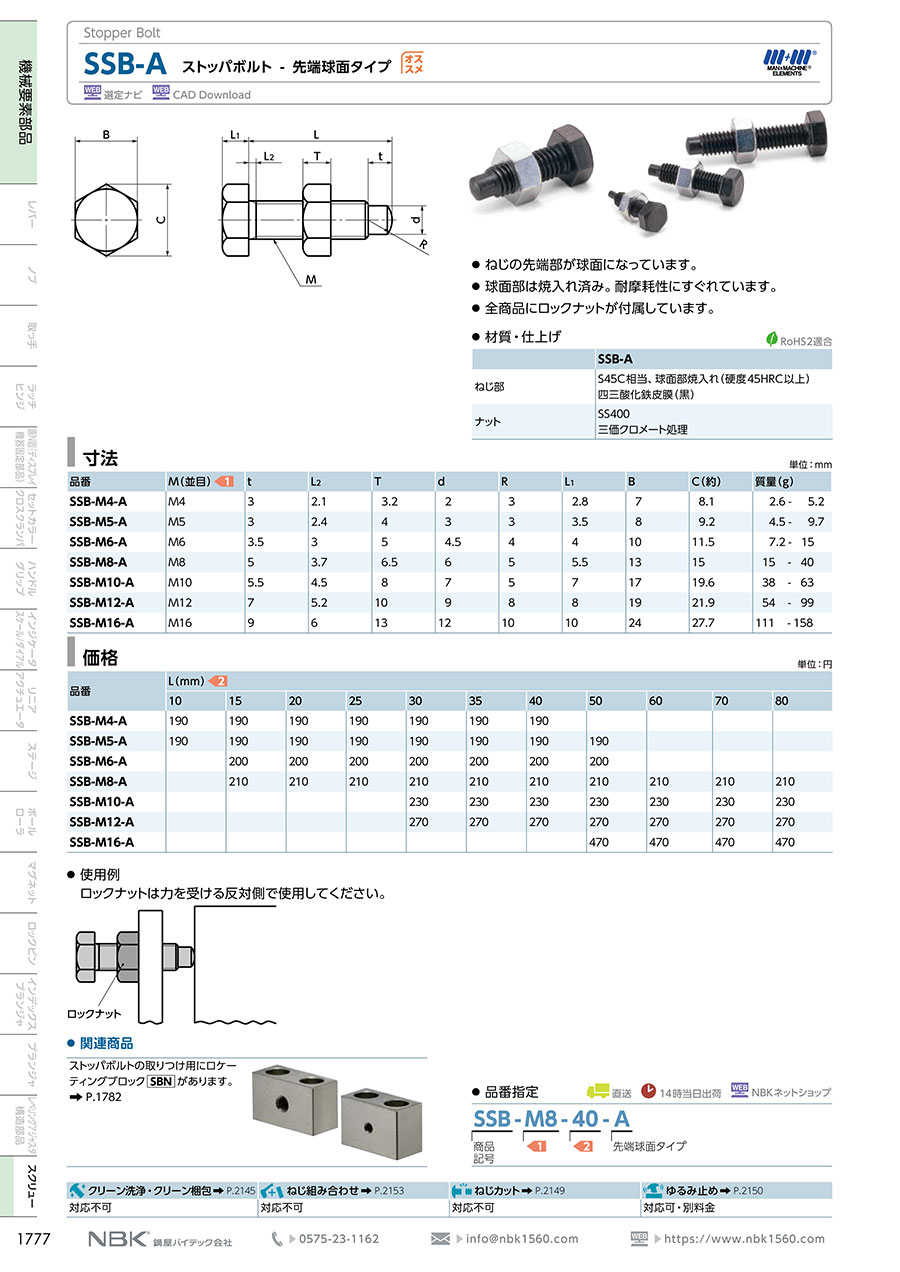

ストッパボルト SSB-Aの仕様
ストッパボルトの外観（SSB-A）
ストッパボルトの外形寸法図（SSB-A）
使用例
使用例
ロックナットは力を受ける反対側で使用してください。
（単位：mm）
| 品番 | M（並目） | t | L2 | T | d | R | L1 | B | C（約） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| SSB-M4-A | M4 | 3 | 2.1 | 3.2 | 2 | 3 | 2.8 | 7 | 8.1 | 2.6-5.2 |
| SSB-M5-A | M5 | 3 | 2.4 | 4 | 3 | 3 | 3.5 | 8 | 9.2 | 4.5-9.7 |
| SSB-M6-A | M6 | 3.5 | 3 | 5 | 4.5 | 4 | 4 | 10 | 11.5 | 7.2-15 |
| SSB-M8-A | M8 | 5 | 3.7 | 6.5 | 6 | 5 | 5.5 | 13 | 15 | 15-40 |
| SSB-M10-A | M10 | 5.5 | 4.5 | 8 | 7 | 5 | 7 | 17 | 19.6 | 38-63 |
| SSB-M12-A | M12 | 7 | 5.2 | 10 | 9 | 8 | 8 | 19 | 21.9 | 54-99 |
| SSB-M16-A | M16 | 9 | 6 | 13 | 12 | 10 | 10 | 24 | 27.7 | 111-158 |
この製品の材質・仕上げ
ねじ部
- S45C相当
- 球面部焼入れ（硬度45HRC以上）
- 四三酸化鉄皮膜（黒）
ナット
- SS400
- 三価クロメート処理
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
903円 ( 993円 ) | 在庫品1日目当日出荷可能 |
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,176円 ( 1,294円 ) | 在庫品1日目当日出荷可能 |
917円 ( 1,009円 ) | 在庫品1日目当日出荷可能 |
1,007円 ( 1,108円 ) | 在庫品1日目当日出荷可能 |
1,703円 ( 1,873円 ) | 在庫品1日目当日出荷可能 |
1,001円 ( 1,101円 ) | 9日目 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
1,217円 ( 1,339円 ) | 在庫品1日目当日出荷可能 |
1,234円 ( 1,357円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
2,638円 ( 2,902円 ) | 在庫品1日目当日出荷可能 |
1,018円 ( 1,120円 ) | 在庫品1日目当日出荷可能 |
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
918円 ( 1,010円 ) | 在庫品1日目当日出荷可能 |
934円 ( 1,027円 ) | 在庫品1日目当日出荷可能 |
1,016円 ( 1,118円 ) | 在庫品1日目当日出荷可能 |
865円 ( 952円 ) | 在庫品1日目当日出荷可能 |
1,181円 ( 1,299円 ) | 在庫品1日目当日出荷可能 |
1,027円 ( 1,130円 ) | 在庫品1日目当日出荷可能 |
1,227円 ( 1,350円 ) | 在庫品1日目当日出荷可能 |
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
1,212円 ( 1,333円 ) | 在庫品1日目当日出荷可能 |
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,467円 ( 1,614円 ) | 在庫品1日目当日出荷可能 |
1,287円 ( 1,416円 ) | 在庫品1日目当日出荷可能 |
842円 ( 926円 ) | 在庫品1日目当日出荷可能 |
906円 ( 997円 ) | 在庫品1日目当日出荷可能 |
741円 ( 815円 ) | 在庫品1日目当日出荷可能 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
1,103円 ( 1,213円 ) | 在庫品1日目当日出荷可能 |
897円 ( 987円 ) | 在庫品1日目当日出荷可能 |
1,076円 ( 1,184円 ) | 在庫品1日目当日出荷可能 |
1,141円 ( 1,255円 ) | 9日目 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
1,386円 ( 1,525円 ) | 在庫品1日目当日出荷可能 |
867円 ( 954円 ) | 在庫品1日目当日出荷可能 |
1,404円 ( 1,544円 ) | 在庫品1日目当日出荷可能 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
1,447円 ( 1,592円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
球面部は焼入れを施したストッパボルト。
【特長】
・六角頭部が球面になっている。
・球面部は焼入れ済み。
・耐摩耗性に優れている。
・全製品にロックナットが付属。
【用途】
・ストッパなどの用途。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ミスミ
ナット－単品販売－
鍋屋バイテック
ストッパボルト SSB・SSBS-B
鍋屋バイテック
ストッパスクリュー SAN-B・SANS-B
ストッパボルト SSB-Aのレビュー
摺動の移動端の規制
4
4.02018/05/15
摺動機構のストロークエンドに使え、サイズが豊富で選択しやすい
0人が参考にしています。
