制御機器直動形050シリーズ
- 通常単価(税別)
- 6,657円～14,165円
- 税込単価
- 7,323円～15,582円
角形・直動形のスタンダードの空圧用電磁弁。【特長】・Φ6～25（直径6～25m...
詳細情報を確認する
商品情報
外形図
050E1の寸法図
050E1の寸法図
050E1の寸法図
050E1の寸法図
050-4E1の寸法図
050-4E1の寸法図
050-4E1の寸法図
050-4E1の寸法図
製品仕様
基本形式と弁機能
| 項目 | 基本形式 | ||||
|---|---|---|---|---|---|
| 標準タイプ | 低電流タイプ | ||||
| 050E1 | 050-4E1 | 050-4E2 | 050LE1 | 050-4LE1 | |
| ポジション数 | 2ポジション | 2ポジション | |||
| ポート数 | 2・3ポート | 5ポート | 2・3ポート | 5ポート | |
| 弁機能 | 常時閉（NC標準）および 常時開（NOオプション） | シングルソレノイド | ダブルソレノイド | 常時閉（NC標準）および 常時開（NOオプション） | シングルソレノイド |
| 項目 | 基本形式 | |||||
|---|---|---|---|---|---|---|
| 標準タイプ | 低電流タイプ | |||||
| 050E1 | 050-4E1 | 050-4E2 | 050LE1 | 050-4LE1 | ||
| 使用流体 | 空気 | 空気 | ||||
| 作動方式 | 直動形 | 直動形 | ||||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar） | 0.3 | 0.24 | 0.3 | 0.24 | |
| 有効断面積〔Cv値〕 mm2 | 1.5〔0.08〕 | 1.2〔0.07〕 | 1.5〔0.08〕 | 1.2〔0.07〕 | ||
| 配管接続口径 | M5×0.8 | M5×0.8 | ||||
| 給油 | 不要 | 不要 | ||||
| 使用圧力範囲 MPa | 0～0.7 | 0.15～0.7 | 0～0.7 | |||
| 保証耐圧力 MPa | 1.05 | 1.05 | ||||
| 応答時間 ON時／OFF時 ms | DC24V | 20／20以下 | 20以下 | 30／30以下 | ||
| AC100V、AC200V | 25／25以下 | 20以下 | - | |||
| 最高作動頻度 Hz | 5 | 5 | ||||
| 自己保持に必要な最小励磁時間 ms | - | 50 | - | |||
| 使用温度範囲（雰囲気および使用流体） ℃ | 0～+50 | 0～+50 | ||||
| 耐衝撃 m/s2 | 横方向 | 1,373.0 | 1,373.0 | |||
| 軸方向 | 294.2 | 147.1 | 294.2 | |||
| 取付方向 | 自由 | 自由 | ||||
電気仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| 標準タイプ | 低電流タイプ | ||||||
| DC24V | AC100V | AC200V | DC24V | ||||
| 方式 | DC方式 | フライホイル方式 | DC方式 | ||||
| 使用電圧範囲 V | 21.6～26.4 （24±10%） | 90～110 （100±10%） | 180～220 （200±10%） | 21.6～26.4 （24±10%） | |||
| 電流値 （定格電圧印加時） | 周波数 Hz | - | 50 | 60 | 50 | 60 | - |
| 励磁 mA（r.m.s） | 240（5.8W） 〔252（6.0W）〕 | 74 〔83〕 | 71 〔79〕 | 48 〔50〕 | 46 〔48〕 | 100（2.4W） 〔112（2.7W）〕 | |
| 許容回路漏れ電流値 mA | 20 | 10 | 5 | 10 | |||
| 絶縁抵抗 MΩ | 100以上 | 100以上 | |||||
| 結線方式とリード線長さ | 標準 | グロメット式：300mm | グロメット式：300mm | ||||
| オプション | DIN式コネクタ付 | DIN式コネクタ付 | |||||
| リード線の色 | 赤色 〔赤色（+）・青色（-）〕 赤色（+）・黒色（-） | 黄色・黒色 | 白色・黒色 | 赤色 〔赤色（+）・青色（-）〕 赤色（+）・黒色（-） | |||
| LEDインジケータ（オプション）の色 | 赤色 | 黄色 | 緑色 | 赤色 | |||
| サージ対策 | 標準 | - | フライホイルダイオード | - | |||
| オプション | フライホイルダイオード | - | フライホイルダイオード | ||||
規格表
| 形式 | 記号 |
|---|---|
| A | |
| 050E1 | M5×0.8 |
| 050E1-01 | Rc1/8 |
| 形式 | 記号 | ||
|---|---|---|---|
| A | B | C | |
| 050-4E1 | M5×0.8 | 10 | 10 |
| 050-4E1-01 | Rc1/8 | 16 | 7 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

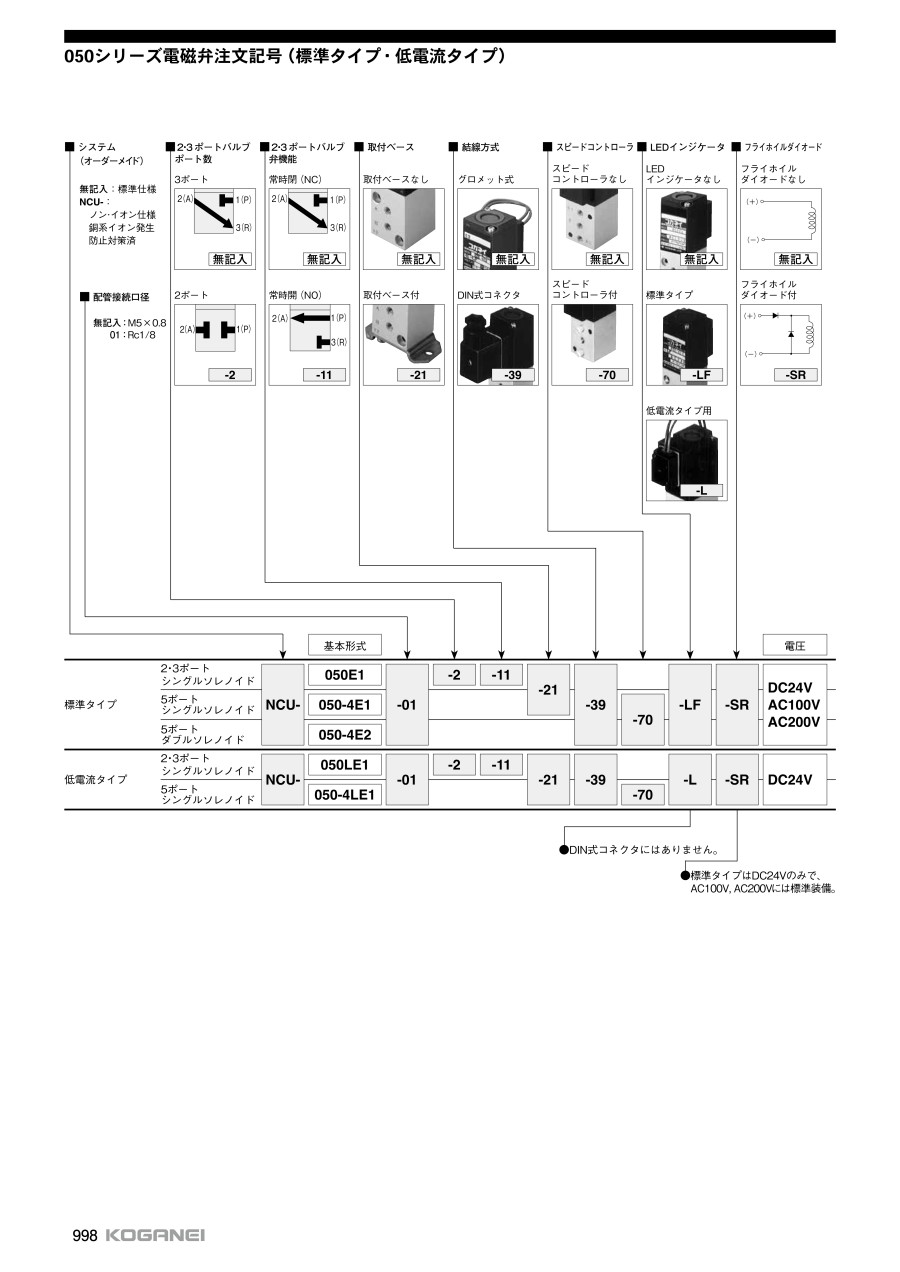

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,143円 ( 13,357円 ) | 3日目 |
12,143円 ( 13,357円 ) | 3日目 |
11,555円 ( 12,711円 ) | 3日目 |
14,006円 ( 15,407円 ) | 在庫品1日目当日出荷可能 |
10,486円 ( 11,535円 ) | 3日目 |
10,810円 ( 11,891円 ) | 3日目 |
11,248円 ( 12,373円 ) | 3日目 |
11,248円 ( 12,373円 ) | 3日目 |
12,289円 ( 13,518円 ) | 3日目 |
10,417円 ( 11,459円 ) | 在庫品1日目当日出荷可能 |
11,623円 ( 12,785円 ) | 在庫品1日目当日出荷可能 |
10,958円 ( 12,054円 ) | 在庫品1日目当日出荷可能 |
10,504円 ( 11,554円 ) | 3日目 |
10,780円 ( 11,858円 ) | 3日目 |
12,143円 ( 13,357円 ) | 3日目 |
10,036円 ( 11,040円 ) | 3日目 |
12,827円 ( 14,110円 ) | 3日目 |
14,165円 ( 15,582円 ) | 3日目 |
11,125円 ( 12,238円 ) | 在庫品1日目当日出荷可能 |
10,899円 ( 11,989円 ) | 在庫品1日目当日出荷可能 |
11,387円 ( 12,526円 ) | 在庫品1日目当日出荷可能 |
12,977円 ( 14,275円 ) | 8日目 |
11,586円 ( 12,745円 ) | 3日目 |
12,595円 ( 13,855円 ) | 3日目 |
11,087円 ( 12,196円 ) | 3日目 |
11,088円 ( 12,197円 ) | 3日目 |
7,092円 ( 7,801円 ) | 3日目 |
6,657円 ( 7,323円 ) | 3日目 |
6,657円 ( 7,323円 ) | 3日目 |
8,779円 ( 9,657円 ) | 3日目 |
7,431円 ( 8,174円 ) | 3日目 |
8,779円 ( 9,657円 ) | 3日目 |
7,664円 ( 8,430円 ) | 3日目 |
8,166円 ( 8,983円 ) | 3日目 |
8,865円 ( 9,752円 ) | 3日目 |
6,825円 ( 7,508円 ) | 在庫品1日目当日出荷可能 |
7,909円 ( 8,700円 ) | 在庫品1日目当日出荷可能 |
8,779円 ( 9,657円 ) | 在庫品1日目当日出荷可能 |
9,146円 ( 10,061円 ) | 3日目 |
7,664円 ( 8,430円 ) | 3日目 |
10,472円 ( 11,519円 ) | 3日目 |
6,959円 ( 7,655円 ) | 3日目 |
8,142円 ( 8,956円 ) | 3日目 |
7,838円 ( 8,622円 ) | 3日目 |
7,693円 ( 8,462円 ) | 3日目 |
6,959円 ( 7,655円 ) | 3日目 |
8,774円 ( 9,651円 ) | 3日目 |
7,909円 ( 8,700円 ) | 11日目 |
8,387円 ( 9,226円 ) | 在庫品1日目当日出荷可能 |
9,023円 ( 9,925円 ) | 3日目 |
8,774円 ( 9,651円 ) | 3日目 |
7,999円 ( 8,799円 ) | 3日目 |
9,685円 ( 10,654円 ) | 3日目 |
詳細情報
基本情報
角形・直動形のスタンダードの空圧用電磁弁。
【特長】
・Φ6～25（直径6～25mm）のエアシリンダを確実にコントロール
・熟成された内部構造と使い勝手により高い信頼性と耐久性を備えている
・「確実作動」という使命に使いやすさとフレキシビリティで応える直動形電磁弁のスタンダード
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
