制御機器スタンダード電磁弁300シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 13,628円～27,468円特別価格
- 税込単価
- 14,991円～30,215円特別価格
Φ50～125（シリンダ径50～125mm）のシリンダなど、ミドルサイズのアク...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
300-4E1の寸法図
300-4E2の寸法図
303-4E2の寸法図

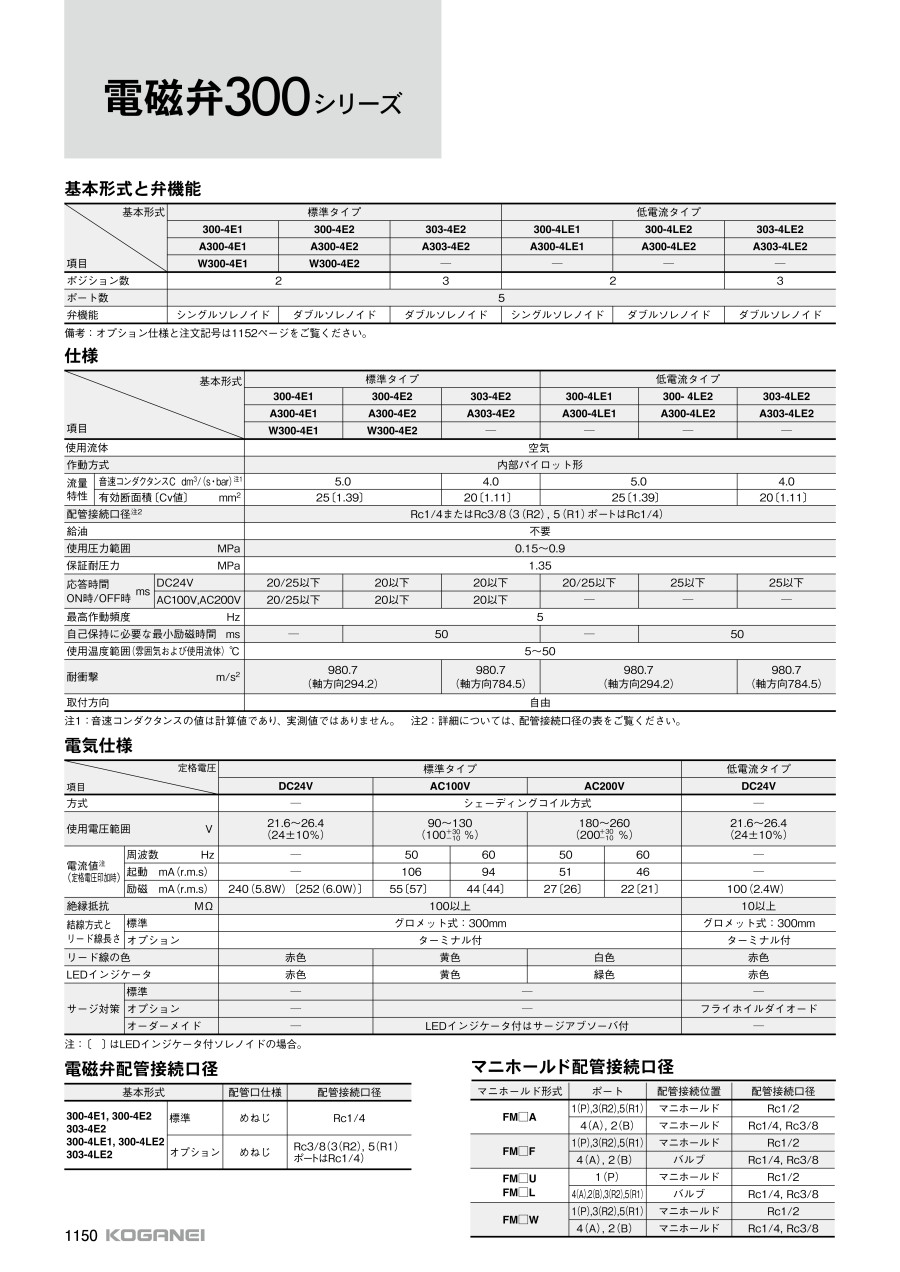

製品仕様
電気仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| 標準タイプ | 低電流タイプ | ||||||
| DC24V | AC100V | AC200V | DC24V | ||||
| 方式 | - | シェーディングコイル方式 | - | ||||
| 使用電圧範囲 V | 21.6～26.4 （24±10%） | 90～130 ［100（-10～+30）%］ | 180～260 ［200（-10～+30）%］ | 21.6～26.4 （24±10%） | |||
| 電流値 （定格電圧印加時） | 周波数 Hz | - | 50 | 60 | 50 | 60 | - |
| 起動 mA（r.m.s） | - | 106 | 94 | 51 | 46 | - | |
| 励磁 mA（r.m.s） | 240（5.8W）〔252（6.0W）〕 | 55〔57〕 | 44〔44〕 | 27〔26〕 | 22〔21〕 | 100（2.4W） | |
| 絶縁抵抗 MΩ | 100以上 | 10以上 | |||||
| 結線方式とリード線長さ | 標準 | グロメット式：300mm | グロメット式：300mm | ||||
| オプション | ターミナル付 | ターミナル付 | |||||
| リード線の色 | 赤色 | 黄色 | 白色 | 赤色 | |||
| LEDインジケータ | 赤色 | 黄色 | 緑色 | 赤色 | |||
| サージ対策 | 標準 | - | - | - | |||
| オプション | - | - | フライホイルダイオード | ||||
| オーダーメイド | - | LEDインジケータ付はサージアブソーバ付 | - | ||||
商品特長詳細
ACソレノイド（シェーディングコイル方式）の特長
シェーディングコイル方式とは、図のようにコア（固定鉄心）に銅製のリングを埋め込み、交流による吸引力の脈動を押さえる働きをさせたもの。
このことは、整流子を付けた「フライホイルダイオード方式」が吸引力の脈動を押さえる働きをするのと同じ。
シェーディングコイル方式は、応答性が良い、構造がシンプル、結線の方向性がないなどの特徴がある。しかし、次のような欠点もあり、信頼性に欠ける面もある。焼損事故がある、うなりの発生がある、シェーディングコイルが抜け出す。
コガネイシェーディングコイル方式はそれらの欠点を解決した信頼性の高いもの。
正常作動時と異常時の電流波形
異物によりプランジャが作動せず、起動時と同じ電流が流れ続けても焼損しない。（起動電流を基準にしてソレノイドが設計されている）
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,800円 ( 16,280円 ) | 7日目 |
15,154円 ( 16,669円 ) | 7日目 |
17,344円 ( 19,078円 ) | 7日目 |
16,048円 ( 17,653円 ) | 7日目 |
16,649円 ( 18,314円 ) | 7日目 |
16,648円 ( 18,313円 ) | 7日目 |
14,613円 ( 16,074円 ) | 7日目 |
14,613円 ( 16,074円 ) | 7日目 |
15,511円 ( 17,062円 ) | 7日目 |
14,688円 ( 16,157円 ) | 7日目 |
13,727円 ( 15,100円 ) | 7日目 |
15,482円 ( 17,030円 ) | 7日目 |
14,803円 ( 16,283円 ) | 10日目 |
17,599円 ( 19,359円 ) | 9日目 |
15,507円 ( 17,058円 ) | 9日目 |
15,507円 ( 17,058円 ) | 7日目 |
16,307円 ( 17,938円 ) | 7日目 |
16,307円 ( 17,938円 ) | 7日目 |
14,245円 ( 15,670円 ) | 10日目 |
14,979円 ( 16,477円 ) | 9日目 |
15,338円 ( 16,872円 ) | 7日目 |
15,785円 ( 17,364円 ) | 7日目 |
14,885円 ( 16,374円 ) | 7日目 |
15,155円 ( 16,671円 ) | 7日目 |
15,155円 ( 16,671円 ) | 7日目 |
15,854円 ( 17,439円 ) | 7日目 |
16,648円 ( 18,313円 ) | 7日目 |
16,648円 ( 18,313円 ) | 7日目 |
17,347円 ( 19,082円 ) | 7日目 |
14,967円 ( 16,464円 ) | 7日目 |
13,656円 ( 15,022円 ) | 7日目 |
15,122円 ( 16,634円 ) | 7日目 |
16,442円 ( 18,086円 ) | 7日目 |
15,482円 ( 17,030円 ) | 7日目 |
17,019円 ( 18,721円 ) | 7日目 |
14,554円 ( 16,009円 ) | 10日目 |
13,628円 ( 14,991円 ) | 9日目 |
15,695円 ( 17,265円 ) | 9日目 |
18,791円16,911円 ( 18,602円 ) | 7日目 |
18,791円16,911円 ( 18,602円 ) | 7日目 |
13,980円 ( 15,378円 ) | 在庫品1日目当日出荷可能 |
14,511円 ( 15,962円 ) | 在庫品1日目当日出荷可能 |
14,700円 ( 16,170円 ) | 在庫品1日目当日出荷可能 |
15,121円 ( 16,633円 ) | 7日目 |
16,458円 ( 18,104円 ) | 7日目 |
17,083円 ( 18,791円 ) | 7日目 |
21,012円18,910円 ( 20,801円 ) | 9日目 |
19,802円18,217円 ( 20,039円 ) | 9日目 |
21,193円19,497円 ( 21,447円 ) | 9日目 |
22,803円20,978円 ( 23,076円 ) | 7日目 |
19,855円18,266円 ( 20,093円 ) | 9日目 |
18,311円 ( 20,142円 ) | 9日目 |
23,142円 ( 25,456円 ) | 9日目 |
23,672円 ( 26,039円 ) | 7日目 |
20,042円18,438円 ( 20,282円 ) | 9日目 |
19,802円18,217円 ( 20,039円 ) | 9日目 |
21,193円 ( 23,312円 ) | 9日目 |
22,804円20,979円 ( 23,077円 ) | 7日目 |
19,526円 ( 21,479円 ) | 在庫品1日目当日出荷可能 |
19,474円 ( 21,421円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Φ50～125（シリンダ径50～125mm）のシリンダなど、ミドルサイズのアクチュエータの駆動制御に最適な電磁弁。
【特長】
・中形エアシリンダの駆動に最適なバルブをシリーズ化
・エアシリンダの中間停止に必要な3ポジション電磁弁をはじめ多用途に対応するシリーズ構成
・シリンダ径50～100mmのシリンダなど、ミドルサイズのアクチュエータの駆動制御に最適
・無給油でも高い信頼性を発揮
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
