制御機器小形電磁弁010シリーズ
- 通常単価(税別)
- 5,309円～9,644円
- 税込単価
- 5,840円～10,608円
バルブ幅10mm、1.2Wの低消費電力の小形5ポート電磁弁。【特長】・Φ2.5...
詳細情報を確認する- ポート数
- 5ポート弁
- 種類
- 電磁弁
- 切換の種類
- 2位置エキゾースト
- ソレノイドの数
- シングル
- 電源切時の状態
- 自己復帰(差圧リターン)
- 定格圧力 (MPa)
- 0.15～0.7
- 駆動の種類
- パイロット式ポペット
- シールの種類
- ソフトシール
- パイロット給気
- 内部
- 手動スイッチ
- ノンロック
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
010-4E1の寸法図
010-4E1の寸法図
010-4E1の寸法図
A010-4E1-25の寸法図
A010-4E1-25の寸法図
A010-4E1-25の寸法図

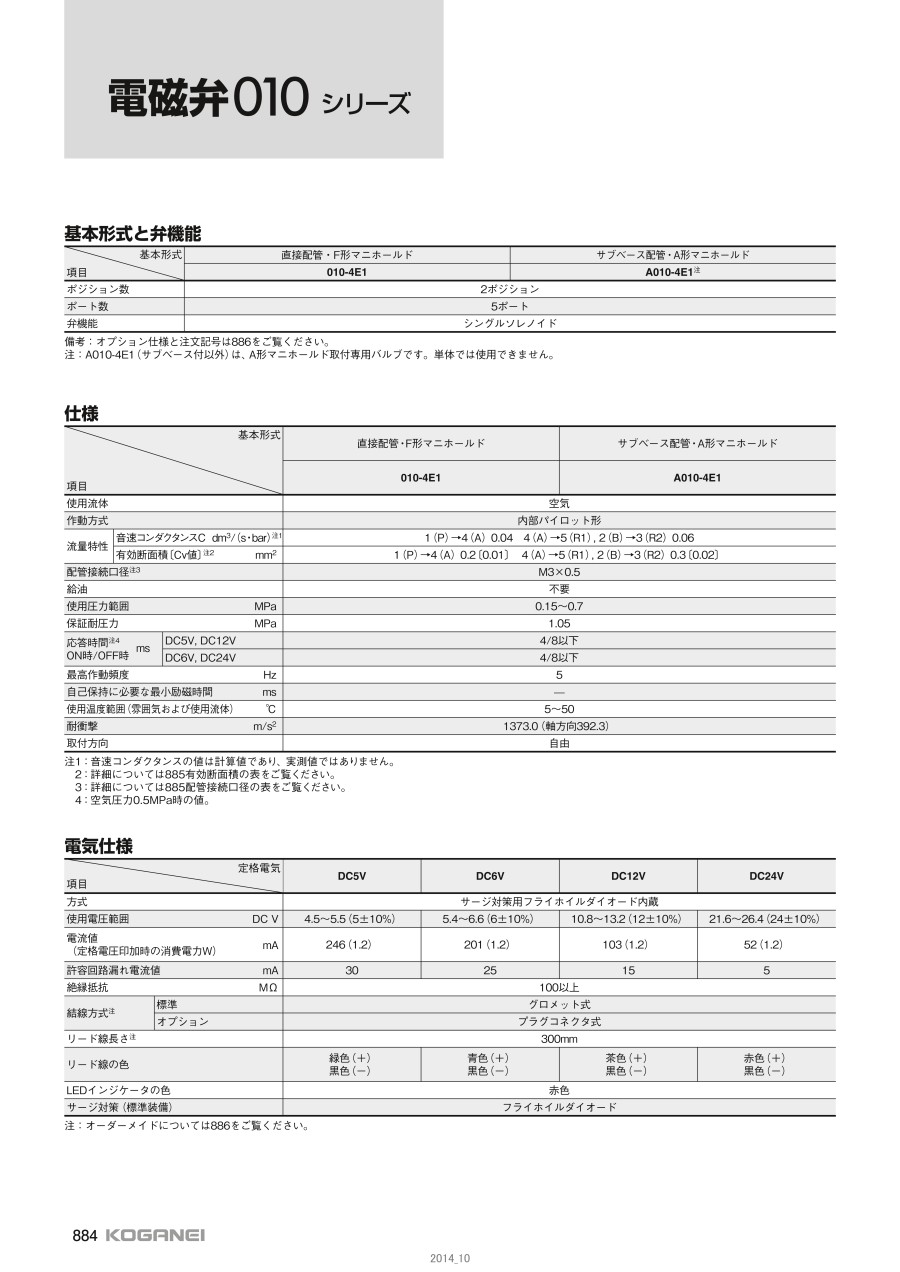

製品仕様
基本形式と弁機能
| 項目 | 基本形式 | |
|---|---|---|
| 直接配管・F形マニホールド | サブベース配管・A形マニホールド | |
| 010-4E1 | A010-4E1 | |
| ポジション数 | 2ポジション | |
| ポート数 | 5ポート | |
| 弁機能 | シングルソレノイド | |
| 名称 | 材質 | |
|---|---|---|
| バルブ | 本体 | アルミ合金（アルマイト処理） |
| 主軸 | ||
| フラッパ | 合成ゴム | |
| 取付べース | 軟鋼（亜鉛めっき） | |
| サブベース | アルミ合金（アルマイト処理） | |
| プランジャ | 電磁ステンレス | |
| コラム | ||
| マニホールド | 本体 | アルミ合金（アルマイト処理） |
| ブロックプレート | 軟鋼（ニッケルめっき） | |
| パッキン | 合成ゴム | |
| 項目 | 基本形式 | ||
|---|---|---|---|
| 直接配管・F形マニホールド | サブベース配管・A形マニホールド | ||
| 010-4E1 | A010-4E1 | ||
| 使用流体 | 空気 | ||
| 作動方式 | 内部パイロット形 | ||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 1（P）⇒4（A） 0.04 4（A）⇒5（R1）、2（B）⇒3（R2） 0.06 | |
| 有効断面積（Cv値） mm2 | 1（P）⇒4（A） 0.2（0.01） 4（A）⇒5（R1）、2（B）⇒3（R2） 0.3 〔0.02〕 | ||
| 配管接続口径 | M3×0.5 | ||
| 給油 | 不要 | ||
| 使用圧力範囲 MPa | 0.15～0.7 | ||
| 保証耐圧力 MPa | 1.05 | ||
| 応答時間注2 ON時／OFF時 ms | DC5V、DC12V | 4／8以下 | |
| DC6V、DC24V | 4／8以下 | ||
| 最高作動頻度 Hz | 5 | ||
| 自己保持に必要な最小励磁時間 ms | - | ||
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+50 | ||
| 耐衝撃 m/s2 | 1,373.0（軸方向392.3） | ||
| 取付方向 | 自由 | ||
注1：音速コンダクタンスの値は計算値であり、実測値ではありません。
注2：空気圧力0.5MPa時の値
電気仕様
| 項目 | 定格電気 | ||||
|---|---|---|---|---|---|
| DC5V | DC6V | DC12V | DC24V | ||
| 方式 | サージ対策用フライホイルダイオード内蔵 | ||||
| 使用電圧範囲 DC V | 4.5～5.5（5±10%） | 5.4～6.6（6±10%） | 10.8～13.2（12±10%） | 21.6～26.4（24±10%） | |
| 電流値（定格電圧印加時の消費電力W）mA | 246（1.2） | 201（1.2） | 103（1.2） | 52（1.2） | |
| 許容回路漏れ電流値 mA | 30 | 25 | 15 | 5 | |
| 絶縁抵抗 MΩ | 100以上 | ||||
| 結線方式 | 標準 | グロメット式 | |||
| オプション | プラグコネクタ式 | ||||
| リード線長さ | 300mm | ||||
| リード線の色 | 緑色（+） | 青色（+） | 茶色（+） | 赤色（+） | |
| 黒色（-） | 黒色（-） | 黒色（-） | 黒色（-） | ||
| LEDインジケータの色 | 赤色 | ||||
| サージ対策（標準装備） | フライホイルダイオード | ||||
作動原理と表示記号
010-4E1非通電状態の作動原理
商品特長詳細
高信頼、パワフル、低電流の基本性能をバルブ幅10mmの薄形ボディに凝縮した電磁弁010シリーズ。5ポートでパイロット形電磁弁の高信頼のソレノイドは、いずれもサージ対策用フライホイルダイオードを標準装備した高信頼設計。最大20連まで可能なマニホールドを揃え、経済性、多様性のニーズに応えφ16（直径16mm）までの複動形シリンダの駆動制御に最適。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,792円 ( 6,371円 ) | 8日目 |
6,546円 ( 7,201円 ) | 8日目 |
6,543円 ( 7,197円 ) | 8日目 |
6,562円 ( 7,218円 ) | 8日目 |
7,015円 ( 7,717円 ) | 8日目 |
6,784円 ( 7,462円 ) | 8日目 |
6,504円 ( 7,154円 ) | 8日目 |
6,684円 ( 7,352円 ) | 8日目 |
6,786円 ( 7,465円 ) | 8日目 |
7,347円 ( 8,082円 ) | 8日目 |
6,883円 ( 7,571円 ) | 8日目 |
7,364円 ( 8,100円 ) | 8日目 |
5,973円 ( 6,570円 ) | 8日目 |
7,680円 ( 8,448円 ) | 11日目 |
5,310円 ( 5,841円 ) | 8日目 |
5,537円 ( 6,091円 ) | 8日目 |
6,322円 ( 6,954円 ) | 8日目 |
6,265円 ( 6,892円 ) | 8日目 |
6,579円 ( 7,237円 ) | 8日目 |
6,708円 ( 7,379円 ) | 8日目 |
6,228円 ( 6,851円 ) | 8日目 |
6,097円 ( 6,707円 ) | 8日目 |
6,356円 ( 6,992円 ) | 8日目 |
6,255円 ( 6,881円 ) | 8日目 |
6,580円 ( 7,238円 ) | 8日目 |
6,473円 ( 7,120円 ) | 8日目 |
6,097円 ( 6,707円 ) | 8日目 |
6,133円 ( 6,746円 ) | 8日目 |
7,154円 ( 7,869円 ) | 9日目 |
7,155円 ( 7,871円 ) | 9日目 |
9,371円 ( 10,308円 ) | 9日目 |
8,700円 ( 9,570円 ) | 9日目 |
9,644円 ( 10,608円 ) | 9日目 |
8,439円 ( 9,283円 ) | 9日目 |
9,236円 ( 10,160円 ) | 9日目 |
7,896円 ( 8,686円 ) | 9日目 |
8,214円 ( 9,035円 ) | 9日目 |
8,115円 ( 8,927円 ) | 9日目 |
8,337円 ( 9,171円 ) | 9日目 |
8,306円 ( 9,137円 ) | 9日目 |
7,957円 ( 8,753円 ) | 9日目 |
8,947円 ( 9,842円 ) | 9日目 |
6,394円 ( 7,033円 ) | 9日目 |
6,476円 ( 7,124円 ) | 9日目 |
7,416円 ( 8,158円 ) | 9日目 |
7,416円 ( 8,158円 ) | 9日目 |
7,637円 ( 8,401円 ) | 9日目 |
7,637円 ( 8,401円 ) | 9日目 |
7,286円 ( 8,015円 ) | 9日目 |
6,773円 ( 7,450円 ) | 9日目 |
7,416円 ( 8,158円 ) | 9日目 |
7,416円 ( 8,158円 ) | 9日目 |
7,637円 ( 8,401円 ) | 9日目 |
7,637円 ( 8,401円 ) | 9日目 |
7,285円 ( 8,014円 ) | 9日目 |
6,773円 ( 7,450円 ) | 9日目 |
5,310円 ( 5,841円 ) | 8日目 |
5,309円 ( 5,840円 ) | 8日目 |
6,245円 ( 6,870円 ) | 8日目 |
6,245円 ( 6,870円 ) | 8日目 |
詳細情報
基本情報
バルブ幅10mm、1.2Wの低消費電力の小形5ポート電磁弁。
【特長】
・Φ2.5～16（シリンダ径2.5～16mm）の単動シリンダの駆動制御に最適
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
この商品を見た人は、こんな商品も見ています
最近見た商品
