制御機器スタンダード電磁弁F15シリーズ【1～2個入り】
- 通常単価(税別)
- 7,462円～15,514円
- 税込単価
- 8,208円～17,065円
使い易さの徹底追求で、さらにパワーアップした空圧用電磁弁。【特長】・シリンダ径...
詳細情報を確認する- 種類
- 電磁弁
- 適応シリンダ径 (φ)
- 40～80
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
- 手動スイッチ
- ノンロック・ロック共用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - バルブ単体でご使用の際はオプション「バルブ形態記号」をご選択ください。
オプションの詳細はカタログご確認ください。
商品情報
外形図
F15Tバルブ仕様 - F3 - PSの外形図
単位 : mm
F15Tバルブ仕様 - F4 - PSの外形図
単位 : mm

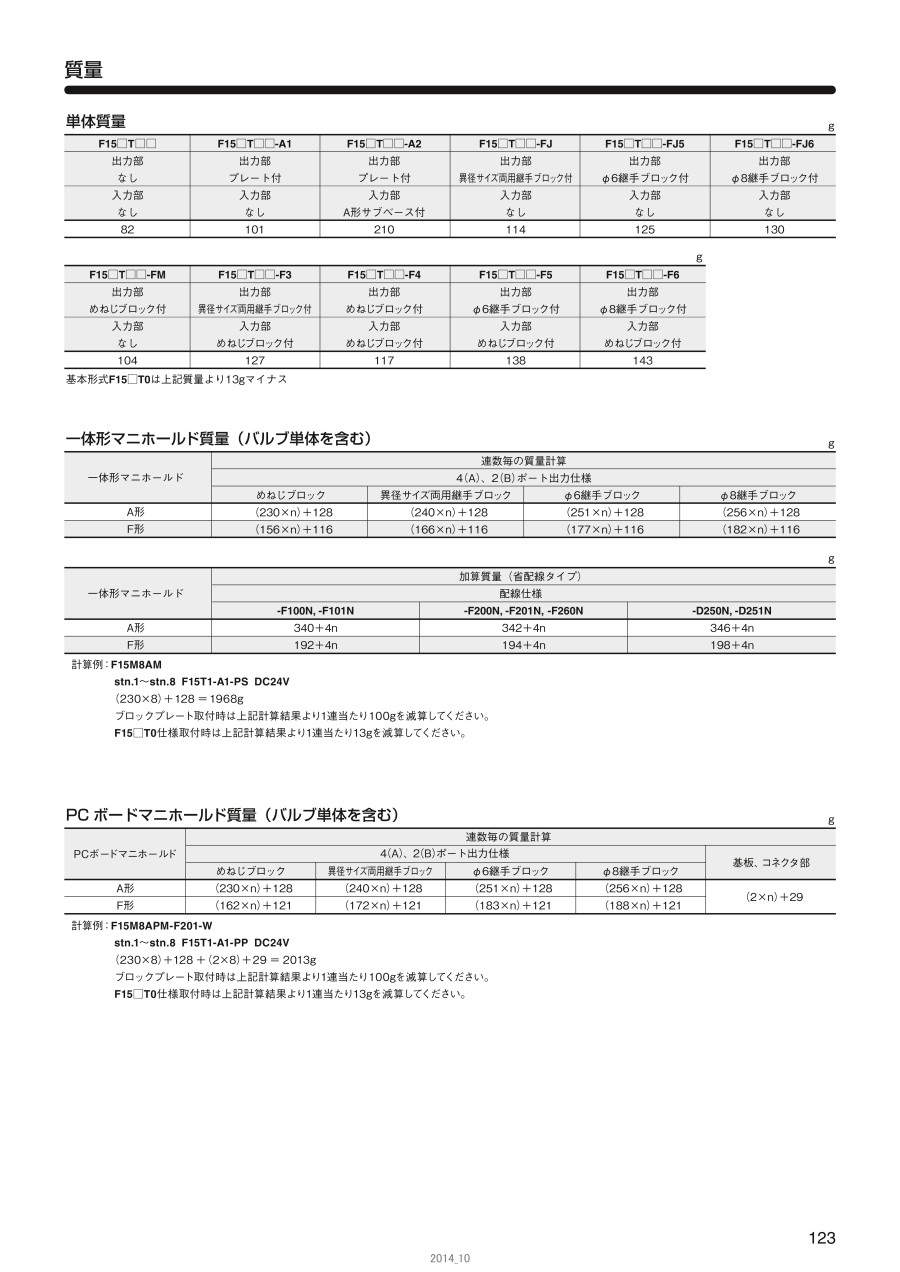

製品仕様
基本形式と弁機能
バリエーション豊富で電磁弁の新しいカタチ
| 項目 | 基本型番 | |||
|---|---|---|---|---|
| F15□T0 | F15□T1 F15□T2 | F15□T3 F15□T4 F15□T5 | F15□TA F15□TB F15□TC | |
| ポジション数 | 2ポジション | 3ポジション | 4ポジション | |
| ポート数 | 5 | タンデム3ポート | ||
| 弁機能 | シングルソレノイド専用 | シングルソレノイド、ダブルソレノイド両用形 | クローズドセンタ、エキゾーストセンタ、プレッシャセンタ | NC/NC、NO/NO、NC/NO |
製品仕様
| 項目 | 基本型番 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| F15□ T0F15□ T1F15□ T2 | F15□ T3F15□ T4F15□ T5 | F15□ TAF15□ TBF15□ TC | F15□ T0GF15□ T1GF15□ T2G | F15□ T3GF15□ T4GF15□ T5G | F15□ T0VF15□ T1VF15□ T2V | F15□T3V | |||
| 使用流体 | 空気 | ||||||||
| 作動方式 | 内部パイロット形 | 外部パイロット形（正圧用） | 外部パイロット形（真空用） | ||||||
| 流量 | 音速コンダクタンスC dm3/（s・bar） | 2.05 | 2.05 | 1.6 | 2.05 | 2.05 | 2.05 | 2.05 | |
| 特性 | 有効断面積〔Cv値〕mm2 | 10.3〔0.57〕 | 10.3〔0.57〕 | 8〔0.44〕 | 10.3〔0.57〕 | 10.3〔0.57〕 | 10.3〔0.57〕 | 10.3〔0.57〕 | |
| 配管接続口径 | φ6,φ8両用継手、Rc1/8 | M5×0.8、φ6,φ8両用継手、Rc1/8 | |||||||
| 給油 | 不要 | ||||||||
| 使用圧力範囲 | 主弁 | 0.15～0.7MPa | 0～0.7MPa | -100kPa～0.15MPa | |||||
| 外部パイロット | - | 0.2～0.7MPa | 0.2～0.7MPa | ||||||
| 保証耐圧力 MPa | 1.05 | ||||||||
| 応答時間 | ms | DC12V, DC24V | 20/25（30）以下 | 15/45（50）以下 | 20/30（35）以下 | 20/25（30）以下 | 15/45（50）以下 | 20/25（30）以下 | 15/45（50）以下 |
| ON/OFF時 | AC100V | 20/25以下 | 15/45以下 | - | 20/25以下 | 15/45以下 | 20/25以下 | 15/45以下 | |
| 最高作動頻度 Hz | 5 | ||||||||
| 自己保持に必要な最小励磁時間 ms | 50 | - | 50 | - | 50 | - | |||
| 使用温度範囲（雰囲気および使用流体） ℃ | 5～50 | ||||||||
| 耐衝撃 m/s2 | 294.2 | ||||||||
| 取付方向 | 自由 | ||||||||
製品仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| DC12V | DC24V(標準タイプ) | DC24V(低電流タイプ) | AC100V | ||||
| 使用電圧範囲 V | 10.8～13.2 (12±10%) | 21.6～26.4 (24±10%) | 21.6～26.4 (24±10%) | 90～110 (100±10%) | |||
| 定格周波数 Hz | - | - | - | 50 | 60 | ||
| 標準 | 電流値(定格電圧印加時) mA(r.m.s) | 33 | 17 | - | 8 | ||
| 消費電力 W | 0.4 | 0.4 | - | 0.8VA | |||
| 低電流タイプ | 電流値(定格電圧印加時) | 起動 mA | - | - | 17 | - | |
| 定常 mA | 4.2 | ||||||
| 消費電力 | 起動 mA | - | - | 0.4 | - | ||
| 定常 mA | 0.1 | ||||||
| 起動状態の時間(標準時間) ms | - | - | 70 | - | |||
| 許容回路漏れ電流 mA | 2.0 | 1.0 | 1.0 | 1.0 | |||
| 絶縁の種類 | B種 | ||||||
| 絶縁抵抗 MΩ | 100以上 | ||||||
| LEDインジケータの色 | 14(SA):赤、12(SB):緑 | ||||||
| サージ対策(標準装備) | サージ吸収トランジスタ | フライホイルダイオード | ブリッジダイオード | ||||
使用例
シングルソレノイドの状態
ダブルソレノイドの状態
例 : φ6（直径6mm）のチューブを接続した様子
例 : φ4（直径4mm）のチューブを接続した様子
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,822円 ( 13,004円 ) | 3日目 |
11,385円 ( 12,524円 ) | 9日目 |
11,833円 ( 13,016円 ) | 9日目 |
11,385円 ( 12,524円 ) | 9日目 |
8,865円 ( 9,752円 ) | 11日目 |
8,576円 ( 9,434円 ) | 9日目 |
9,224円 ( 10,146円 ) | 9日目 |
7,914円 ( 8,705円 ) | 9日目 |
7,914円 ( 8,705円 ) | 9日目 |
8,769円 ( 9,646円 ) | 9日目 |
7,915円 ( 8,707円 ) | 9日目 |
10,181円 ( 11,199円 ) | 11日目 |
7,462円 ( 8,208円 ) | 8日目 |
8,982円 ( 9,880円 ) | 11日目 |
9,213円 ( 10,134円 ) | 3日目 |
8,885円 ( 9,774円 ) | 11日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,816円 ( 9,698円 ) | 9日目 |
8,337円 ( 9,171円 ) | 9日目 |
8,485円 ( 9,334円 ) | 9日目 |
8,817円 ( 9,699円 ) | 9日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,382円 ( 9,220円 ) | 9日目 |
8,382円 ( 9,220円 ) | 9日目 |
8,725円 ( 9,598円 ) | 9日目 |
8,380円 ( 9,218円 ) | 9日目 |
8,602円 ( 9,462円 ) | 9日目 |
8,945円 ( 9,840円 ) | 9日目 |
8,602円 ( 9,462円 ) | 9日目 |
8,602円 ( 9,462円 ) | 9日目 |
8,896円 ( 9,786円 ) | 9日目 |
8,555円 ( 9,411円 ) | 9日目 |
8,486円 ( 9,335円 ) | 9日目 |
8,816円 ( 9,698円 ) | 9日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,815円 ( 9,697円 ) | 9日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,484円 ( 9,332円 ) | 9日目 |
8,558円 ( 9,414円 ) | 9日目 |
8,993円 ( 9,892円 ) | 9日目 |
8,557円 ( 9,413円 ) | 9日目 |
8,558円 ( 9,414円 ) | 9日目 |
8,885円 ( 9,774円 ) | 9日目 |
8,558円 ( 9,414円 ) | 9日目 |
8,015円 ( 8,817円 ) | 9日目 |
8,499円 ( 9,349円 ) | 9日目 |
9,565円 ( 10,522円 ) | 9日目 |
8,015円 ( 8,817円 ) | 9日目 |
8,453円 ( 9,298円 ) | 9日目 |
7,917円 ( 8,709円 ) | 9日目 |
8,040円 ( 8,844円 ) | 9日目 |
8,042円 ( 8,846円 ) | 9日目 |
8,383円 ( 9,221円 ) | 9日目 |
8,040円 ( 8,844円 ) | 9日目 |
9,745円 ( 10,720円 ) | 3日目 |
7,798円 ( 8,578円 ) | 8日目 |
8,102円 ( 8,912円 ) | 8日目 |
7,462円 ( 8,208円 ) | 8日目 |
詳細情報
基本情報
使い易さの徹底追求で、さらにパワーアップした空圧用電磁弁。
【特長】
・シリンダ径40～80mmまでに対応、バルブ幅15mm、低消費電力化を実現
・シングルダブル共用、違径継手などバリエーション豊富で電磁弁の新しいカタチを提供
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - バルブ単体でご使用の際はオプション「バルブ形態記号」をご選択ください。
オプションの詳細はカタログご確認ください。
