制御機器スタンダード電磁弁600シリーズ
- 通常単価(税別)
- 18,463円～45,115円
- 税込単価
- 20,309円～49,627円
有効断面積60mm2の大流量バルブをシリーズ化した空圧用電磁弁。【特長】・Φ100～180（直径100...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
外観A
外観B
外観C

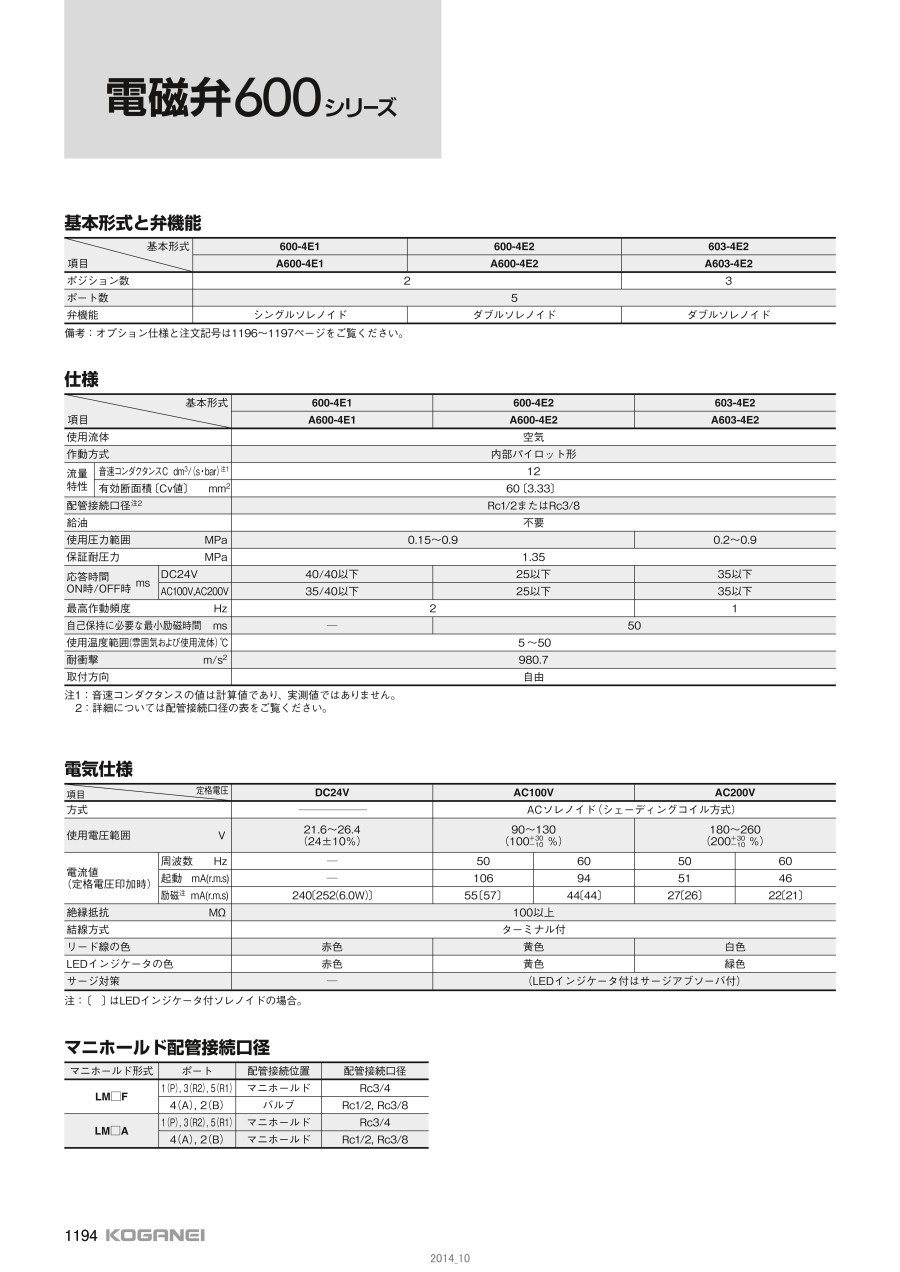

基本形式と弁機能
