制御機器スタンダード電磁弁240シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 9,815円～19,719円特別価格
- 税込単価
- 10,797円～21,691円特別価格
現場サイドでのアプリケーションを追求した空圧用電磁弁。【特長】・シリンダ径63...
詳細情報を確認する未確定：候補が307型番あります。

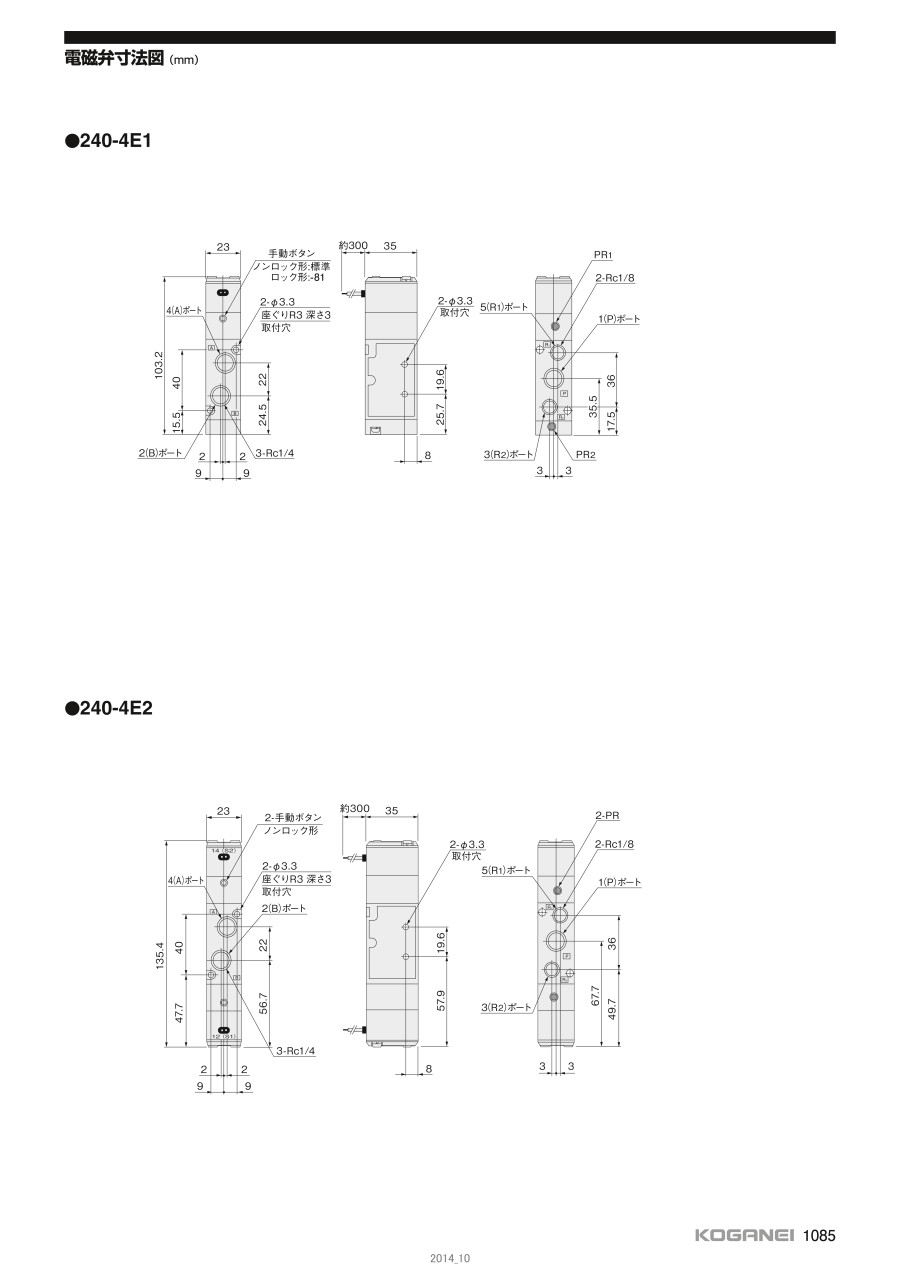

商品情報
製品仕様
表示記号（シングルソレノイド）
表示記号（2ポジションダブルソレノイド）
表示記号（3ポジションダブルソレノイド、クローズドセンタ）
表示記号（3ポジションダブルソレノイド、エキゾーストセンタ）
| 項目 | ||||
|---|---|---|---|---|
| ソレノイド仕様 | シングルソレノイド | ダブルソレノイド | 3ポジションダブルソレノイド | |
| 直接配管用 F形マニホールド用 | 240-4E1 | 240-4E2 | 243-4E2 | |
| スタンダードタイプサブベース用 A形、B形マニホールド用 | A240-4E1 | A240-4E2 | A243-4E2 | |
| プラグインタイプサブベース用 AW形、BW形マニホールド用 | W240-4E1 | W240-4E2 | W243-4E2 | |
| 使用流体 | 空気 | |||
| 作動方式 | 内部パイロット形 | |||
| ポジション数・ポート数 | 2ポジション・5ポート | 3ポジション・5ポート | ||
| 弁機能 | - | クローズドセンタ（標準）およびエキゾーストセンタ（オプション） | ||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注1 | 3.2（2.26）注2 | 3.0（2.2）注2 | |
| 有効断面積〔Cv値〕 mm2 | 16〔0.88〕（11.3〔0.62〕）注2 | 15〔0.83〕（11〔0.61〕）注2 | ||
| 配管接続口径 | P、A、B：Rc1/4 R：Rc1/8 （P、A、B、R：Rc1/4 PR：Rc1/8）注3 | |||
| 給油 | 不要 | |||
| 使用圧力範囲 MPa | 0.17～0.7 | |||
| 保証耐圧力 MPa | 1.05 | |||
| 応答時間 ON時／OFF時 ms | DC24V | 25／35 | 20／20 | 25／55 |
| AC100V、AC200V | 25／25 | 20／20 | 25／45 | |
| 使用温度範囲（雰囲気および使用流体） ℃ | +5～+50 | |||
| 耐衝撃 m/s2 | 横方向 | 1,373.0 | ||
| 軸方向 | 451.1 | 264.8 | 588.4 | |
| 取付方向 | 自由 | |||
| 最高作動頻度 Hz | 5 | |||
| 動作に必要な最小励磁時間 ms | - | 50 | - | |
| 質量 g | 160（350注4、400注5） | 230（420注4、470注5） | 260（450注4、500注5） | |
注1：音速コンダクタンスの値は計算値であり実測値ではない。
注2：A240-4E□W240-4E□の場合。
注3：サブスペースの配管接続口径。
注4：A240-4E□にサブスペース付の質量。
注5：W240-4E□にサブスペース付の質量。
電気仕様
| 項目 | 定格電圧 | ||||||
|---|---|---|---|---|---|---|---|
| AC100V | AC200V | DC24V | |||||
| 方式 | シェーディング方式 | サージ対策用 フライホイルダイオード内蔵 | |||||
| 使用電圧範囲 V | 90～132 ［100（-10～+32）%］ | 180～264 ［200（-10～+32）%］ | 21.6～26.4 （24±10%） | ||||
| 電流値 （定格電圧印加時） | 周波数 Hz | 50 | 60 | 50 | 60 | - | |
| 起動 mA（r.m.s.） | 34 | 32 | 17 | 16 | - | ||
| 励磁 mA（r.m.s.） | 22 | 20 | 11 | 10 | 65（1.6W） 〔LEDインジケータ付は75（1.8W）〕 | ||
| 許容回路漏れ電流値 mA | 4 | 2 | 4 | ||||
| 絶縁抵抗 MΩ | 100以上 | ||||||
| 結線方式 | スタンダードタイプ | 標準 | グロメット式：300mm | ||||
| オプション | プラグコネクタ式 ストレートコネクタ -PS：300mm※ -PSN：リード線なし （コネクタ、コンタクト付） エルコネクタ -PL：300mm※ -PLN：リード線なし （コネクタ、コンタクト付） ※オプションで1,000、3,000mmも可能です。 -1L：1000、-3L：3000で注文時別途指示してください。 | ||||||
| プラグインタイプ | ターミナル式 （サブベースにはコンジットカバー、マニホールドにはターミナルカバー付） | ||||||
| リード線の色 | 黄色 | 白色 | 赤色（+）、黒色（-） | ||||
| LEDインジケータ（オプション）の色 | 黄色 | 緑色 | 赤色 | ||||
| サージ対策 | バリスタ内蔵オプション | フライホイルダイオード （標準装備） | |||||
マニホールド仕様と配管接続口径
| マニホールド形式 | 仕様 | 配管接続口径 | 適応バルブ形式 | 備考 | ||
|---|---|---|---|---|---|---|
| 240M□F | 1（P）・3（R2）、5（R1）マニホールド配管 4（A）、2（B）バルブ配管 | 1（P） | Rc1/4 | 240-4E1 240-4E2 243-4E2 | PRは配管できません。 | |
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
| 240M□A | オールポート マニホールド配管 | 1（P） | Rc1/4 | A240-4E1 A240-4E2 A243-4E2 | ||
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
| PR | Rc1/8 | |||||
| 240M□AW | オールポート マニホールド配管 プラグインタイプ | 1（P） | Rc1/4 | W240-4E1 W240-4E2 W243-4E2 | ||
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
| PR | Rc1/8 | |||||
| 240M□B | オールポート マニホールド配管 底面ポート付 | エンドプレート及び側面ポート | 1（P） | Rc1/4 | A240-4E1 A240-4E2 A243-4E2 | 1（P）、4（A）、2（B）、3（R2）、5（R1）ポートはスプリット併用でエンドプレート、側面、底面の選択が可能です。（PRはエンドプレートのみ） |
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
| PR | Rc1/8 | |||||
| 底面ポート | 1（P） | Rc1/8 | ||||
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
| 240M□BW | オールポート マニホールド配管 底面ポート付 プラグインタイプ | エンドプレート及び側面ポート | 1（P） | Rc1/4 | W240-4E1 W240-4E2 W243-4E2 | 1（P）、4（A）、2（B）、3（R2）、5（R1）ポートはスプリット併用でエンドプレート、側面、底面の選択が可能です。（PRはエンドプレートのみ） |
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
| PR | Rc1/8 | |||||
| 底面ポート | 1（P） | Rc1/8 | ||||
| 4（A）、2（B） | ||||||
| 3（R2）、5（R1） | ||||||
マニホールド質量
| マニホールド形式 | 連数毎の質量計算式 （n＝連数） | 取付バルブ | ブロックプレート | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 240-4E1 | 240-4E2 | 243-4E2 | A240-4E1 | A240-4E2 | A243-4E2 | W240-4E1 | W240-4E2 | W243-4E2 | |||
| 240M□F | （69×n）+69 | 160 | 230 | 260 | - | - | - | - | - | - | 30 |
| 240M□A | （167×n）+217 | - | - | - | 160 | 230 | 260 | - | - | - | |
| 240M□AW | （199×n）+270 | - | - | - | 160 | 230 | 260 | ||||
| 240M□B | （167×n）+217 | 160 | 230 | 260 | - | - | - | ||||
| 240M□BW | （199×n）+270 | - | - | - | 160 | 230 | 260 | ||||
商品特長詳細
- 中型サイズのシリンダ（φ63～100：直径63～100mm）駆動に適した240シリーズは、機能性をあらゆる面から追及。
- 5ポート・2ポジションタイプにくわえて、クローズドセンタ、エキゾーストセンタの3ポジションタイプもシリーズ化された。
- 電磁弁とサブベース、電磁弁とマニホールドベースの間にプラグイン方式の電気配線接続を設けた。
- このため、電磁弁の取り外しは電気配線部分に触れることなく行える。
- マニホールドベースが電磁弁ごとに独立している構造のため、自由に連数の増減ができる。
- マニホールドベースを1連ずつ在庫できるので、コスト削減が可能。
- 配管の引き出しを電磁弁裏面（マニホールドの底面）より行うことができる。
- スプリット（ステーション分離プラグ）を使うことにより、一つのマニホールドで複数の圧力を供給することが出来る。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,258円 ( 13,484円 ) | 19日目 |
11,334円 ( 12,467円 ) | 19日目 |
11,333円 ( 12,466円 ) | 19日目 |
11,675円 ( 12,843円 ) | 19日目 |
11,103円 ( 12,213円 ) | 19日目 |
11,103円 ( 12,213円 ) | 19日目 |
11,444円 ( 12,588円 ) | 19日目 |
11,566円 ( 12,723円 ) | 10日目 |
11,333円 ( 12,466円 ) | 19日目 |
10,398円 ( 11,438円 ) | 19日目 |
10,398円 ( 11,438円 ) | 19日目 |
10,735円 ( 11,809円 ) | 19日目 |
10,167円 ( 11,184円 ) | 19日目 |
10,167円 ( 11,184円 ) | 10日目 |
10,975円 ( 12,073円 ) | 19日目 |
11,922円 ( 13,114円 ) | 19日目 |
10,982円 ( 12,080円 ) | 19日目 |
11,878円 ( 13,066円 ) | 19日目 |
11,334円 ( 12,467円 ) | 19日目 |
11,503円 ( 12,653円 ) | 19日目 |
10,750円 ( 11,825円 ) | 19日目 |
11,103円 ( 12,213円 ) | 19日目 |
11,566円 ( 12,723円 ) | 19日目 |
10,047円 ( 11,052円 ) | 19日目 |
10,047円 ( 11,052円 ) | 19日目 |
10,398円 ( 11,438円 ) | 19日目 |
11,301円 ( 12,431円 ) | 在庫品1日目当日出荷可能 |
10,623円 ( 11,685円 ) | 在庫品1日目当日出荷可能 |
10,302円 ( 11,332円 ) | 3日目 |
12,688円 ( 13,957円 ) | 3日目 |
14,924円 ( 16,416円 ) | 19日目 |
14,923円 ( 16,415円 ) | 19日目 |
15,623円 ( 17,185円 ) | 19日目 |
14,234円 ( 15,657円 ) | 19日目 |
14,632円 ( 16,095円 ) | 在庫品1日目当日出荷可能 |
14,726円 ( 16,199円 ) | 19日目 |
17,468円 ( 19,215円 ) | 8日目 |
17,468円 ( 19,215円 ) | 8日目 |
18,168円 ( 19,985円 ) | 8日目 |
18,167円 ( 19,984円 ) | 8日目 |
18,167円 ( 19,984円 ) | 8日目 |
16,999円 ( 18,699円 ) | 8日目 |
17,299円 ( 19,029円 ) | 8日目 |
17,699円 ( 19,469円 ) | 8日目 |
17,699円 ( 19,469円 ) | 8日目 |
17,699円 ( 19,469円 ) | 8日目 |
14,652円 ( 16,117円 ) | 8日目 |
15,607円 ( 17,168円 ) | 8日目 |
16,307円 ( 17,938円 ) | 8日目 |
18,645円17,153円 ( 18,868円 ) | 8日目 |
17,247円 ( 18,972円 ) | 8日目 |
17,247円 ( 18,972円 ) | 8日目 |
18,263円16,801円 ( 18,481円 ) | 8日目 |
17,015円 ( 18,717円 ) | 8日目 |
17,015円 ( 18,717円 ) | 8日目 |
17,714円 ( 19,485円 ) | 8日目 |
17,247円 ( 18,972円 ) | 8日目 |
17,247円 ( 18,972円 ) | 8日目 |
17,946円 ( 19,741円 ) | 8日目 |
17,015円 ( 18,717円 ) | 8日目 |
詳細情報
基本情報
現場サイドでのアプリケーションを追求した空圧用電磁弁。
【特長】
・シリンダ径63～100mmのシリンダなど、ミドルサイズのアクチュエータの駆動制御に最適
・リード線接続、スタッキング方式マニホールド豊富なバリエーション
・DC24V-65mA（1.6W）と低電流計ソレノイドを採用
・発熱がおさえられるなど、信頼性も向上している
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品担当おすすめ
制御機器スタンダード電磁弁240シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q接続するために電磁弁本体の他に何を用意すれば良いですか。
A
電磁弁単体ですと、継手、継手用チューブ、マフラが必要です。マニホールドですと一次側用継手も必要です。また、オプションで予め継手付をご指定されていれば追加のご用意は必要ないです。
