コガネイ

制御機器スタンダード電磁弁182シリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 8,483円～9,423円

税込単価: 9,331円～10,365円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

外部パイロット方式の採用により、2、3ポート弁の多様な機能を満載した電磁弁。【...

種類
電磁弁
ソレノイドの数
シングル
仕様
無給油
電源切時の状態
自己復帰(スプリングリターン)
配管口の種類
Rc
配管ねじの呼び
1/8
適応シリンダ径 (φ)
80
定格圧力 (MPa)
0～0.7
駆動の種類
パイロット式スプール
CV値
0.23
シールの種類
ソフトシール
パイロット給気
外部

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

外観

バルブ主要部材質

本体・主軸アルミ合金（アルマイト）
リップシール・フラッパ合成ゴム
取り付けベース軟鋼（ニッケルめっき）
プランジャ・コラム（電磁ステンレス）

項目	基本形式	正圧用	真空用
	直接配管・F、FE形マ二ホールド	182E1	V182E1
	A形マ二ホールド	A182E1	AV182E1
使用流体		空気
作動方式		外部パイロッ卜形
流量特性	音速コンダクタンスC dm³/ （s・bar）^注1	2.04
流量特性	有効断面積〔Cv値〕 mm²	10.2（0.57）
配管接続口径^注2	メイン	Rc1/8
配管接続口径^注2	パイロット	M5×0.8
給油		不要
使用圧力範囲 MPa	メイン	0～0.7	-100kPa～0.15
使用圧力範囲 MPa	パイロット	0.2～0.7
保証耐圧力 MPa		1.05
応答時間^注3 ms ON時／OFF時	DC12V、DC24V	15以下／25以下
応答時間^注3 ms ON時／OFF時	AC100V、AC200V	15以下／15以下
最高作動頻度 Hz		5
使用温度範囲（雰囲気および使用流体） ℃		+5～+50
耐衝擊 m/s²		1,373.0 （軸方向294.2）
取付方向		自由

注1 音速コンダクタンスの値は計算値であり、実測値でない。
注2 詳細についてはデジタルカタログ、マニホールド配管接続口径の表をご覧ください。。
注3 空気圧力0.5MPaの時の値。

作動原理

182E1（正圧用）

V182E1（真空用）

商品特長詳細

正圧用では、低圧から高圧まで（0～0.7MPa）安定した切り換えが可能。
配管ポート位置と流れ方向の制約が一切ないため、NC（常時閉）NO（常時開）共用の2・3ポート弁としてのほか、セレクタ弁（2圧切換弁）やデバイダ弁（分配弁）としても使用可能。
真空用は、正圧用と同様に、配管ポート位置と流れ方向に制約を受けないNC（常時閉）NO（常時開）共用の2・3ポート弁。
正圧と併用も可能なため、真空破壊や強制離脱用バルブとしても使用可能。

選定サポート情報

型番詳細
ノン・イオン仕様は基本形式の前にNCU記載。

182シリーズマニホールド品番詳細ノン・イオン仕様は基本形式の前にNCU記載。バルブ形式はステーションごとに指定。正圧用と真空用は、マニホールド共通だが混合取り付けは不可。

マニホールド型番詳細
ノン・イオン仕様は基本形式の前にNCU記載。
バルブ形式はステーションごとに指定。正圧用と真空用は、マニホールド共通だが混合取り付けは不可。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ポート数

用途

設置方法

電圧

配管

配線のタイプ

リード線長さ

(mm)

手動ボタン仕樣

サブベース

LEDインジケータ

最小発注数量

2ポート弁	単体使用	ダイレクト	DC24V	ダイレクト配管	DIN式コネクタ付ソレノイド	-	ノンロック形	なし	なし	1個
3ポート弁	単体使用	ダイレクト	DC24V	ダイレクト配管	なし	-	ノンロック形	なし	なし	1個
3ポート弁	単体使用	ダイレクト	AC100V	ダイレクト配管	エルコネクタ	300	ノンロック形	なし	あり	1個
2ポート弁	マニホールド搭載用単体	マ二ホールドベース	DC24V	サブベース配管	ストレートコネクタ（プラスコモン端子結線）	なし	ノンロック形	なし	あり	1個
3ポート弁	マニホールド搭載用単体	マ二ホールドベース	DC24V	サブベース配管	ストレートコネクタ（プラスコモン端子結線）	なし	ノンロック形	なし	あり	1個

通常単価(税別) (税込単価)	通常出荷日

9,423円 ( 10,365円 )	3日目
8,483円 ( 9,331円 )	3日目
8,824円 ( 9,706円 )	15日目
8,910円 ( 9,801円 )	3日目
8,910円 ( 9,801円 )	3日目

詳細情報

基本情報

基本情報

外部パイロット方式の採用により、2、3ポート弁の多様な機能を満載した電磁弁。
【特長】
・コンパクトなボディながらたくみな多芸多彩ぶりを発揮
・低圧から高圧までの安定した切り替えが可能
・2・3ポート弁、セレクタ弁、デバイダ弁としても真価を発揮する正圧用
・正圧との併用でも信頼に応え、真空破壊や強制離脱用バルブとしても威力を誇る真空用
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

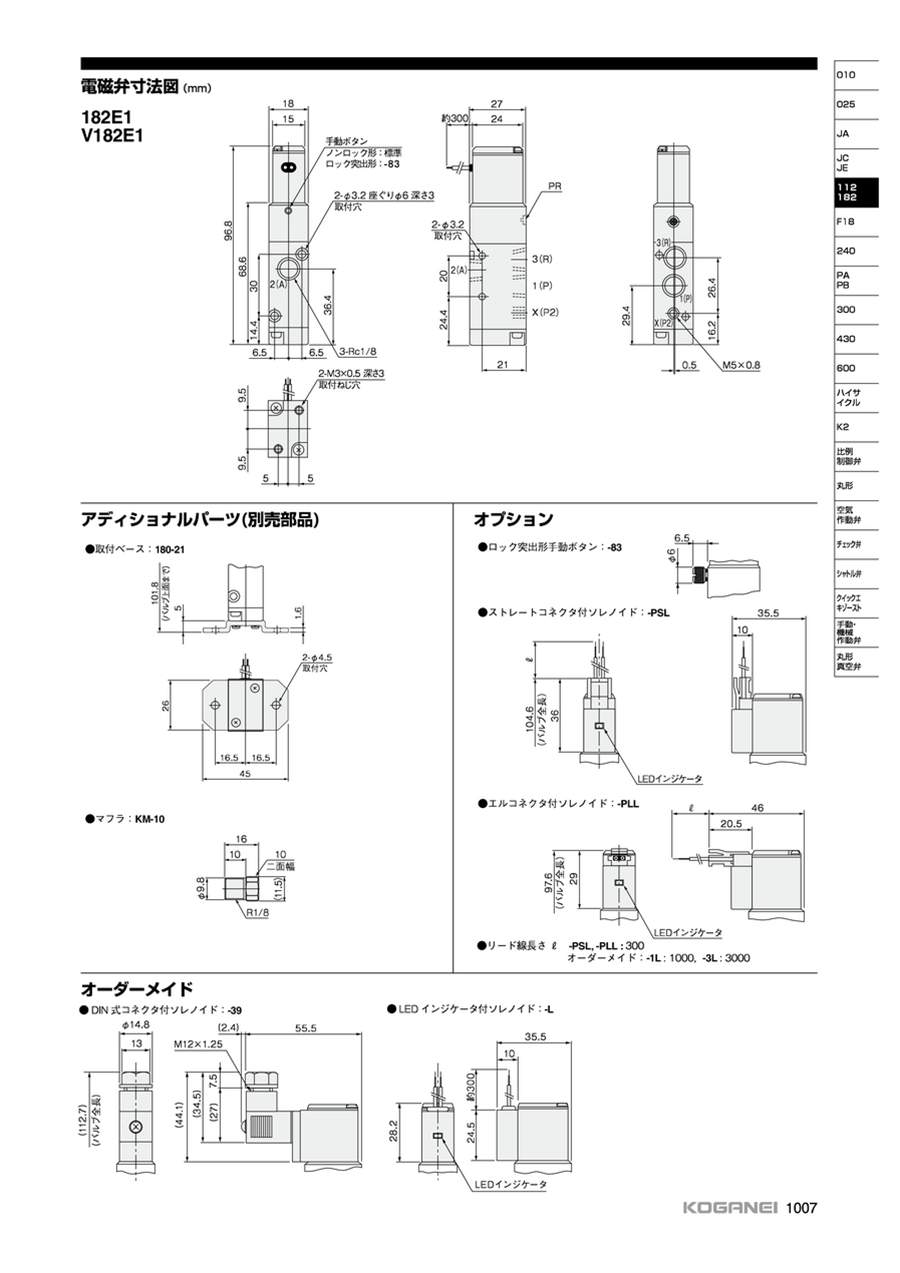

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
電磁弁に装着するクイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
マフラ樹脂製 KMシリーズ
電磁弁に装着するマフラ樹脂製です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

制御機器スタンダード電磁弁182シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q接続するために電磁弁本体の他に何を用意すれば良いですか。

電磁弁単体ですと、継手、継手用チューブ、マフラが必要です。マニホールドですと一次側用継手も必要です。また、オプションで予め継手付をご指定されていれば追加のご用意は必要ないです。
