ポケット取っ手 P1
- 通常単価(税別)
- 1,802円～1,882円
- 税込単価
- 1,982円～2,070円
プラスティック製ポケット取っ手です。【特長】・埋め込みタイプの取っ手です。・持...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
形状図
製品仕様
外観
材質・仕上げ
| - | P1 |
|---|---|
| 本体 | ABS |
| タッピンねじ | スティール 三価クロメート処理 |
| 使用可能温度 | -50℃～+60℃ |
| UL規格 | UL94-HB |
取りつけ穴寸法
寸法図
強度
| 荷重の向き | 許容最大荷重（N） |
|---|---|
| 持ち上げ／引っぱりの場合 | 1,300 |
| 押し／スライドの場合 | 450 |
規格表
| 型番 | t max. | t min. | 質量（g） |
|---|---|---|---|
| P1-30-101-11 | 1.8 | 1 | 60 |
| P1-30-103-11 | 3.3 | 1.8 | 60 |
| P1-30-105-11 | 4.8 | 3.3 | 60 |
| P1-30-107-11 | 6.3 | 4.8 | 60 |
使用例
取りつけ方法
（1）取っ手の溝をパネルにはめ込んでください。
（2）タッピンねじを締めつけてください。
タッピンねじ（締めつけトルク：0.5N・m）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,802円 ( 1,982円 ) | 4日目 |
1,882円 ( 2,070円 ) | 在庫品1日目当日出荷可能 |
1,802円 ( 1,982円 ) | 4日目 |
1,802円 ( 1,982円 ) | 4日目 |
詳細情報
基本情報
プラスティック製ポケット取っ手です。
【特長】
・埋め込みタイプの取っ手です。
・持ち上げ、引っぱりのいずれでも使用できます。
・全商品に取りつけ用のタッピンねじが付属しています。
【用途】
・装置全般。

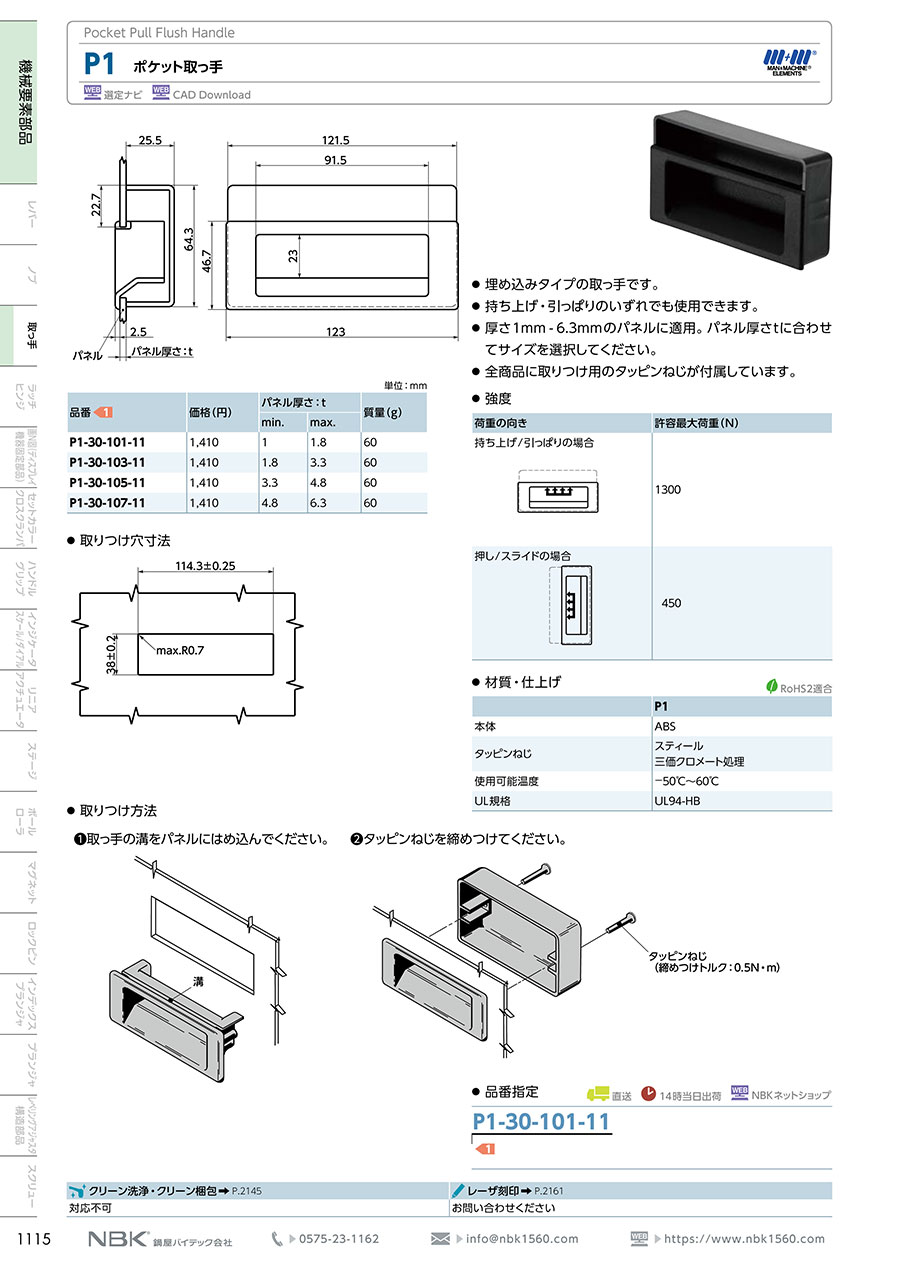

カタログ
