チューブラアーチ取手 URF
- 通常単価(税別)
- 19,793円～23,107円
- 税込単価
- 21,772円～25,418円
チューブラアーチ取っ手。【特長】・握りやすく、高級感のあるアーチ型の取っ手。・...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報
チューブラアーチ取っ手 URFの仕様について
URFの外観（URFS／URF-AL）
URFの形状図
URFSの形状図
| 末尾記号 | パイプ | ブラケット・カバーキャップ |
|---|---|---|
| AL | アルマイト処理（シルバー） | つや消し黒 |
寸法（URF）
（単位：mm）
| 品番 | M | Lf | H | A | D | L3 | L1 | L2 | L | 質量 （g） | 許容荷重*1 （N） | 本体カラー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| URF-30-400-AL | M8 | 15 | 90 | 30 | 22 | 440 | 400 | 360 | 480 | 340 | 1000 | AL |
| URF-30-500-AL | M8 | 15 | 94 | 30 | 22 | 540 | 500 | 460 | 580 | 450 | 1000 | AL |
| URF-30-600-AL | M8 | 15 | 98 | 30 | 22 | 640 | 600 | 560 | 680 | 550 | 1000 | AL |
寸法（URFS）
| 品番 | M | Lf | H | A | D | L3 | L1 | L2 | L | 質量 (g) | 許容荷重＊1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| URFS-30-400 | M8 | 15 | 90 | 30 | 22 | 440 | 400 | 360 | 480 | 650 | 1000 |
| URFS-30-500 | M8 | 15 | 94 | 30 | 22 | 540 | 500 | 460 | 580 | 760 | 1000 |
| URFS-30-600 | M8 | 15 | 98 | 30 | 22 | 640 | 600 | 560 | 680 | 860 | 1000 |
材質・仕上げ
| - | URF-AL | URFS |
|---|---|---|
| パイプ | アルミニウム合金 アルマイト処理（シルバー） | SUS304 研磨 |
| カバーキャップ | ナイロン6（各色） | ナイロン6（つや消し黒） |
| ブラケット | アルミニウム合金 静電塗装（各色） | アルミニウム合金 静電塗装（つや消し黒） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,793円 ( 21,772円 ) | 16日目 |
20,278円 ( 22,306円 ) | 16日目 |
21,936円 ( 24,130円 ) | 4日目 |
21,840円 ( 24,024円 ) | 16日目 |
23,107円 ( 25,418円 ) | 4日目 |
詳細情報
基本情報
チューブラアーチ取っ手。
【特長】
・握りやすく、高級感のあるアーチ型の取っ手。
・パイプ材質は2種類。URF-アルミニウム製、URFS-ステンレス製。
・中空パイプを使用。軽量。
・パイプ：アルミニウム合金、アルマイト処理（シルバー）URF-AL。SUS304研磨仕上げURFS。
・カバーキャップ：ポリアセタール（つや消し黒）。
・ブラケット：アルミニウム合金、静電塗装（つや消し黒）。
【用途】
・工作機械装置全般。

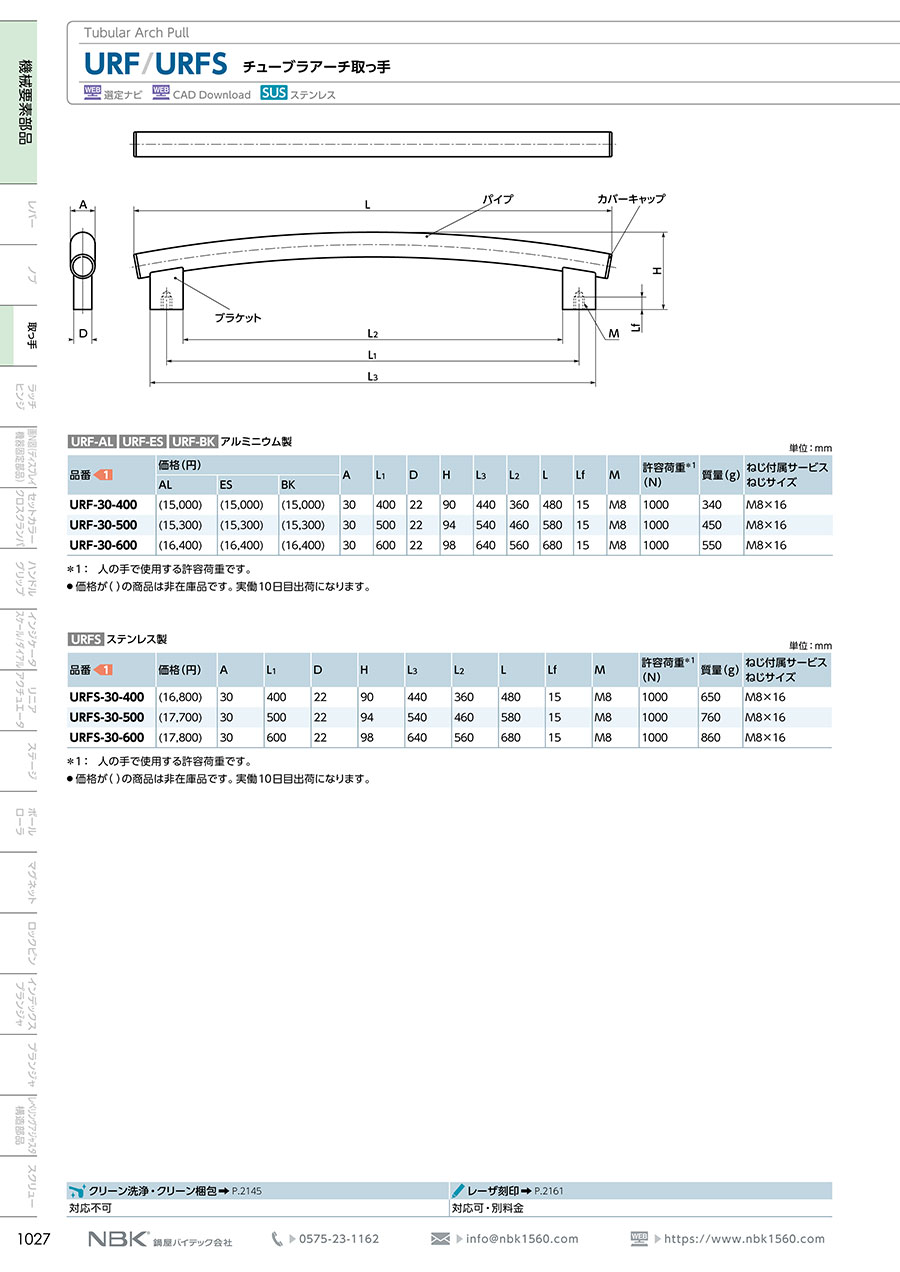

カタログ
