鍋屋バイテック

ステンレスキャビネット取っ手 UTFS／UTMS

カタログ |

通常単価(税別): 15,990円～24,179円

税込単価: 17,589円～26,597円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

ステンレス製キャビネット取っ手です。【特長】・ショットブラストの美しい仕上げで...

本体種類
標準形
面付形種類
U字形
形状
ストレート
本体材質
ステンレス
取付高さ【範囲選択】 (mm)
70.1～
高さ (mm)
90
グリップ断面形状
丸形
グリップ太さ【範囲選択】 (mm)
25.1～30
グリップ太さ (mm)
28
本体表面処理
ショットブラスト
使用荷重 (N)
1000

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

UTFS／UTMSの外観

UTFSの形状図

UTMSの形状図

UTFSの寸法

（単位：mm）

品番	M	Lf	H	h	A	D	L	L₁	質量（g）	許容荷重^*1 （N）
品番	M	Lf	H	h	A	D	L	L₁	質量（g）	許容荷重^*1 （N）	UTFS-28-250	M10	17	90	62	28	32	282	250	548	1000
UTFS-28-300	M10	17	90	62	28	32	332	300	614	1000
UTFS-28-400	M10	17	90	62	28	32	432	400	748	1000

*1人の手で使用する許容荷重です。

UTMSの寸法

（単位：mm）

品番	M	Lm	H	h	A	D	L	L₁	質量（g）	許容荷重^*1 （N）
品番	M	Lm	H	h	A	D	L	L₁	質量（g）	許容荷重^*1 （N）	UTMS-28-250	M10	20	90	62	28	32	282	250	548	1000
UTMS-28-300	M10	20	90	62	28	32	332	300	614	1000
UTMS-28-400	M10	20	90	62	28	32	432	400	748	1000

*1人の手で使用する許容荷重です。

材質・仕上げ

-	UTFS	UTMS
本体	SUS304 ショットブラスト	SUS304 ショットブラスト
マウンティングスタッド	-	SUS303
グラブスクリュー	-	SUS304

おねじタイプUTMSの取りつけ方法

（1）機械・装置にマウンティングスタッドを取りつけてください。
（2）マウンティングスタッドに取っ手本体を取りつけ、グラブスクリューで固定してください。

おねじ（UTMS）とめねじ（UTFS）を組み合わせて扉の両面に取っ手を取りつけることが可能

扉の厚さは3～10mmの範囲

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

RoHS?

最小発注数量

めねじ	201～300	250	10	1個
めねじ	201～300	300	10	1個
めねじ	301～	400	10	1個
おねじ	201～300	250	10	1個
おねじ	201～300	300	10	1個
おねじ	301～	400	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,990円 ( 17,589円 )	4日目
16,673円 ( 18,340円 )	16日目
17,841円 ( 19,625円 )	16日目
22,326円 ( 24,559円 )	4日目
23,056円 ( 25,362円 )	16日目
24,179円 ( 26,597円 )	16日目

詳細情報

基本情報

基本情報

ステンレス製キャビネット取っ手です。
【特長】
・ショットブラストの美しい仕上げです。
・ステンレス製の中空取っ手。耐蝕性にすぐれています。
・中空パイプを使用。軽量です。
・商品記号により、おねじ、めねじが選択できます。UTMS-おねじ、UTFS-めねじ
・UTMSには全商品に取りつけ用のマウンティングスタッドとグラブスクリューが付属しています。
【用途】
・装置全般。

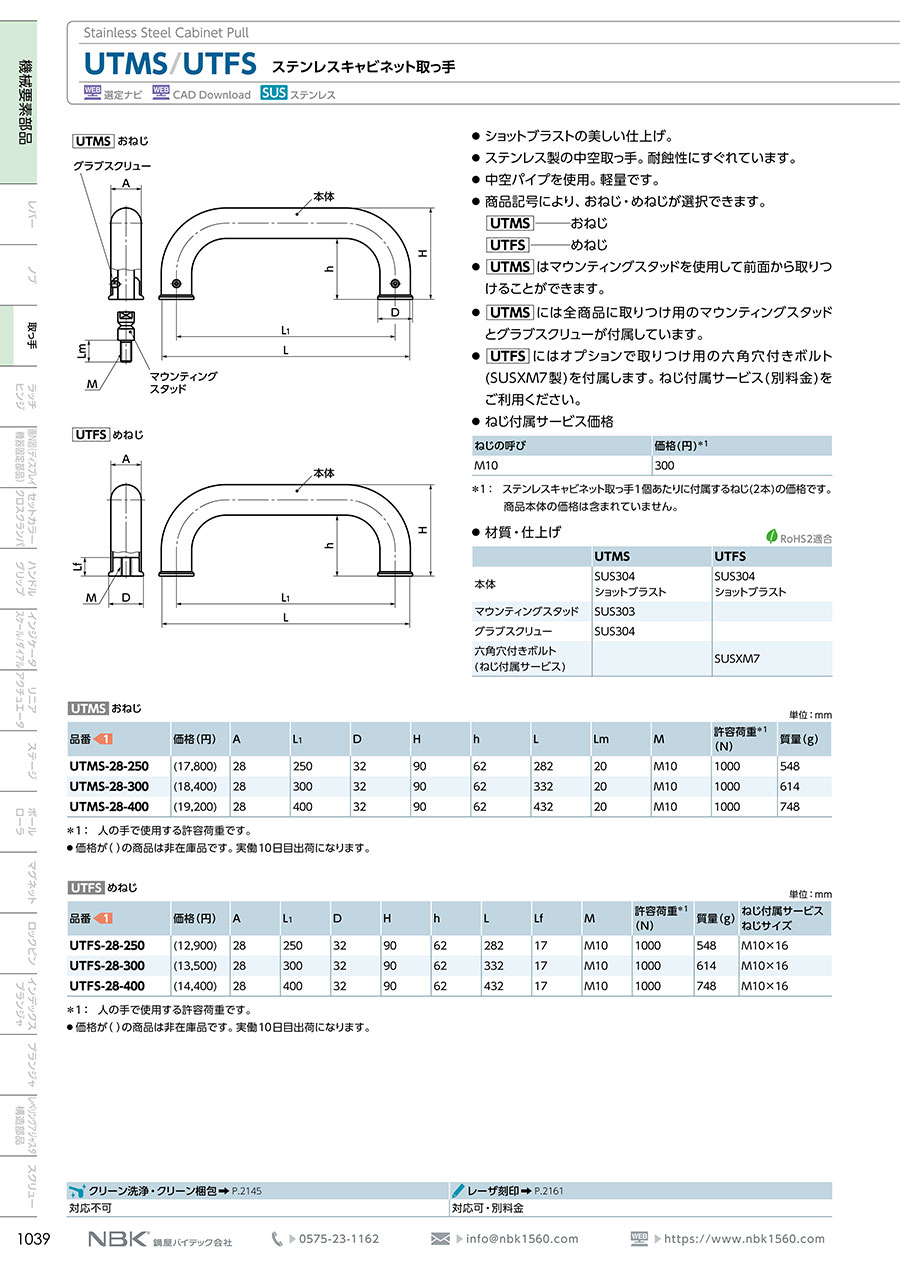

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ステンレス取っ手 TGY／TG
ステンレス製の取手。商品記号により、おねじ・めねじが選択可能です。
鍋屋バイテック
アルミキャビネット取っ手 UAC
前面から取り付けるアルミ取手。取手の太さを選択できます。
鍋屋バイテック
アルミ取っ手 UBF／UBC
握りやすい形状のアルミ取手。取付方法を選択できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
