メカニカル部品技術窓口
アルミチューブラ取っ手 UEF
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形状図
製品仕様
外観
材質・仕上げ
| - | UEF-AL |
|---|---|
| パイプ | アルミニウム合金 アルマイト処理（シルバー） |
| カバーキャップ | ナイロン6 |
| ブラケット | ガラス繊維強化ナイロン6 |
| ねじ部 | SUM22L 三価クロメート処理 |
規格表
| 型番 | M | Lf | H | h | A | D | L | L1 | L3 | L2 | 質量 （g） | 許容荷重*1 （N） | 本体カラー |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEF-30×300-AL | M8 | 15 | 75 | 45 | 30 | 18 | 365 | 300 | 330 | 270 | 240 | 500 | AL |
| UEF-30×400-AL | M8 | 15 | 75 | 45 | 30 | 18 | 465 | 400 | 430 | 370 | 280 | 500 | AL |
| UEF-30×500-AL | M8 | 15 | 75 | 45 | 30 | 18 | 565 | 500 | 530 | 470 | 320 | 500 | AL |
- *1人の手で使用する許容荷重です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,185円 ( 5,704円 ) | 4日目 |
5,519円 ( 6,071円 ) | 4日目 |
5,878円 ( 6,466円 ) | 4日目 |

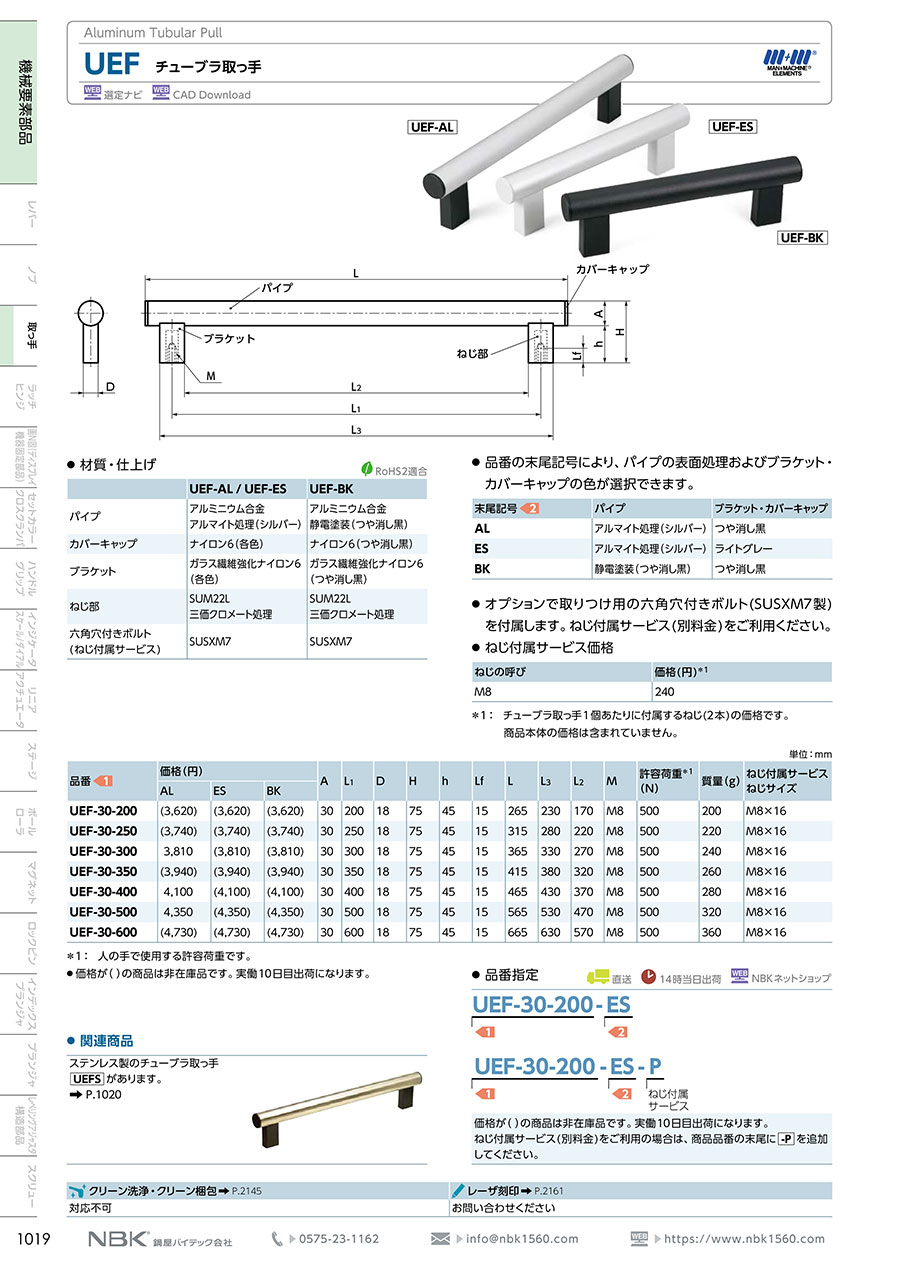

カタログ
