アルミU取っ手 UNFA
未確定：候補が8型番あります。
商品情報
外形図
寸法図
製品仕様
材質・仕上げ
| UNFA-BF | UNFA-BK | |
|---|---|---|
| 本体 | アルミニウム合金 バフ研磨 | アルミニウム合金 静電塗装（つや消し黒） |
| 商品記号 | 表面処理 |
|---|---|
| UNFA-BF | バフ研磨 |
| UNFA-BK | 静電塗装 |
規格表
| 型番 | M | Lf | H | h | A | L | L1 | 質量（g） | 許容荷重*1 （N） | 本体カラー |
|---|---|---|---|---|---|---|---|---|---|---|
| UNFA-80-BF | M5 | 10 | 37 | 27 | 10 | 90 | 80 | 27 | 1,000 | BF |
| UNFA-80-BK | M5 | 10 | 37 | 27 | 10 | 90 | 80 | 27 | 1,000 | BK |
| UNFA-100-BF | M5 | 10 | 37 | 27 | 10 | 110 | 100 | 31 | 1,000 | BF |
| UNFA-100-BK | M5 | 10 | 37 | 27 | 10 | 110 | 100 | 31 | 1,000 | BK |
| UNFA-125-BF | M5 | 10 | 37 | 27 | 10 | 135 | 125 | 36 | 1,000 | BF |
| UNFA-125-BK | M5 | 10 | 37 | 27 | 10 | 135 | 125 | 36 | 1,000 | BK |
| UNFA-160-BF | M5 | 10 | 37 | 27 | 10 | 170 | 160 | 44 | 1,000 | BF |
| UNFA-160-BK | M5 | 10 | 37 | 27 | 10 | 170 | 160 | 44 | 1,000 | BK |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 在庫品1日目当日出荷可能 |
608円 ( 669円 ) | 在庫品1日目当日出荷可能 |
438円 ( 482円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 4日目 |
465円 ( 512円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 4日目 |
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |

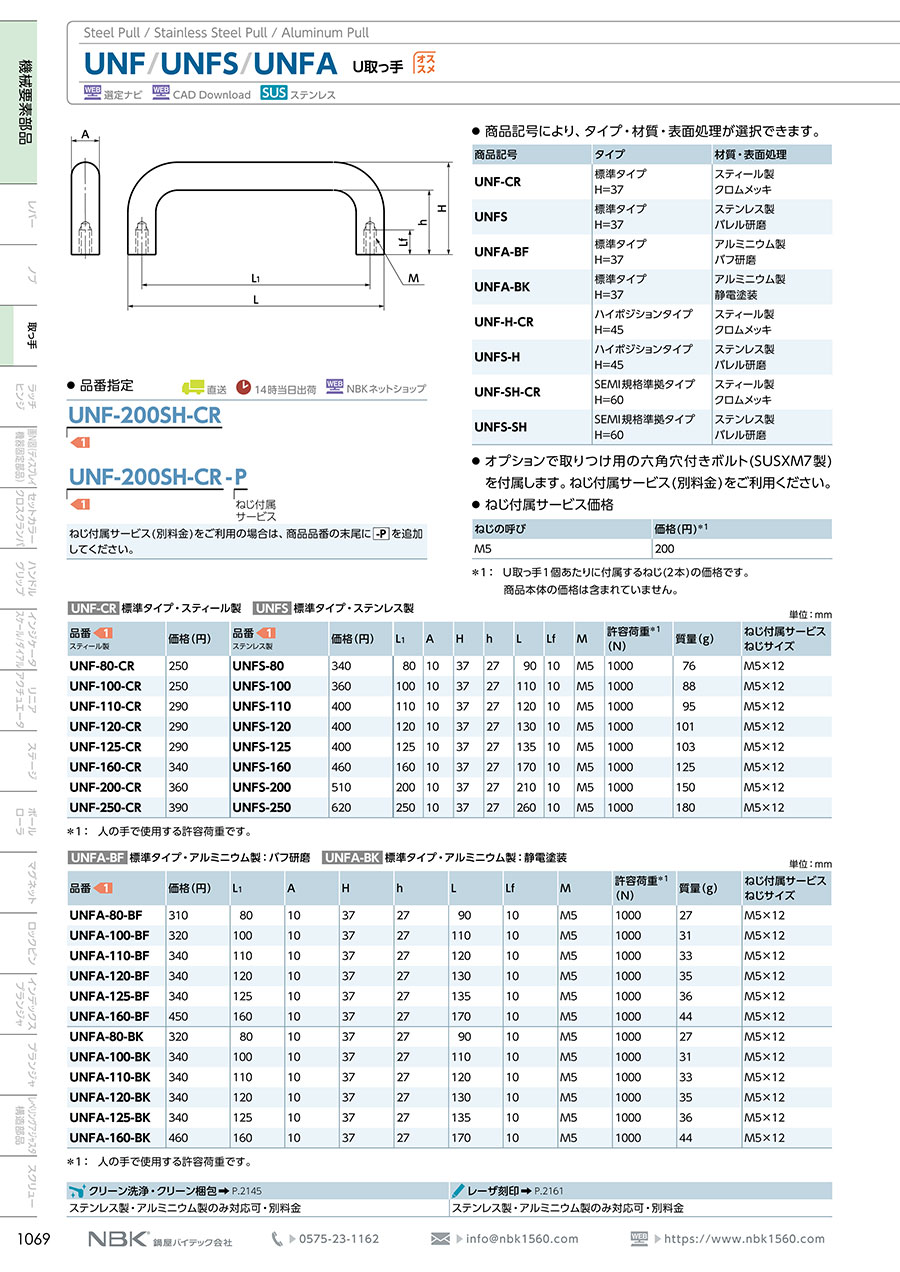

カタログ
商品担当おすすめ
アルミU取っ手 UNFAのレビュー
溶接治具に使用しています
5
5.02021/07/13
溶接治具の取っ手として使用しています。軽くて安価ですので、とても助かりました。
0人が参考にしています。
外販設備及び社内生産設備品に対する付帯部品として使用
5
5.02020/08/26
外販設備や社内生産設備に付帯の各種操作部位（扉や引き出し等）に対する取手として幅広く利用しています。型番：UNFA-16...もっと読む
