鍋屋バイテック

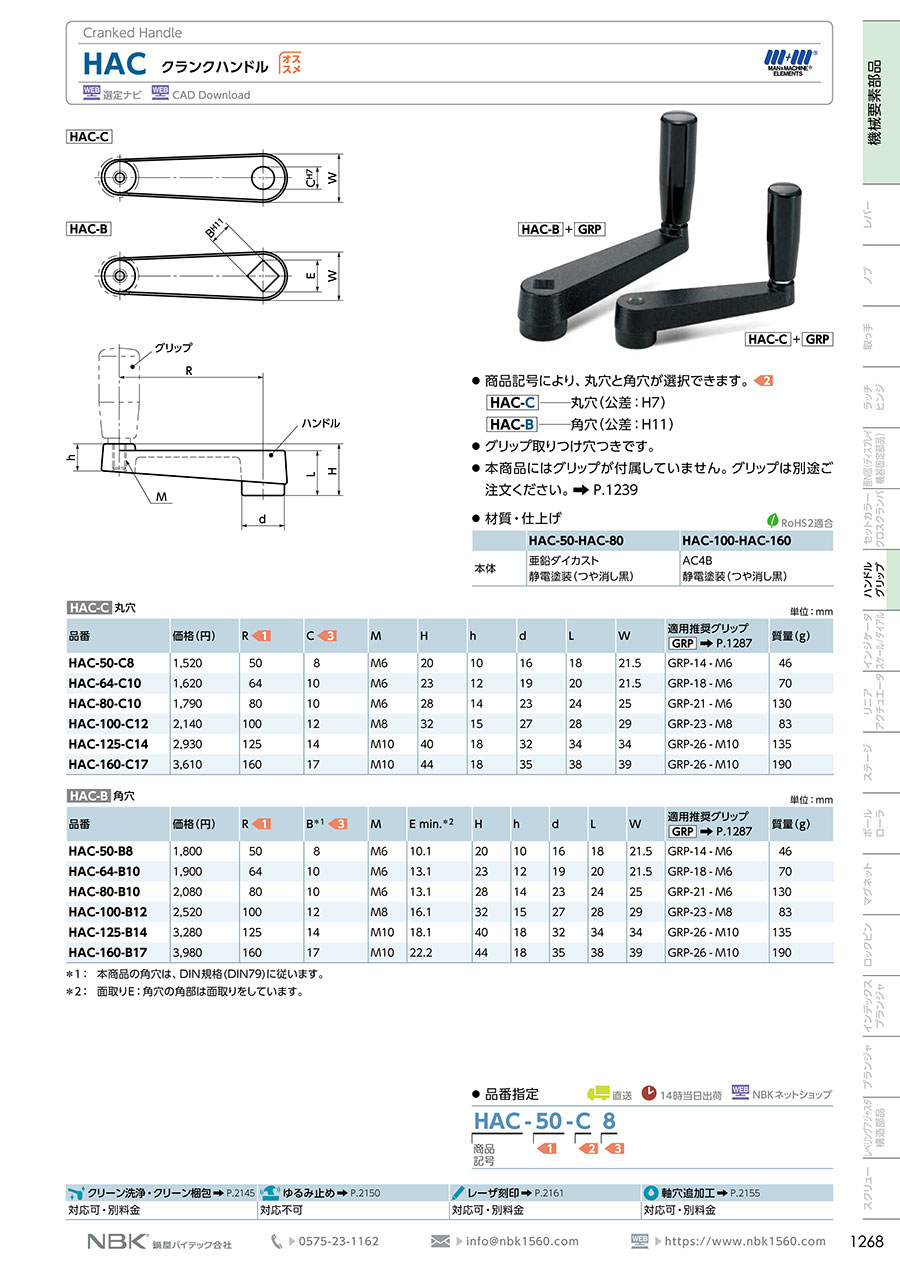

クランクハンドル_HAC

クランクハンドル_HAC

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が10型番あります。
数量：

商品情報

外形図

丸穴



角穴

型番リスト

表示件数
  • 1
    • 型番
    HAC-64XB10
    HAC-64XC10
    HAC-80XB10
    HAC-80XC10
    HAC-100XB12
    HAC-100XC12
    HAC-125XB14
    HAC-125XC14
    HAC-160XB17
    HAC-160XC17

    ハンドル 材質

    クランクハンドル 回し半径

    (mm)

    取付部 穴加工

    ハンドル 厚さ

    (mm)

    取付部 外径

    (φ)

    丸穴径

    (φ)

    角穴径

    (mm)

    		RoHS?最小発注数量
    [亜鉛合金] 亜鉛ダイカスト
    64
    角穴
    23
    19
    -
    10
    10
    1個
    [亜鉛合金] 亜鉛ダイカスト
    64
    丸穴(通し穴)
    23
    19
    10
    -
    10
    1個
    [亜鉛合金] 亜鉛ダイカスト
    80
    角穴
    28
    23
    -
    10
    10
    1個
    [亜鉛合金] 亜鉛ダイカスト
    80
    丸穴(通し穴)
    28
    23
    10
    -
    10
    1個
    [アルミニウム] AC4B
    100
    角穴
    32
    27
    -
    12
    10
    1個
    [アルミニウム] AC4B
    100
    丸穴(通し穴)
    32
    27
    12
    -
    10
    1個
    [アルミニウム] AC4B
    125
    角穴
    40
    32
    -
    14
    10
    1個
    [アルミニウム] AC4B
    125
    丸穴(通し穴)
    40
    32
    14
    -
    10
    1個
    [アルミニウム] AC4B
    160
    角穴
    44
    35
    -
    17
    10
    1個
    [アルミニウム] AC4B
    160
    丸穴(通し穴)
    44
    35
    17
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,728円
    ( 3,001円 )
    在庫品1日目当日出荷可能
    2,356円
    ( 2,592円 )
    在庫品1日目当日出荷可能
    2,783円
    ( 3,061円 )
    在庫品1日目当日出荷可能
    2,103円
    ( 2,313円 )
    在庫品1日目当日出荷可能
    3,324円
    ( 3,656円 )
    在庫品1日目当日出荷可能
    2,495円
    ( 2,745円 )
    在庫品1日目当日出荷可能
    4,339円
    ( 4,773円 )
    在庫品1日目当日出荷可能
    3,715円
    ( 4,087円 )
    在庫品1日目当日出荷可能
    4,647円
    ( 5,112円 )
    在庫品1日目当日出荷可能
    5,219円
    ( 5,741円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・HAC-C：丸穴加工済み（許容差H7）。
    ・HAC-B：角穴加工済み（許容差H11）。
    ・全製品にグリップ取りつけ穴が加工してあります。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
