メカニカル部品技術窓口
カムレバー LWBM／LWBF
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,817円～2,912円
- 税込単価
- 1,999円～3,203円
【特長】・レバーの上下動作ですばやく締めつけと解放を行います。・ナットと組み合...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

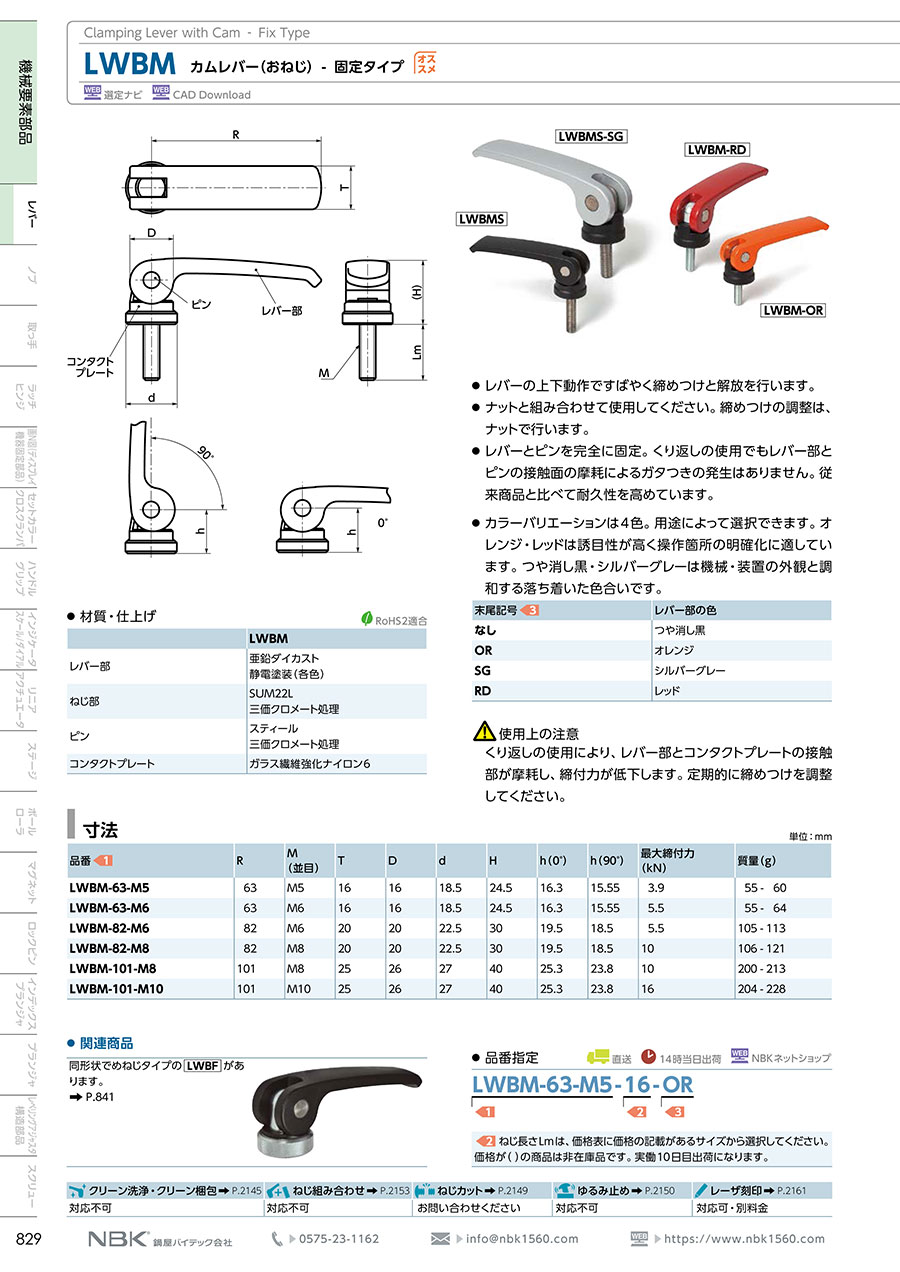

外形図
LWBM（おねじ）
LWBF（めねじ）
製品仕様
材質・仕上げ
| - | LWBM／LWBF |
|---|---|
| レパー部 | 亜鉛ダイカスト／静電塗装(各色) |
| ねじ部 | SUM22L／三価クロメート処理 |
| ビン | スティール／三価クロメート処理 |
| コンタクトプレート | ガラス繊維強化ナイロン6 |
使用例
使用方法
（1）レバーの向きを決定し、レバーを立てた状態で、コンタクトプレートと被締結部材の隙間をナットで調整する。隙間が狭いと締め付け力は大きく、広いと小さくなる。
※ナットは付属していない。
（2）レバーを倒すと、カムの力で被締結部材を締めつける。
（3）レバーを起こすと被締結部材の締めつけが開放される。
商品特長詳細
レバーを倒す力と締付力の関係
最大締め付け力はねじ径により異なる。寸法表に記載の最大締付力（kN）を超えないようにする。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,817円 ( 1,999円 ) | 在庫品1日目当日出荷可能 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
2,077円 ( 2,285円 ) | 在庫品1日目当日出荷可能 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
2,565円 ( 2,822円 ) | 在庫品1日目当日出荷可能 |
2,565円 ( 2,822円 ) | 在庫品1日目当日出荷可能 |
2,050円 ( 2,255円 ) | 4日目 |
2,213円 ( 2,434円 ) | 在庫品1日目当日出荷可能 |
2,502円 ( 2,752円 ) | 在庫品1日目当日出荷可能 |
2,622円 ( 2,884円 ) | 在庫品1日目当日出荷可能 |
2,274円 ( 2,501円 ) | 4日目 |
2,796円 ( 3,076円 ) | 4日目 |
2,796円 ( 3,076円 ) | 4日目 |
2,912円 ( 3,203円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・レバーの上下動作ですばやく締めつけと解放を行います。
・ナットと組み合わせて使用してください。締めつけの調整は、ナットで行います。
・レバーとピンを完全に固定。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。従来商品と比べて耐久性を高めています。
・カラーバリエーションは4色。用途によって選択できます。オレンジ・レッドは誘目性が高く操作箇所の明確化に適しています。
・つや消し黒・シルバーグレーは機械・装置の外観と調和する落ち着いた色合いです。
【用途】
・ワークの位置調整後の締めつけに。頻繁に開け閉めするアプリケーションに最適。
