回転グリップ GTR
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
GTRの外観
材質・仕上げ
| GTR | |
|---|---|
| グリップ部 | ナイロン6(黒) |
| ねじ部 | SS400 三価クロメート処理 |
取り付け方法
（1）皿バネ、（2）グリップ本体、（3）スペーサー、（4）ボルト、（5）キャップ
取り付け後の断面図
（1）皿バネ、（2）グリップ本体、（3）スペーサー、（4）ボルト、（5）キャップ
グリップ本体（2）にスペーサー（3）およびボルト（4）をはめ込み、皿バネ（1）を相手方に伏せた状態（取りつけ後の断面図参照）にセットし、ドライバーでボルト（4）を締めつける。
次に締めつけ具合と握り本体の回転具合を確かめた上で、キャップ（5）を握り本体にはめ込む。（キャップ（5）はきつめになっているので、叩き込む。）
規格表
単位：mm
| 型番 | D | M | Lm | d | H | 質量 （g） |
|---|---|---|---|---|---|---|
| GTR-18-M5 | 18 | M5 | 10 | 12 | 50 | 15 |
| GTR-19-M6 | 19 | M6 | 13 | 13 | 65 | 26 |
| GTR-24-M8 | 24 | M8 | 15 | 17 | 80 | 50 |
| GTR-28-M10 | 28 | M10 | 20 | 20 | 95 | 86 |

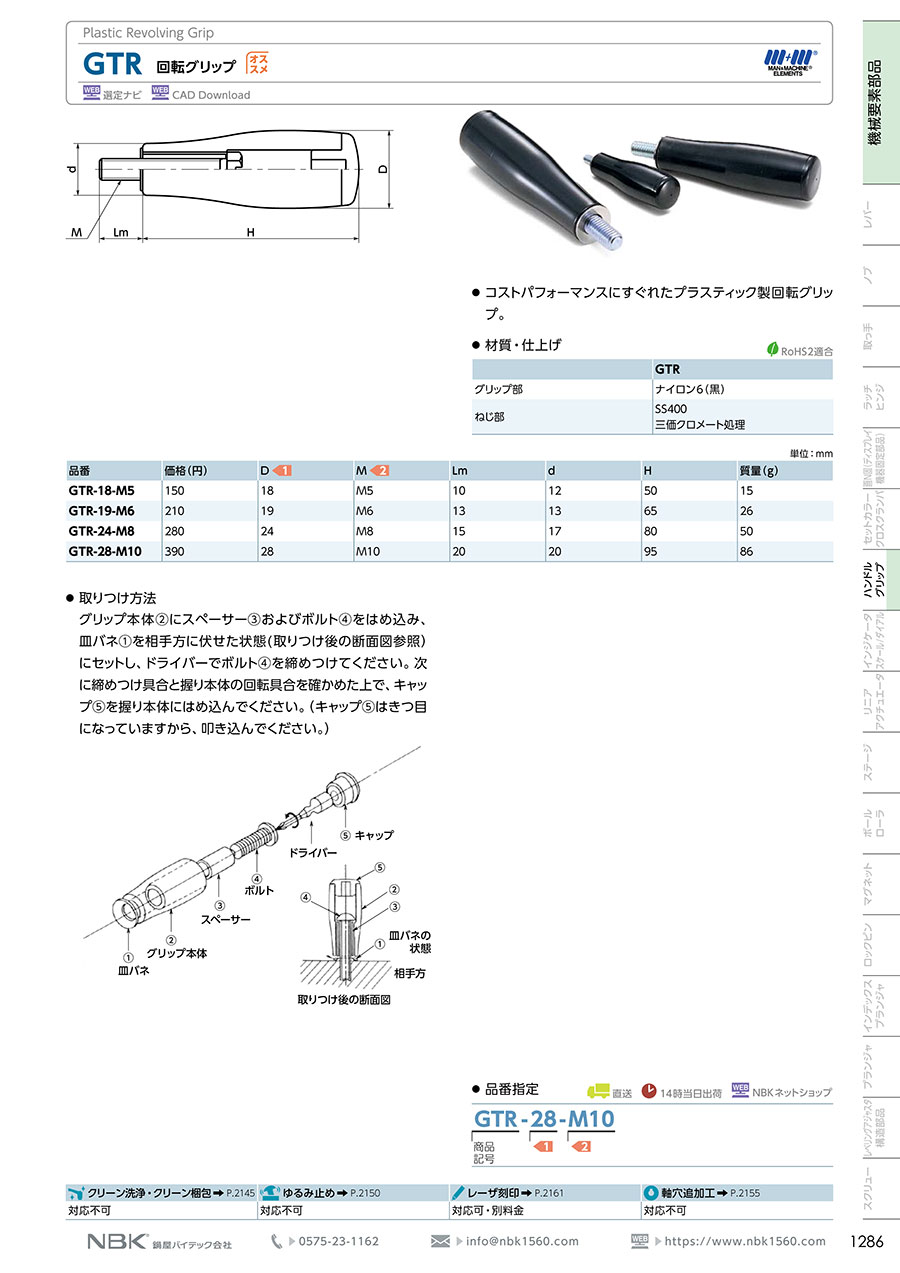

カタログ
商品担当おすすめ
回転グリップ GTRのレビュー
旋盤ハンドルとして
3
3.02018/01/16
プラ製なので気軽に使える。ハンドル部分の分解方法は押し込み式ではなくてねじ込み式の方が取り替え時に楽に作業ができる。 頭...もっと読む
1人が参考にしています。
外販設備付帯部品として使用
5
5.02020/01/29
初期設計時に種々の類似品各種を比較検討用途で試用、取捨選択し最終的に最適であった商品を自社製品に対し採用しています。性能...もっと読む
0人が参考にしています。
